Régulateur de tension automatique 10kVA

Les problèmes de qualité de tension sont souvent négligés dans les petites et moyennes usines. Les fluctuations de tension du réseau peuvent provoquer le redémarrage des contrôleurs CNC, une instabilité du couple moteur, une déviation des températures de chauffage et des entraînements à fréquence variable (VFD) qui déclenchent des arrêts d'alarme, ou même griller les modules de puissance dans les cas graves. Une seule pointe de tension peut endommager des équipements de production valant des centaines de milliers de yuans, tandis que les arrêts de toute une ligne de production causés par des chutes de tension peuvent entraîner des pertes s'élevant à des milliers de yuans par heure.

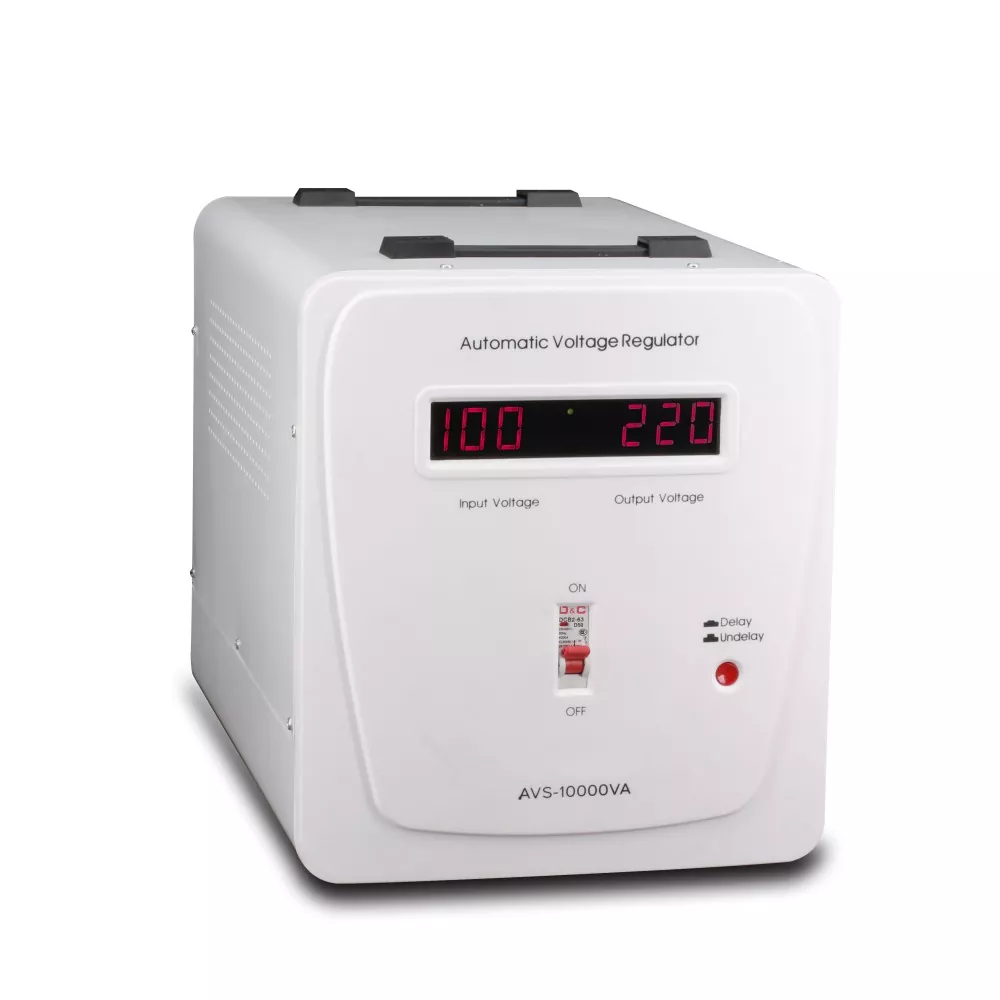

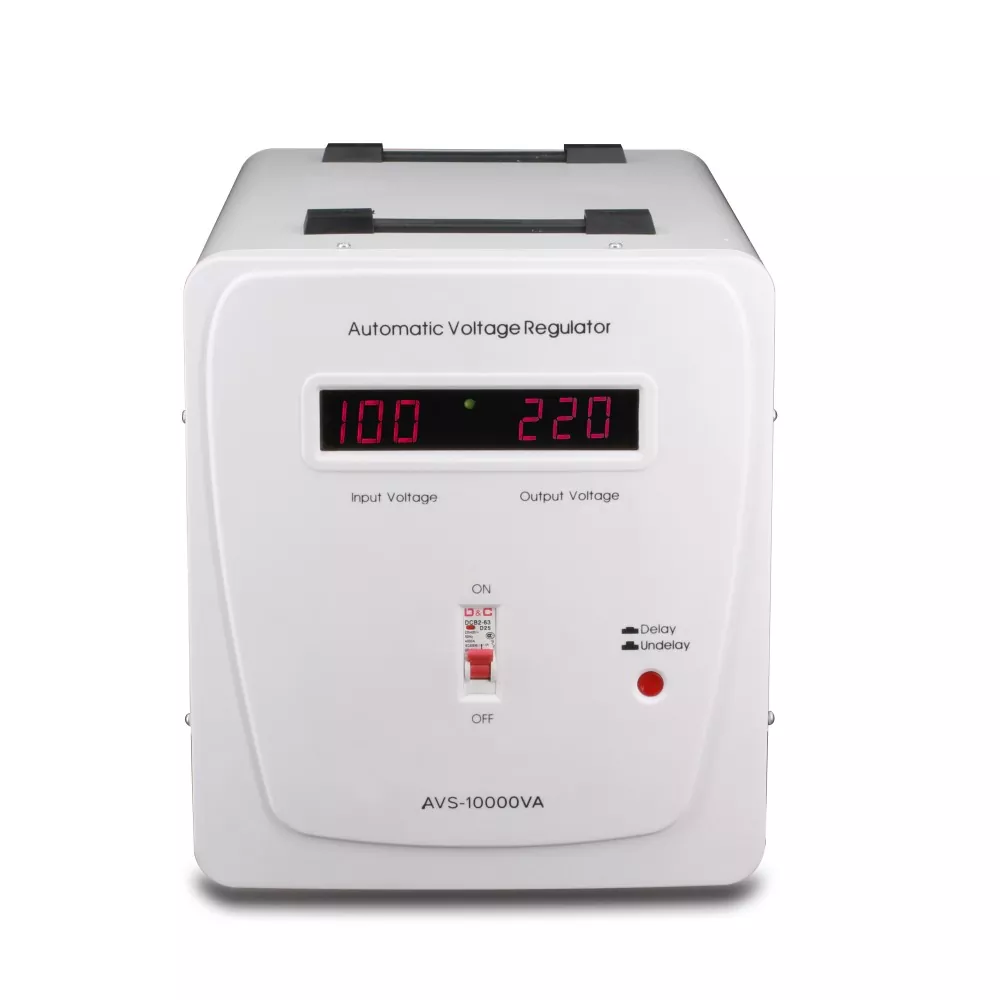

L'AVS-10000 est conçu pour être installé en aval du boîtier de distribution principal de l'usine, fournissant de l'énergie à tous les équipements à forte charge (tels que les compresseurs d'air, les machines de moulage par injection, la climatisation centrale, les séchoirs et les systèmes d'éclairage).

Lorsque la tension secteur fluctue entre 130 V et 270 V, le régulateur de tension automatique 10 KVA commute automatiquement les prises pour garantir que la tension de sortie reste stable dans la plage de sécurité de 180 à 255 V, en maintenant une précision de ± 8 %. Son transformateur toroïdal affiche un rendement supérieur à 96 %, garantissant qu'il ne surchauffe pas même lors d'un fonctionnement prolongé à pleine charge ; le disjoncteur réarmable de 50 A résiste aux courants d'appel élevés générés lors du démarrage de plusieurs moteurs, empêchant ainsi les déclenchements intempestifs.

Prenons l'exemple d'un petit atelier de moulage équipé de 20 ordinateurs, 5 machines CNC et 3 climatiseurs : après l'installation de l'AVS-10000, les pannes d'équipement causées par des irrégularités de tension sont passées de 12 incidents par an à un seul, ce qui a entraîné des économies annuelles de plus de 50 000 RMB en coûts de maintenance et des pertes dues aux arrêts de production.

Paramètre du produit

Principales fonctionnalités

1. Régulation centralisée de haute puissance

L'AVS-10000 fournit 4 800 W de puissance active continue, suffisante pour gérer la charge totale de la plupart des petites installations d'usine. Il utilise des borniers d'entrée/sortie de qualité industrielle, permettant aux utilisateurs de connecter directement des câbles de 10 mm² ou 16 mm², éliminant ainsi le besoin de prises d'adaptateur et garantissant sécurité et fiabilité.

2. Disjoncteur 50A de qualité industrielle

Contrairement aux modèles domestiques, l'AVS-10000 est équipé d'un disjoncteur magnéto-thermique de 50 A qui offre un pouvoir de coupure et une résistance aux surintensités supérieurs. Il peut résister aux courants d'appel (jusqu'à 6 à 8 fois le courant nominal pendant des durées inférieures à une seconde) associés au démarrage de moteurs triphasés, évitant ainsi les interruptions de production causées par des déclenchements fréquents. Le régulateur de tension automatique 10KVA offre également une protection précise contre les surcharges : si la charge dépasse continuellement 4 800 W, le disjoncteur se déclenche dans un délai allant de quelques secondes à des dizaines de secondes, protégeant ainsi efficacement le transformateur et le câblage électrique.

3. Transformateur toroïdal à 7 prises – Réponse rapide, faible perte

· La conception de la tension prise fournit des étapes de réglage d'environ 15 à 20 V par prise avec un temps de réponse de <40 ms.

· La structure toroïdale minimise les fuites magnétiques, évitant ainsi les interférences électromagnétiques avec les automates, capteurs et instruments à proximité.

· Le refroidissement naturel (conception sans ventilateur) élimine le risque d'arrêts pour surchauffe provoqués par une panne de ventilateur.

· Prend en charge une surcharge à court terme de 120 % (60 secondes) pour répondre aux demandes de puissance maximales pendant les processus de production.

4. Protection et surveillance complètes

· Protection contre la surchauffe : coupe automatiquement la sortie si la température interne atteint ≥120°C ; reprend automatiquement son fonctionnement dès que la température baisse.

· Protection contre les surtensions/sous-tensions : coupe la sortie si la tension tombe en dehors de la plage 180-255 V ; redémarre automatiquement (avec un délai) une fois que la tension se stabilise.

· Protection contre les courts-circuits : Déclenchement rapide via un disjoncteur 50A.

· Démarrage retardé : délai sélectionnable de 6 secondes (équipement général) ou de 180 secondes (compresseurs/équipement de réfrigération) pour éviter les surtensions causées par un démarrage simultané.

· Indicateurs LED et double voltmètre : surveillance en temps réel de la tension d'entrée, de la tension de sortie et de l'état de fonctionnement, facilitant une évaluation rapide par le personnel d'inspection.

5. Boîtier de tour robuste pour les environnements industriels

Dimensions : 405 × 260 × 310 mm ; Poids net : 15,5 kg ; Boîtier métallique avec grilles d'aération à l'avant, à l'arrière et sur les côtés. Convient pour un placement dans des armoires de distribution, sur des racks ou au sol. Température de fonctionnement : 0 à 40 °C ; Humidité relative : 10 à 90 % (sans condensation) ; répond aux exigences des installations industrielles standards.

6. Intégration transparente avec les générateurs et UPS

Lors du passage à un générateur en raison d'une instabilité du secteur ou de pannes de courant, la tension et la fréquence de sortie du générateur peuvent fluctuer. La connexion de l'AVS-10000 en aval du générateur stabilise la tension de sortie, protégeant ainsi les équipements sensibles en aval. Il peut également être connecté en série avec un UPS en ligne, où l'UPS fournit une batterie de secours et l'AVS assure la stabilité de la tension, créant ainsi une solution complète de qualité d'énergie.

Applications du produit

1. Petites usines/ateliers de transformation

Scénario : installations équipées de 10 à 20 machines-outils CNC, de compresseurs d'air, de ventilateurs d'extraction de poussière, de systèmes d'éclairage et d'ordinateurs. La charge totale est d'environ 4 000 W.

Solution : installez l'AVS-10000 sur le panneau de distribution principal pour assurer la stabilisation de la tension pour tous les équipements. Résultats : les moteurs fonctionnent sans problème, la précision de l'usinage s'améliore et les contrôleurs ne redémarrent plus de manière inattendue.

Retour sur investissement : sur la base d'une réduction de cinq incidents de panne par an, chacun coûtant 2 000 RMB de pertes, le coût de l'équipement est récupéré en un an.

2. Grandes installations de stockage frigorifique/fermes d’élevage

Scénario : plusieurs compresseurs, ventilateurs, chauffages et systèmes de surveillance. Les fluctuations de tension provoquent des pannes fréquentes du compresseur (coût de réparation : 3 000 RMB par unité).

Solution : Installez un AVS-10000 pour stabiliser l'alimentation électrique de l'ensemble du panneau de distribution de l'entrepôt frigorifique, avec un réglage de délai de 180 secondes pour protéger les compresseurs.

Résultats : la durée de vie du compresseur est multipliée par 2 à 3 ; les coûts de maintenance annuels sont réduits de plus de 10 000 RMB.

3. Stations de base de communication/salles de serveurs

Scénario : Stations de base contenant des alimentations à découpage, des RRU, des BBU et des unités de climatisation. La tension secteur fluctue considérablement, allant de 140 V à 260 V.

Solution : associez l'AVS-10000 à des alimentations à découpage pour garantir que l'équipement de la station de base fonctionne dans la plage de tension normale, réduisant ainsi les taux de chute de connexion.

Résultats : le taux de défaillance des équipements diminue de 70 % ; la disponibilité des stations de base s'élève à 99,9 %.

4. Cuisines commerciales/grands restaurants

Scénario : L'utilisation simultanée de plusieurs fours électriques, lave-vaisselle, machines à glaçons et réfrigérateurs provoque de graves chutes de tension.

Solution : utilisez l'AVS-10000 pour une stabilisation centralisée de la tension afin de garantir une tension stable pour tous les équipements de cuisine, évitant ainsi des problèmes tels qu'une température de four insuffisante et des contrôleurs de lave-vaisselle grillés.

Résultats : qualité de préparation des aliments constante et coûts de maintenance considérablement réduits.

5. Petites usines d’eau/stations de pompage dans les régions éloignées

Scénario : Les moteurs de pompe à eau surchauffent et grillent en raison d'une basse tension, perturbant l'approvisionnement en eau. Solution : L'AVS-10000 alimente les armoires de commande de pompes à eau ; il maintient une tension de sortie élevée même pendant les chutes de tension, garantissant ainsi un démarrage et un fonctionnement fiables du moteur.

Résultat : durée de fonctionnement continu prolongée des pompes à eau et fréquence réduite des réparations d'urgence.
