TECHNOLOGIE KTAC, avec plus de 20 ans deRégulateur de tension automatiqueexpérience de fabrication depuis 2004, présente le servomoteur AVR. Couvrant des puissances nominales de 10 KVA à 150 KVA, ces conceptions matures et économiques sont idéales pour protéger les ascenseurs, les climatiseurs, les lignes de production, les robots industriels, les équipements médicaux et des installations entières contre les fluctuations de tension.
Modèle : SVC-20KVA
Technologie : Type de servomoteur avec contrôle MCU
Phase : monophasé
Tension d'entrée : 140-260 V
Précision de sortie : ±3 %
Certification : CE (disponible)
Délai : 10-15 jours

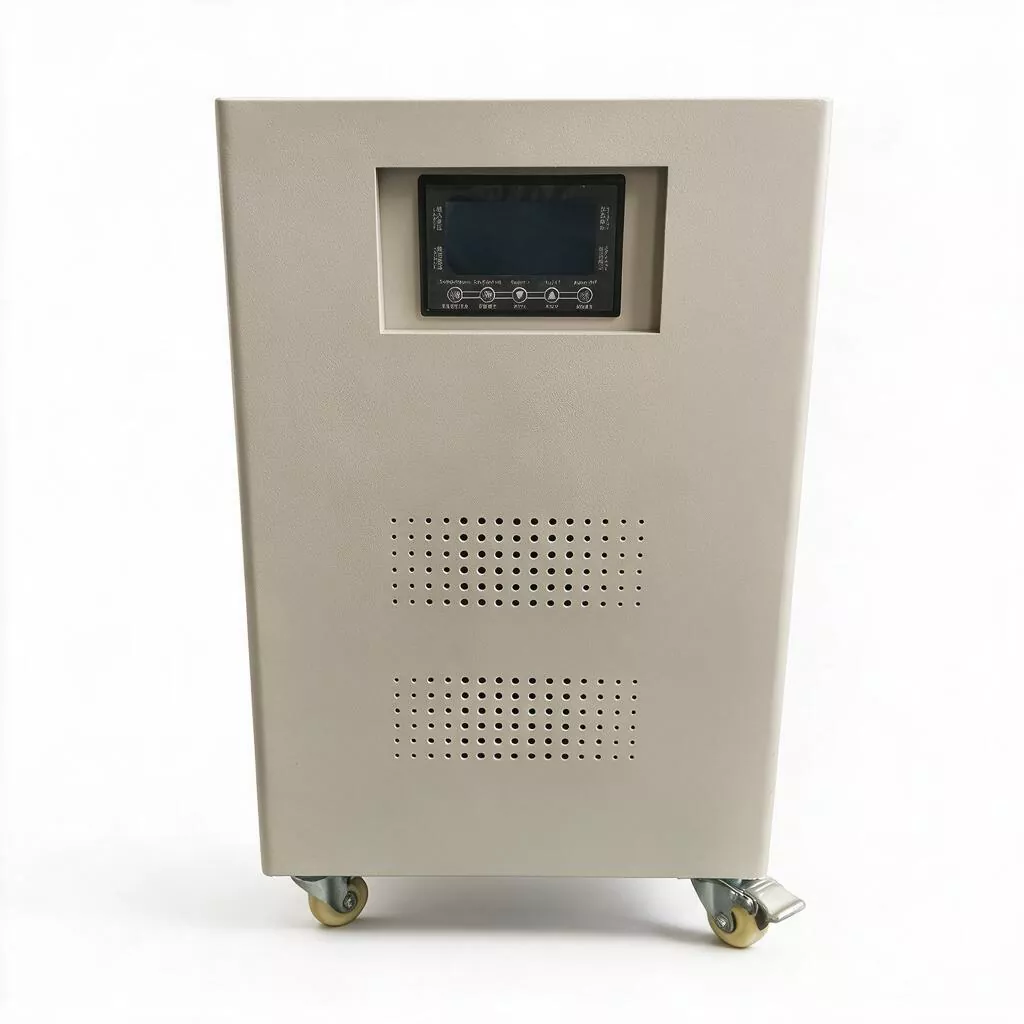

Modèle : SVC-15KVA
Technologie : Type de servomoteur avec contrôle MCU
Phase : monophasé
Tension d'entrée : 140-260 V
Précision de sortie : ±3 %
Certification : CE (disponible)
Délai : 10-15 jours

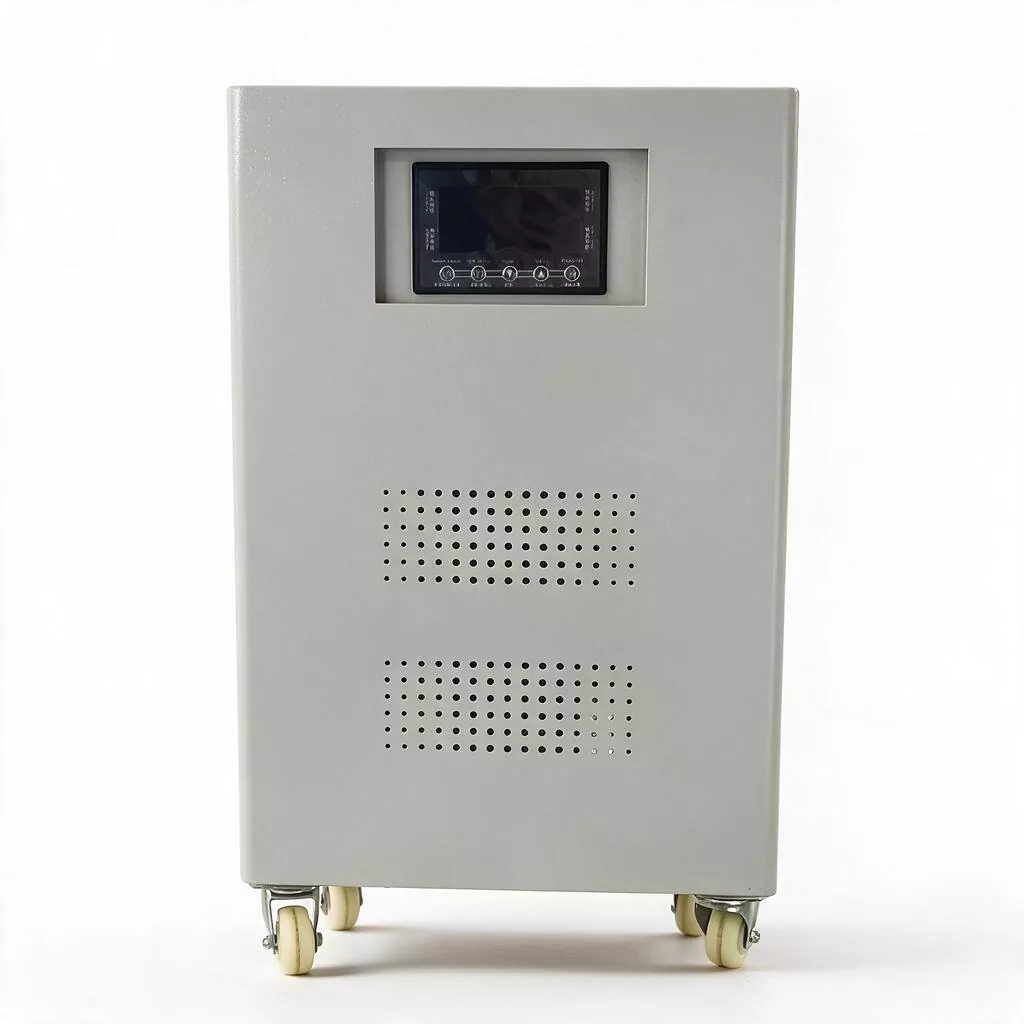

Modèle : SVC-10KVA
Technologie : Type de servomoteur avec contrôle MCU
Phase : monophasé
Tension d'entrée : 140-260 V
Précision de sortie : ±3 %
Certification : CE (disponible)
Délai : 10-15 jours
Un régulateur de tension automatique de type servomoteur (AVR), également connu sous le nom de stabilisateur de tension servo, est un dispositif de stabilisation de tension de haute précision qui utilise un balai de carbone entraîné par un servomoteur se déplaçant le long d'un autotransformateur pour ajuster et maintenir en permanence une tension de sortie stable. Contrairement aux AVR de type relais qui commutent entre les prises de transformateur fixes, les AVR à servomoteur fournissent une correction de tension douce et continue avec une précision nettement supérieure, généralement entre ±1 % et ±3 % de la tension de sortie définie.
Le principe de fonctionnement est simple mais sophistiqué : un circuit de contrôle d'échantillonnage automatique surveille en permanence la tension d'entrée. Lorsque la tension du réseau fluctue ou que la charge varie, le circuit de commande envoie des signaux pour piloter le servomoteur, qui ajuste la position du balai de charbon sur l'autotransformateur. Cet ajustement mécanique modifie le rapport du transformateur en temps réel, compensant les écarts de tension et fournissant une sortie stable. Étant donné que le réglage est continu plutôt que par étapes, les AVR de servomoteurs ne produisent aucune distorsion de la forme d'onde et n'introduisent aucune harmonique incrémentielle.
1. Monophasé ou triphasé – La série SVC monophasée (10-50 KVA) est conçue pour les applications résidentielles, commerciales et industrielles légères. La série SBW triphasée (10-150 KVA) propose une régulation séparée de chaque phase, équilibrant automatiquement la sortie triphasée, essentielle pour les machines industrielles, les lignes de production et les systèmes de télécommunications.
2. Capacité électrique – Calculez votre charge totale avec une marge de sécurité de 20 à 30 %. La série SVC couvre 10-50KVA ; La série SBW s'étend jusqu'à 150KVA.
3. Plage de tension d'entrée – Les modèles standard acceptent 380 V/400 V/415 V ±20 % (triphasé). Gammes plus larges disponibles sur demande.
4. Précision de sortie – La technologie de servomoteur offre une précision de régulation de ±1 % à ±3 %, nettement plus stricte que les AVR de type relais (±8 %).
Contrairement aux AVR de type relais qui alternent entre des niveaux de tension discrets, les AVR à servomoteur fournissent une correction de tension continue et continue. Cela offre une précision de sortie de ±1 % à ±3 %, essentielle pour les équipements sensibles tels que les dispositifs médicaux, les machines CNC et les robots industriels où même des écarts de tension mineurs peuvent provoquer des dysfonctionnements ou des défauts de production.
Étant donné que la correction de tension est obtenue par le réglage des prises du transformateur plutôt que par une commutation électronique, les AVR de servomoteurs ne produisent aucune distorsion de forme d'onde et n'introduisent aucune harmonique incrémentielle. La forme d'onde de sortie reste une onde sinusoïdale pure, ce qui rend ces unités idéales pour alimenter des équipements électroniques sensibles, des systèmes audiovisuels et des instruments de précision où la qualité de l'alimentation est primordiale.
Les AVR de servomoteurs atteignent des taux d'efficacité de 96 % à 98 %. La conversion directe AC-AC minimise les pertes d'énergie et l'utilisation de transformateurs toroïdaux à haut rendement réduit encore la consommation d'énergie. Sur la durée de vie de l’équipement, cela se traduit par d’importantes économies d’énergie.
Avec des temps de réponse inférieurs à 1 seconde pour un changement de tension d'entrée de 10 %, les AVR de servomoteurs peuvent corriger rapidement les chutes ou les surtensions soudaines. Cette correction rapide cycle par cycle protège les équipements connectés à la fois contre la dérive progressive de la tension et les transitoires soudains.
La série SBW propose une régulation indépendante de chaque phase. Contrairement aux AVR qui régulent les trois phases ensemble, les unités SBW surveillent et ajustent chaque phase séparément, équilibrant automatiquement la sortie triphasée même lorsque les charges monophasées sont inégalement réparties. Ceci est essentiel pour les applications industrielles où un déséquilibre de phase peut provoquer une surchauffe du moteur, une efficacité réduite et une panne d'équipement.
Les séries SVC et SBW intègrent toutes deux des fonctionnalités de protection complètes : protection contre les surtensions, protection contre les sous-tensions, protection contre les surcharges, protection contre les courts-circuits et protection contre les surchauffes. La rigidité diélectrique de AC 2000 V/1 min assure la sécurité.
Les séries SVC et SBW représentent des conceptions matures et éprouvées avec un excellent avantage concurrentiel en termes de coût. En utilisant des transformateurs toroïdaux comme principal dispositif de régulation de tension, ces AVR atteignent des performances magnétiques optimales sans flux magnétique de fuite.
Série SVC – Monophasé (10-50 KVA) : Régulateur de tension de servomoteur traditionnel pour les applications civiles. Idéal pour les ascenseurs, les climatiseurs, les radiateurs, les cuisinières électriques, les grands congélateurs et la gestion de la tension dans toute la maison. Disponible en 10KVA, 15KVA, 20KVA, 30KVA, 40KVA et 50KVA.

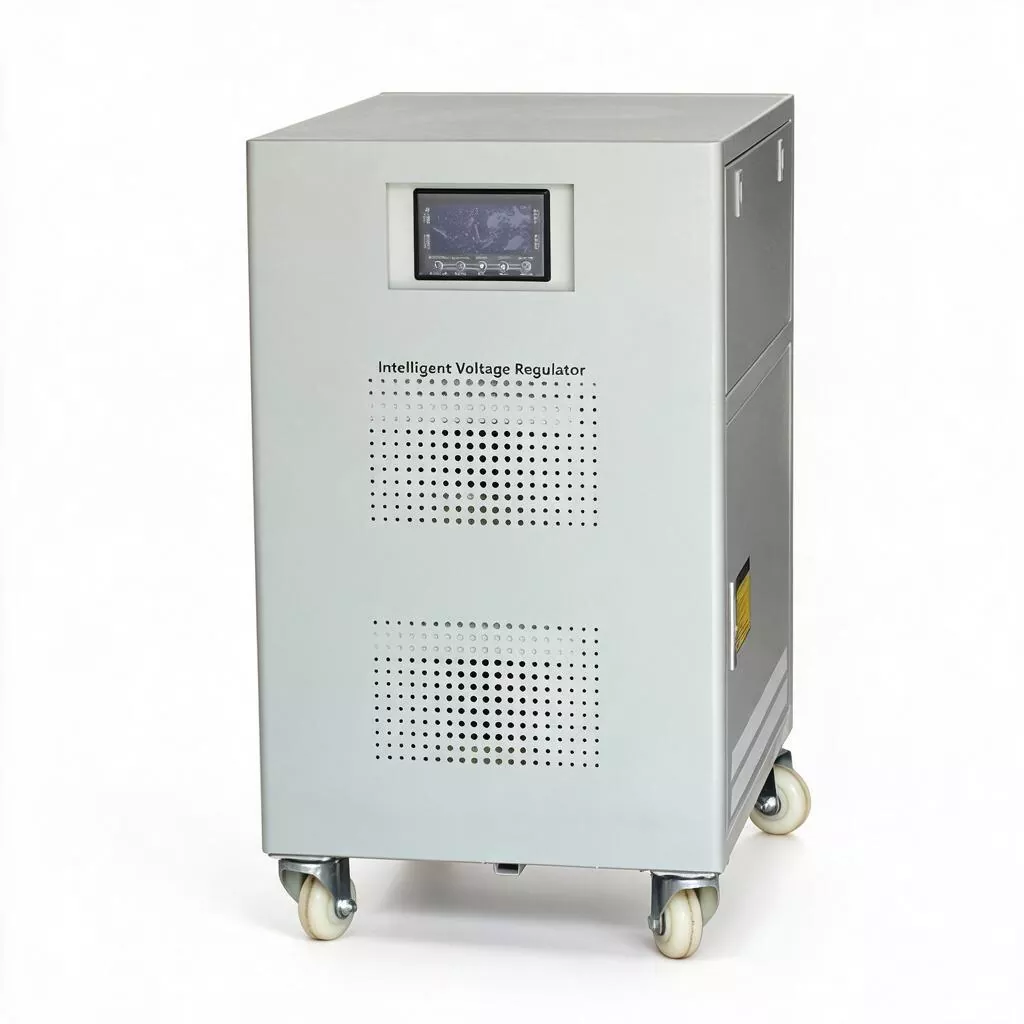

Série SBW – Triphasé (10-150 KVA) : servomoteur triphasé de qualité industrielle AVR avec régulation de phase séparée. Idéal pour les lignes de production, les ascenseurs, les équipements d'automatisation, les équipements laser, les robots industriels, les équipements médicaux et les systèmes de télécommunications. Disponible en 10KVA, 15KVA, 20KVA, 30KVA, 50KVA, 60KVA, 80KVA, 100KVA, 120KVA et 150KVA.
Fabrication industrielle : protégez les lignes de production, les machines CNC, les robots industriels et les équipements d'automatisation des fluctuations de tension qui provoquent des défauts de production ou des temps d'arrêt.
Installations médicales : assurez-vous que les équipements d’imagerie médicale, les appareils de diagnostic et les systèmes de survie reçoivent une alimentation stable.
Bâtiments commerciaux : protégez les ascenseurs, les systèmes CVC, l’éclairage et les systèmes de sécurité.
Télécommunications : protégez les équipements, les systèmes de commutation et les centres de données.
Résidentiel et civil : gestion de la tension dans toute la maison pour les grandes maisons équipées de climatisation, de chauffage et de plusieurs appareils électroménagers.
Avec plus de 20 ans de fabrication d'alimentations continues depuis 2004, KTAC offre qualité et fiabilité à travers 3 usines avec plus de 8 000 m² de surface de production, plus de 100 professionnels et exporte vers plus de 30 pays. Nous prenons en charge les services OEM/ODM, notamment la couleur du boîtier personnalisée, l'impression du logo, la conception de l'emballage et la personnalisation des paramètres.
R : Les AVR à servomoteur utilisent un balai de charbon entraîné par moteur pour un réglage continu et continu de la tension avec une précision de ± 1 %, sans distorsion de la forme d'onde et à un coût plus élevé. Les AVR de type relais commutent entre les prises de transformateur fixes avec une précision de ± 8 %, une réponse plus rapide et un coût inférieur. Choisissez un servomoteur pour les équipements sensibles et les exigences de haute précision ; choisissez le type de relais pour la protection générale des appareils électroménagers.
R : Avec un entretien approprié, les AVR de servomoteurs peuvent durer 10 à 15 ans ou plus. Le balai de charbon est un composant d'usure qui peut devoir être remplacé tous les 3 à 5 ans en fonction de la fréquence d'utilisation et de la gravité des fluctuations de tension.
R : Oui. La série SBW propose une régulation séparée de chaque phase, équilibrant automatiquement la sortie triphasée même lorsque les charges monophasées sont inégalement réparties.
R : Les séries SVC et SBW atteignent un rendement de 96 % à 98 %, ce qui réduit considérablement les coûts énergétiques par rapport aux méthodes de régulation de tension moins efficaces.
