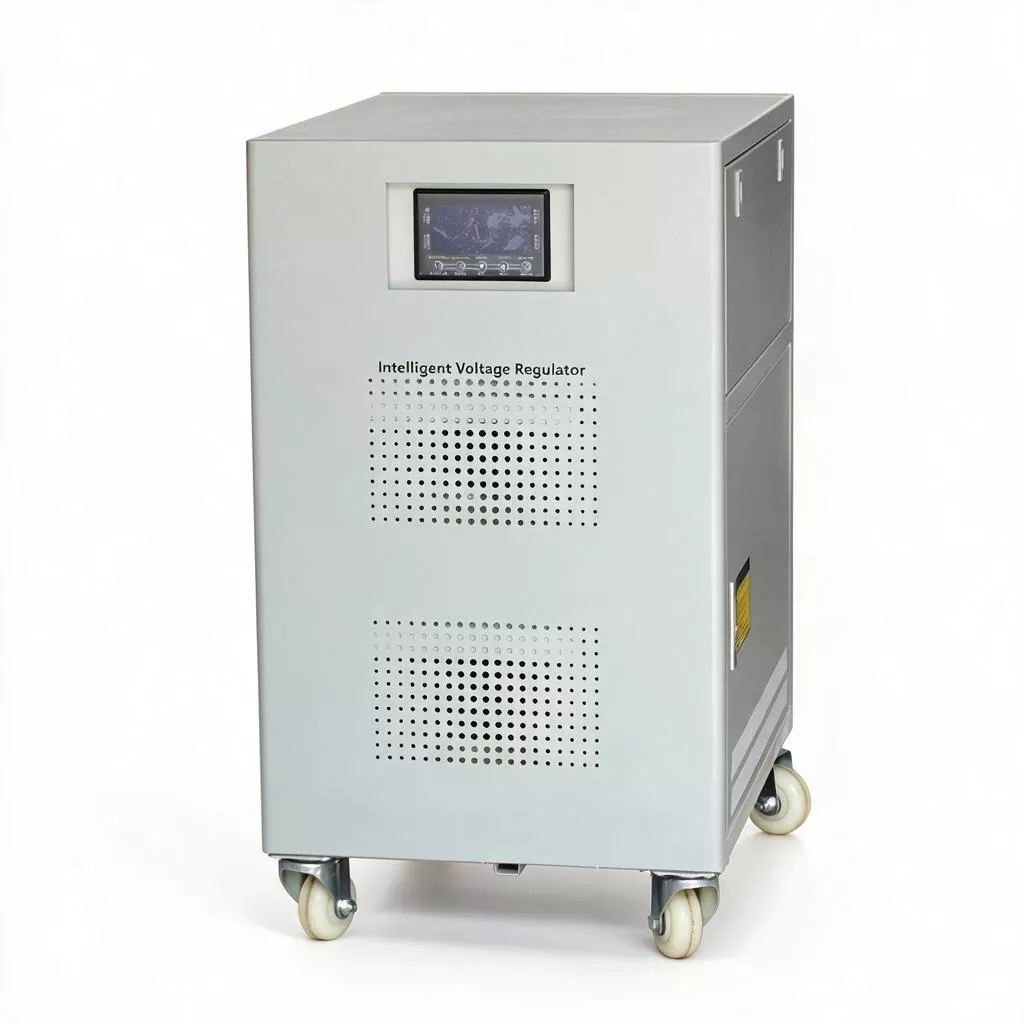

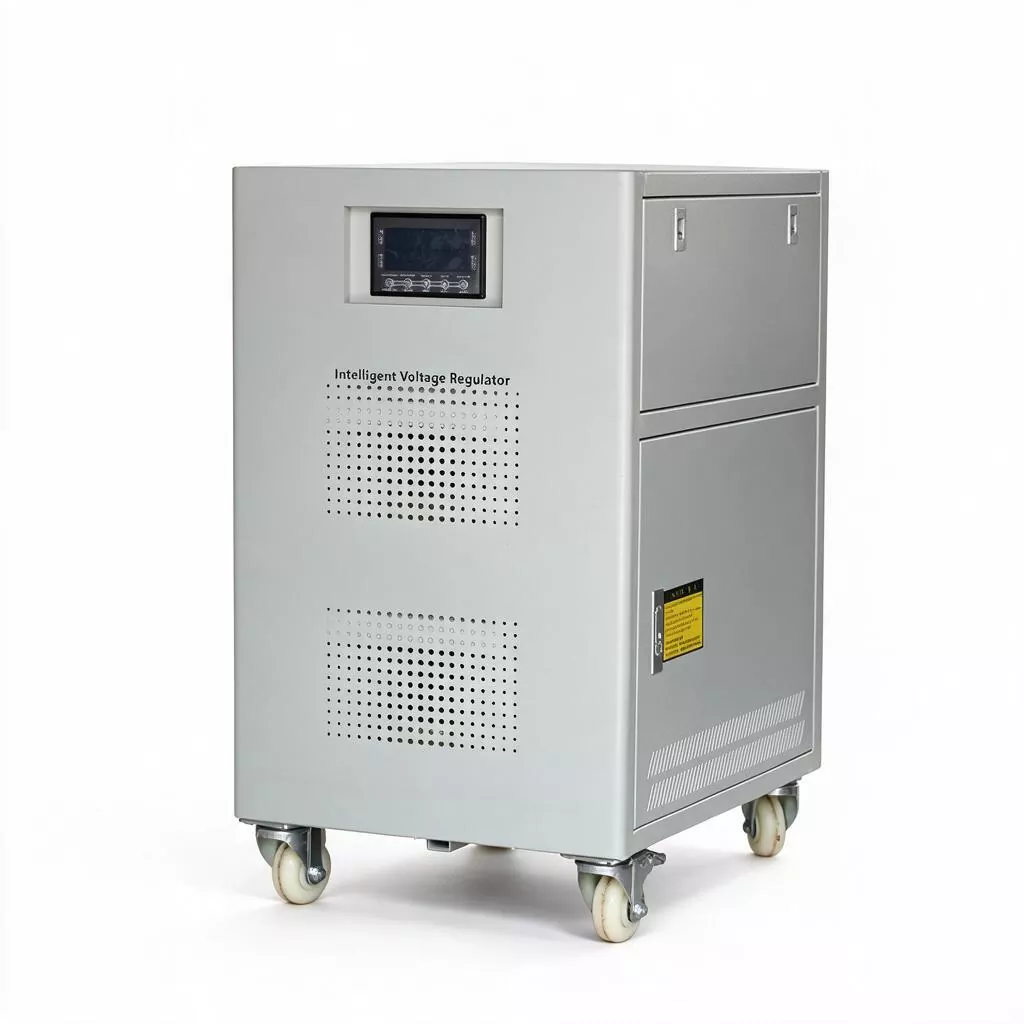

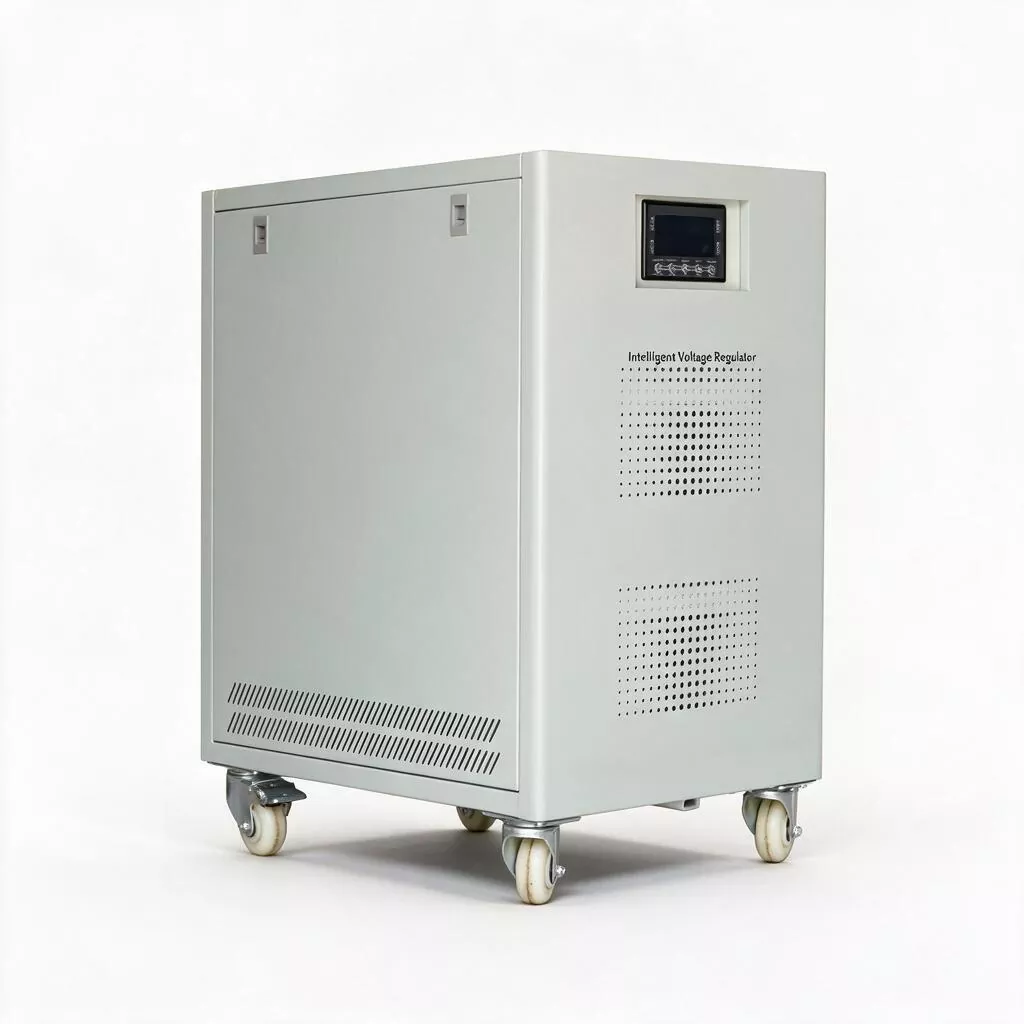

Servomoteur triphasé 20 kVA AVR

La concurrence dans l’industrie manufacturière moderne est en grande partie une question d’efficacité globale des équipements (OEE). Parmi les nombreux facteurs qui influencent le TRS, la qualité de l'énergie est souvent négligée, alors qu'elle est souvent l'un des principaux responsables des temps d'arrêt imprévus.

Les chutes de tension peuvent perturber les programmes de contrôle de l'API et déclencher des arrêts d'alarme dans les servovariateurs ; une haute tension soutenue accélère le vieillissement de l'isolation du moteur et réduit la durée de vie des condensateurs du bus CC VFD ; et un déséquilibre triphasé provoque une ondulation du couple moteur, compromettant la précision de l'usinage.

Comparé aux modèles d'entrée de gamme 10 KVA ou intermédiaires 15 KVA, le servomoteur triphasé 20 KVA AVR gère non seulement les courants d'appel élevés (généralement 5 à 7 fois le courant nominal) associés au démarrage de charges inductives telles que les moteurs et les compresseurs, mais également, grâce à sa régulation triphasée indépendante, rétablit rapidement l'équilibre de tension entre les phases lors de fluctuations soudaines de charge monophasée, garantissant ainsi que l'ensemble de la ligne de production ne soit pas perturbé.

Paramètre du produit

Quels sont les avantages par rapport aux autres produits ?

En termes de compatibilité du système, la capacité de 20 KVA correspond à un courant nominal d'environ 30 A (triphasé 380 V), ce qui en fait une solution parfaite pour la grande majorité des disjoncteurs et contacteurs de 40 A (ou moins) du marché, éliminant ainsi le besoin de mises à niveau coûteuses des armoires de distribution d'énergie.

De plus, le servomoteur triphasé 20KVA AVR partage exactement les mêmes dimensions (500×380×670mm) et le même poids (82kg) que les modèles 10KVA et 15KVA. Cette cohérence en termes d'encombrement et d'exigences de charge structurelle permet aux clients de passer à une capacité plus élevée sans modifier leur configuration existante, tout en garantissant simultanément une marge de puissance suffisante pour accueillir l'ajout d'une ou deux machines supplémentaires à l'avenir.

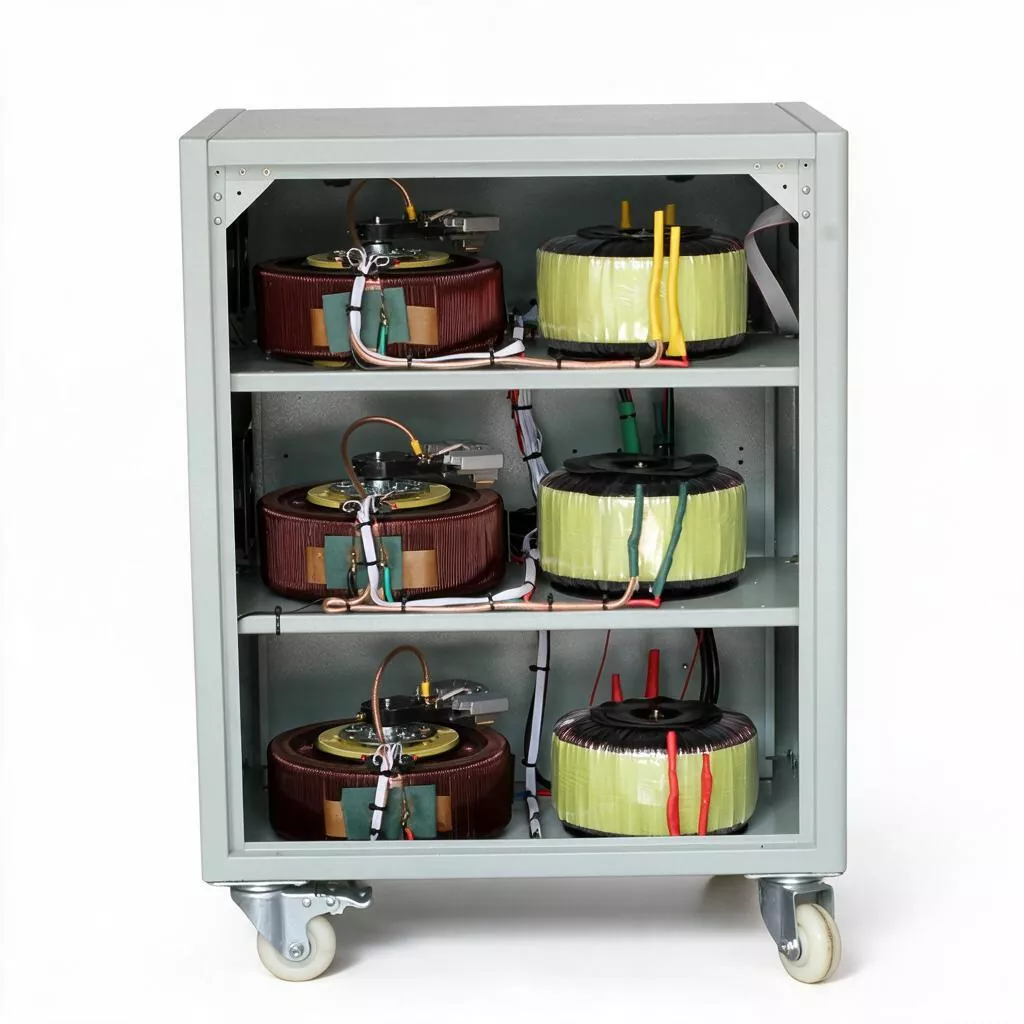

Le servomoteur triphasé 20 KVA AVR hérite des avantages inhérents à la structure du servomoteur : résistance élevée aux chocs, absence des risques associés à l'électronique de puissance fragile et remplacement facile et peu coûteux des balais de charbon. Équipé d'un ventilateur intelligent à température contrôlée et d'un système de protection multicouche, ce modèle est conçu pour des environnements de production continus 24 heures sur 24, en trois équipes, ce qui le rend particulièrement adapté aux opérations de chaîne d'assemblage qui exigent une continuité d'alimentation élevée.

Principales fonctionnalités

1. Positionnement optimal des capacités

La puissance nominale de 20 KVA comble précisément l'écart du marché entre les modèles 15 KVA et 30 KVA. Pour les groupes de charge d'une capacité totale installée d'environ 15 à 18 kW, l'unité de 20 KVA offre une marge raisonnable de 10 à 15 %. Cela lui permet de gérer facilement les surtensions de démarrage du moteur tout en évitant l'inefficacité d'un fonctionnement dans une zone de faible charge en raison d'une capacité excessive, garantissant ainsi que le stabilisateur fonctionne constamment dans sa plage d'efficacité maximale (60 % à 80 % de charge).

2. Assurer la continuité de la production

Il présente une large tolérance de tension d'entrée de ±20 % ; le stabilisateur maintient une sortie stable même lorsque la tension du réseau chute à 304 V ou atteint 456 V. Avec un temps de réponse inférieur à une seconde, il atténue efficacement les scintillements de tension pendant les saisons d'orages et les fluctuations de tension provoquées par la commutation d'équipements lourds, minimisant ainsi le risque d'interruption de l'alimentation électrique.

3. Régulation triphasée indépendante

Conçu pour les scénarios d'usine impliquant des charges mixtes, telles que l'éclairage et les prises monophasées ainsi que les équipements électriques triphasés, il utilise une technologie d'échantillonnage et de contrôle de phase indépendante. Même en cas de déséquilibres de charge importants entre phases, il stabilise la tension de chaque phase dans la plage de précision requise, évitant ainsi les dommages aux cartes de commande de précision causés par une surtension résultant de décalages de point neutre.

4. Conception haute durabilité

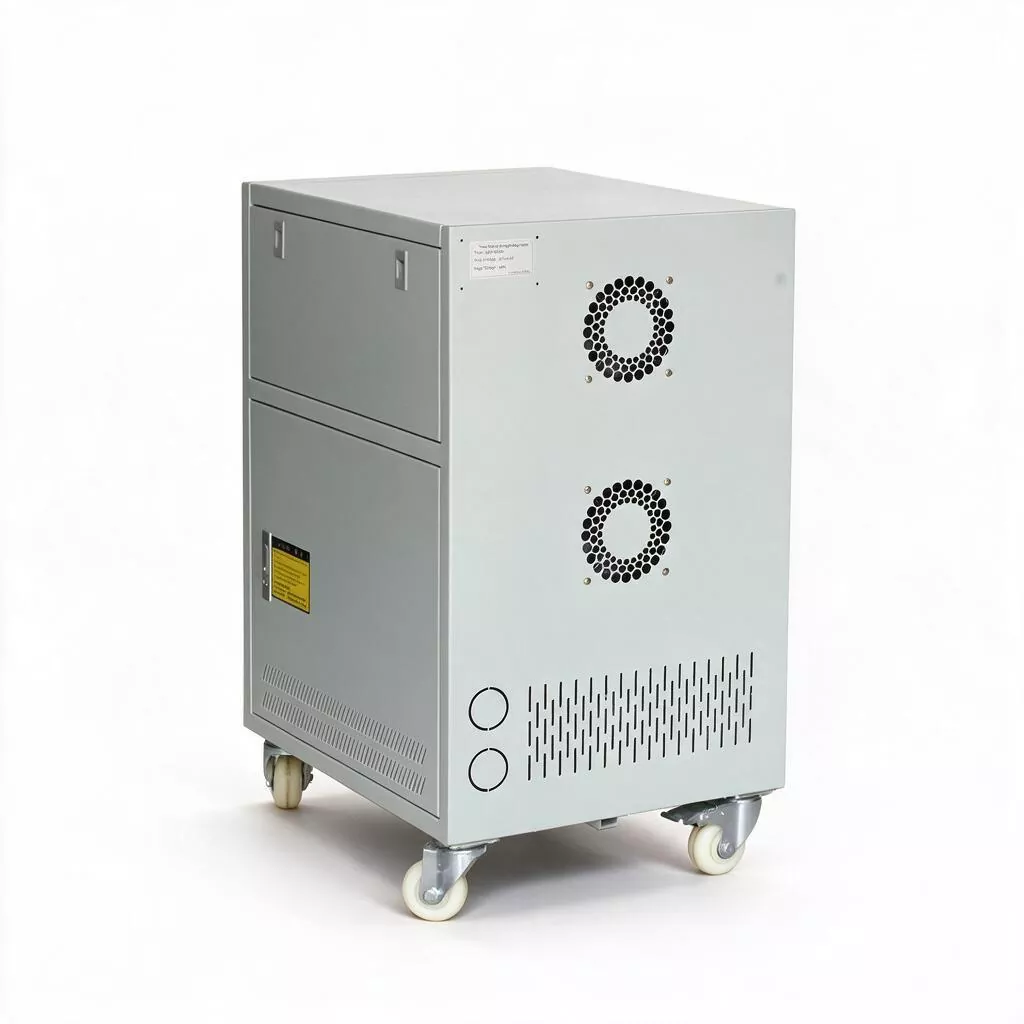

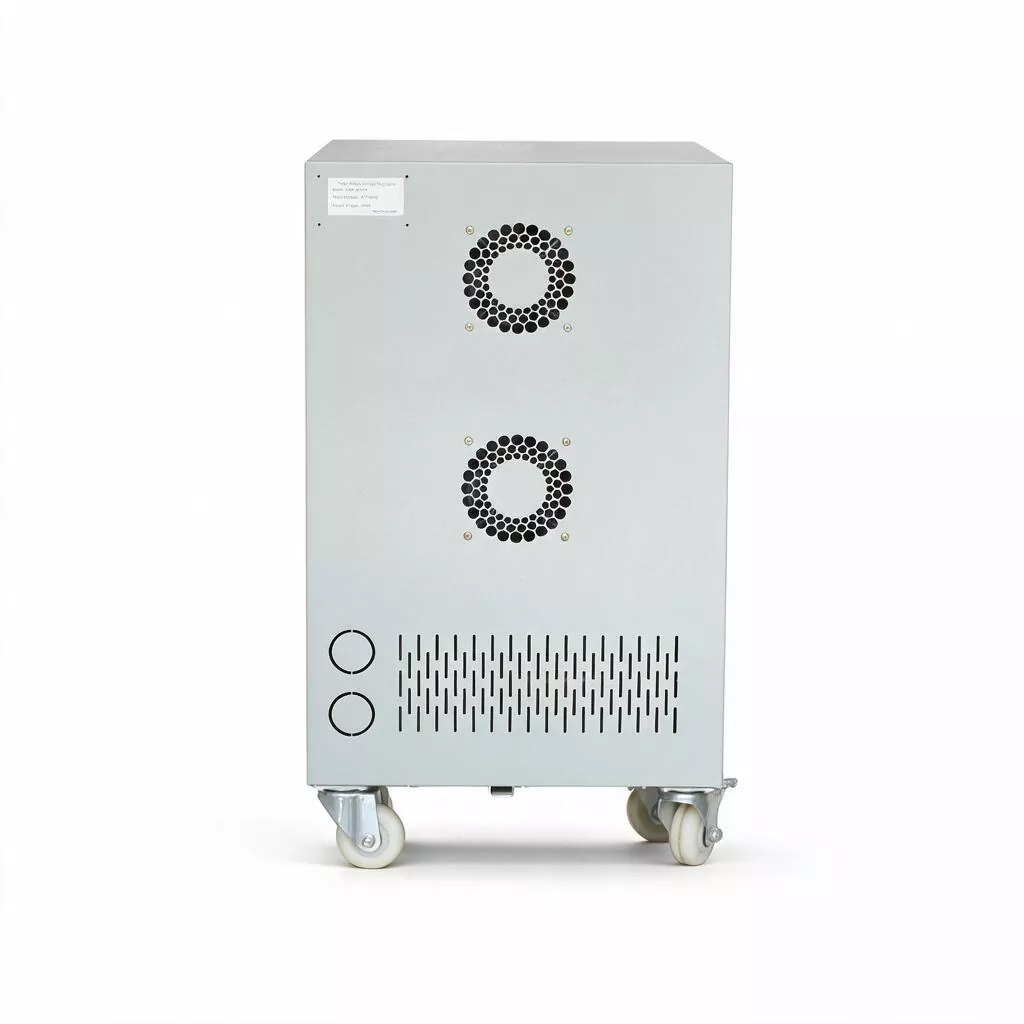

Construit avec des matériaux isolants de classe A de qualité industrielle, il résiste à AC 2000 V/1 min sans claquage diélectrique. Avec une élévation nette de température <60°C et un système de refroidissement intelligent à air pulsé intégré, il fonctionne de manière stable sur le long terme à des températures ambiantes de -5°C à 40°C et des niveaux d'humidité inférieurs à 90 %, ce qui le rend adapté aux environnements à haute température et à haute humidité tels que les ateliers de moulage par injection, les fonderies et les salles de distribution d'énergie souterraines.

5. Maintenance modulaire

Les balais de charbon sont les seules pièces consommables ; le remplacement est simple et peu coûteux (pas besoin de démonter l’ensemble de l’unité). La carte de commande utilise des connexions de bornes enfichables, réduisant considérablement les temps de dépannage et de réparation. L'unité a une durée de vie nominale supérieure à 15 ans, ce qui se traduit par un coût total de possession à long terme bien inférieur à celui des stabilisateurs de tension électroniques.

6. Plug-and-Play

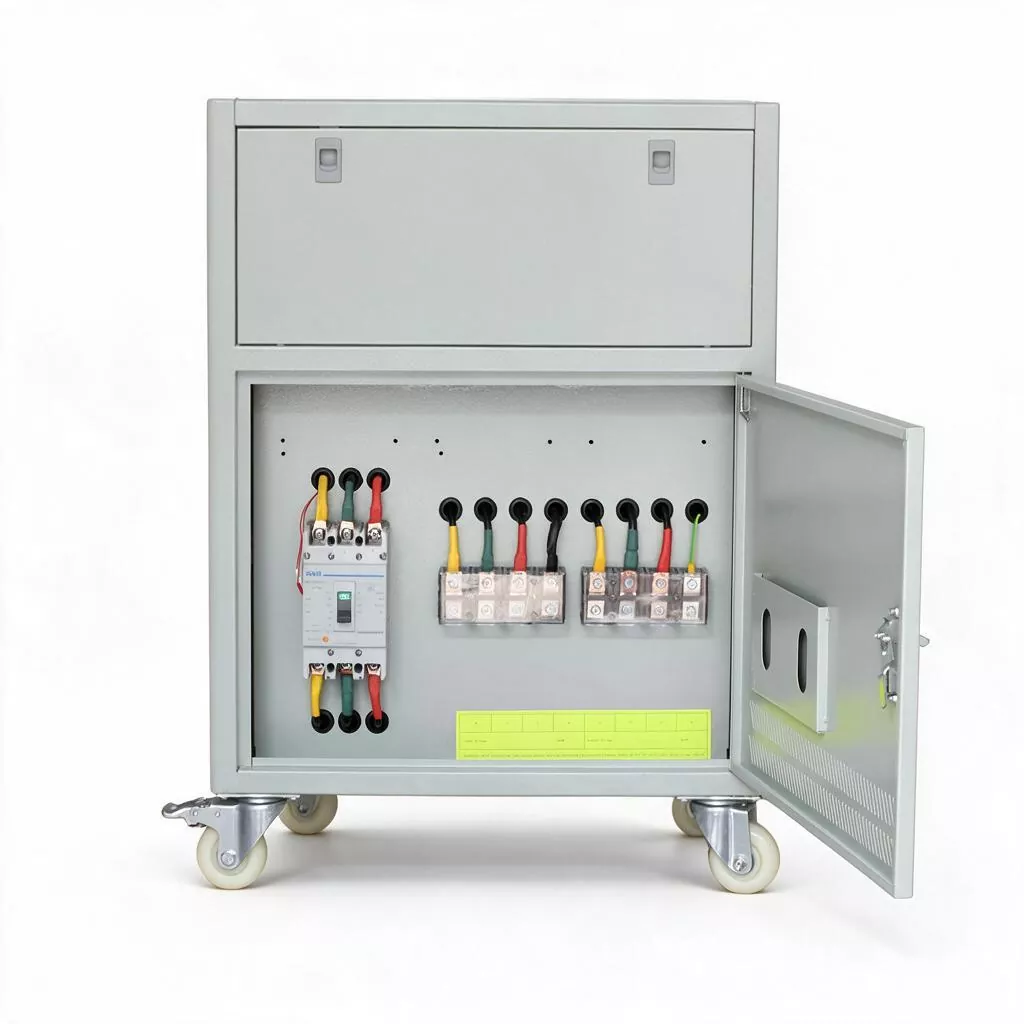

Dispose d'un câblage triphasé standard à quatre fils (A/B/C/N/PE) et prend en charge le fonctionnement à double fréquence (50/60 Hz). Le servomoteur triphasé 20KVA AVR est compatible avec les groupes électrogènes diesel, les systèmes UPS et les étages d'entrée de divers entraînements à fréquence variable (VFD). Un panneau LED numérique fournit un affichage intuitif des tensions de phase, facilitant des inspections rapides sur site.

Applications du produit

1. Lignes de fabrication de petite et moyenne taille : fournit une puissance stable pour les tours CNC, les fraiseuses, les centres d'usinage, les petites lignes d'estampage et les lignes d'assemblage automatisées, garantissant la précision de l'usinage et maintenant les temps de cycle de production.

2. Équipement électrique pour grands bâtiments : convient aux principaux ascenseurs, aux unités de refroidissement de climatisation centrale, aux pompes à incendie et aux systèmes de ventilation des immeubles de bureaux de grande hauteur, des centres commerciaux et des hôpitaux ; empêche le piégeage de l'ascenseur ou les arrêts de protection des systèmes de refroidissement causés par les fluctuations de tension.

3. Machines d'emballage et alimentaires : offre une protection de stabilisation de tension pour les équipements soumis à des cycles de démarrage et d'arrêt fréquents, tels que les machines d'emballage d'oreillers, les machines de remplissage, les machines à sceller et les fours, prolongeant ainsi la durée de vie des contacteurs et des moteurs.

4. Traitement au laser et de la tôle : fournit une énergie propre aux unités de commande CNC et aux pompes à gaz auxiliaires des machines de découpe laser et plasma, évitant ainsi les pannes à haute tension ou les problèmes de qualité de découpe.

5. Salles d'agrégation de communications : déployées à l'étape d'entrée des alimentations à découpage et des unités de climatisation de précision dans les salles d'agrégation régionales et les centres de données périphériques pour éviter les temps d'arrêt des équipements de communication causés par des anomalies de tension.

6. Équipement de test et d'inspection : fournit une référence de tension stable pour les chambres d'essais environnementaux, les dynamomètres et les testeurs de charge/décharge haute puissance dans les laboratoires universitaires et les centres d'inspection de qualité, garantissant la répétabilité des données de test.

Services de personnalisation

KTAC prend en charge les services OEM/ODM, y compris la personnalisation des couleurs extérieures, les méthodes d'emballage, les plages de tension d'entrée/sortie et les modules de fonctions spéciaux (tels que les filtres EMI, les dispositifs de protection contre la foudre et les interfaces de surveillance RS232/RS485). Veuillez nous contacter pour une solution personnalisée.

FAQ

1. Comment puis-je déterminer si mon équipement nécessite 20 kVA au lieu de 15 kVA ?

Calculez la puissance totale (kVA) de tous les équipements fonctionnant simultanément et tenez compte du courant de pointe de démarrage du plus gros moteur. Si la puissance de fonctionnement totale se situe entre 12 kVA et 15 kVA (et implique de gros moteurs ou des équipements qui démarrent et s'arrêtent fréquemment), nous recommandons le modèle 20 kVA pour garantir une marge suffisante. Si la puissance totale reste constamment inférieure à 10 kVA, le modèle 15 kVA est suffisant. Nous pouvons fournir une feuille de calcul de charge gratuite.

2. Y aura-t-il des problèmes si le stabilisateur de tension de 20 kVA fonctionne à faible charge pendant une période prolongée ?

Non. La série SBW utilise une régulation de tension par servomoteur et n'a pas l'exigence de « charge minimale » que l'on retrouve dans les stabilisateurs de tension électroniques. Même à des charges légères de 20 à 30 %, le rendement reste supérieur à 90 %, et une élévation de température plus faible contribue en fait à prolonger la durée de vie des balais de charbon et du transformateur.

3. Une régulation triphasée indépendante peut-elle résoudre complètement les problèmes de déséquilibre triphasé ?

Oui. Le servomoteur triphasé 20 KVA AVR effectue un échantillonnage de tension et une régulation de compensation pour chaque phase individuellement, stabilisant la tension de sortie de chaque phase avec une précision de ± 3 %. Cependant, veuillez noter qu'il régule la tension plutôt que la distribution de puissance active ; si le courant de charge triphasé est fortement déséquilibré (par exemple une différence de plus de 50 %), nous recommandons d'optimiser la répartition de la charge.

4. Comment fonctionne la fonction de dérivation de l'équipement ?

En cas de surcharge interne, de court-circuit, de surchauffe ou de défaillance d'un composant, le circuit de commande commute automatiquement la charge vers le circuit de dérivation secteur. À ce stade, l'unité agit simplement comme un chef d'orchestre ; lorsque la régulation de tension est désactivée, l'alimentation continue de l'équipement en aval est maintenue. Simultanément, le panneau déclenche une alarme sonore et visuelle pour alerter le personnel de maintenance.

5. À quelle fréquence les balais de charbon doivent-ils être remplacés ?

La durée de vie des balais de charbon dépend de la fréquence des fluctuations de tension et de l'ampleur du courant de charge. Dans des conditions d'exploitation standard avec une qualité de réseau moyenne, la durée de vie normale est d'environ 3 à 5 ans. Nous recommandons le remplacement lorsque des fluctuations importantes de la tension de sortie sont observées ou lorsque la brosse est usée jusqu'à un tiers de sa longueur d'origine. Le remplacement est simple et peut être effectué en 15 minutes.

6. Les unités peuvent-elles être connectées en parallèle pour augmenter la capacité ?

Il n'est pas recommandé de connecter les sorties de deux stabilisateurs de tension SBW directement en parallèle. Si une puissance de sortie plus élevée est requise, il est conseillé de sélectionner un modèle SBW-30K, SBW-50K ou supérieur, ou de nous contacter pour une solution personnalisée de stabilisation de tension centralisée haute capacité.
