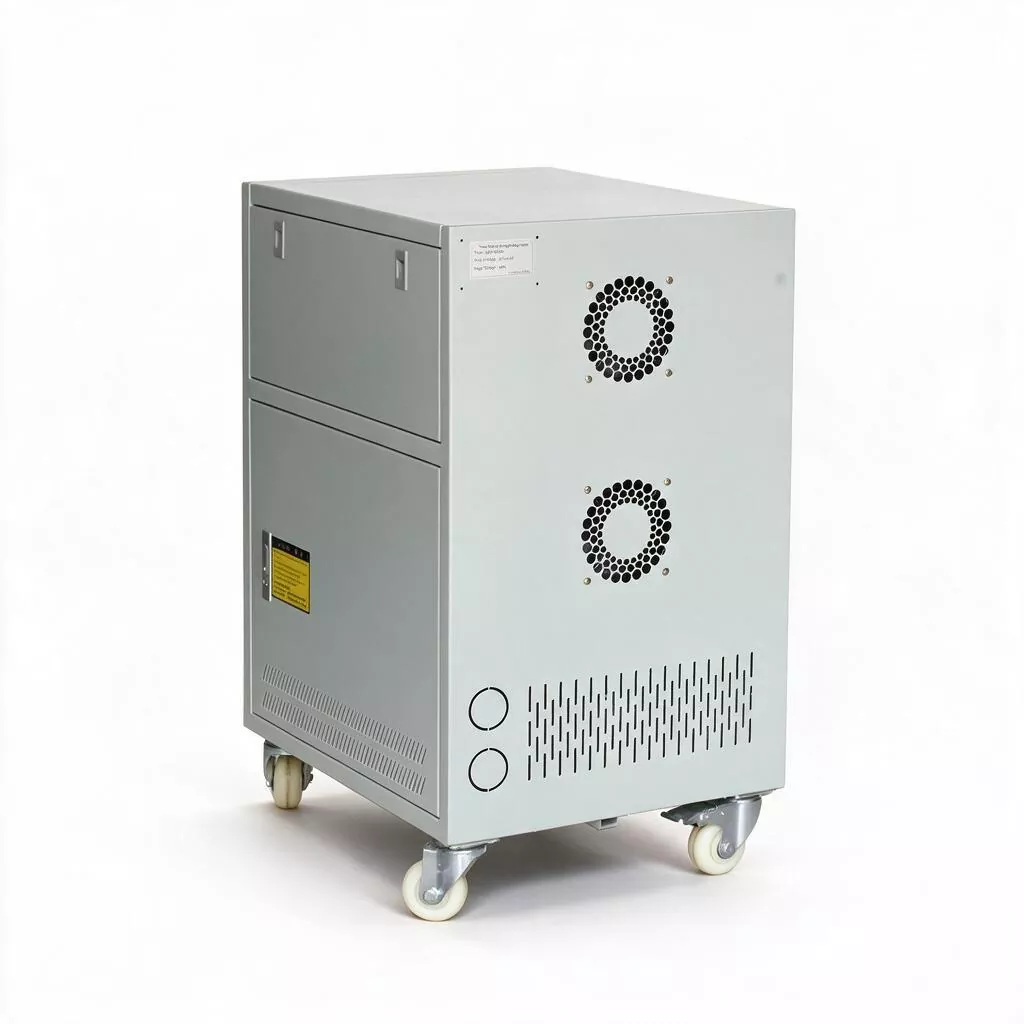

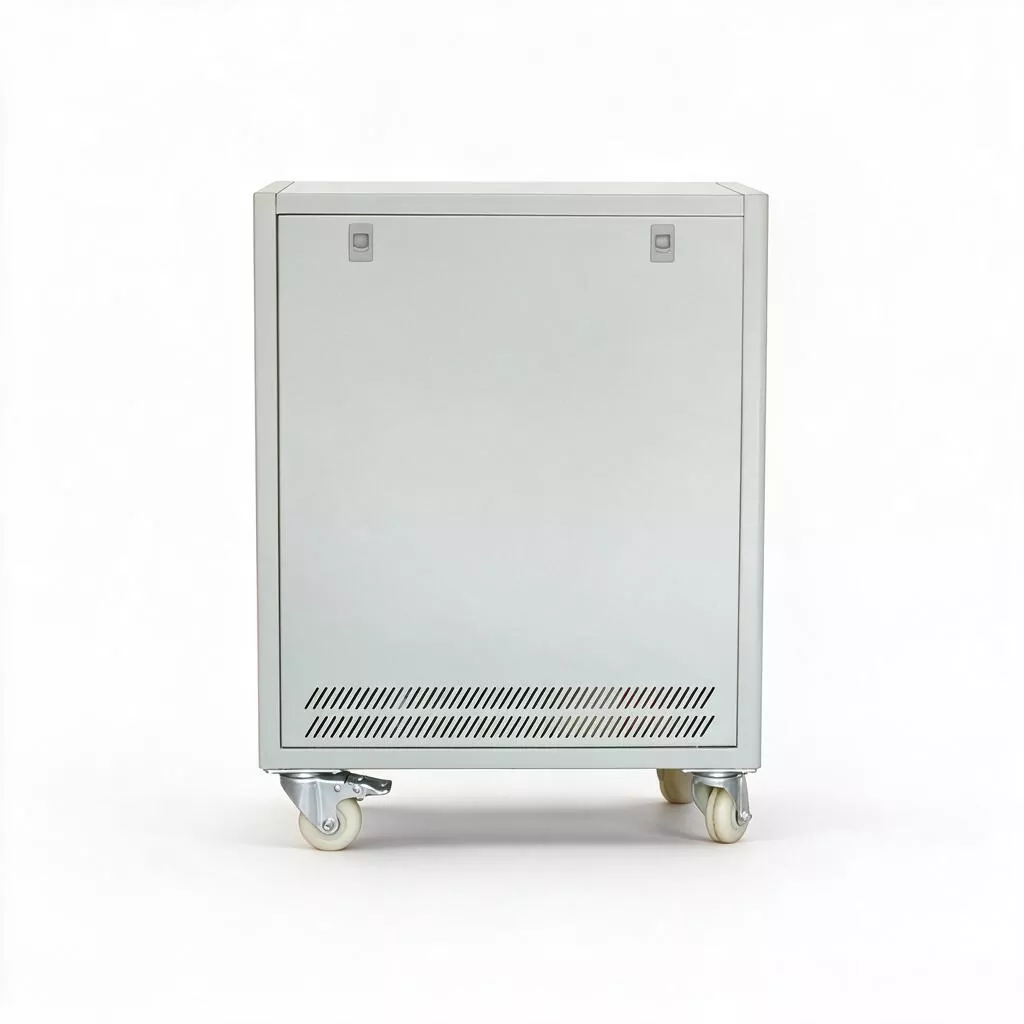

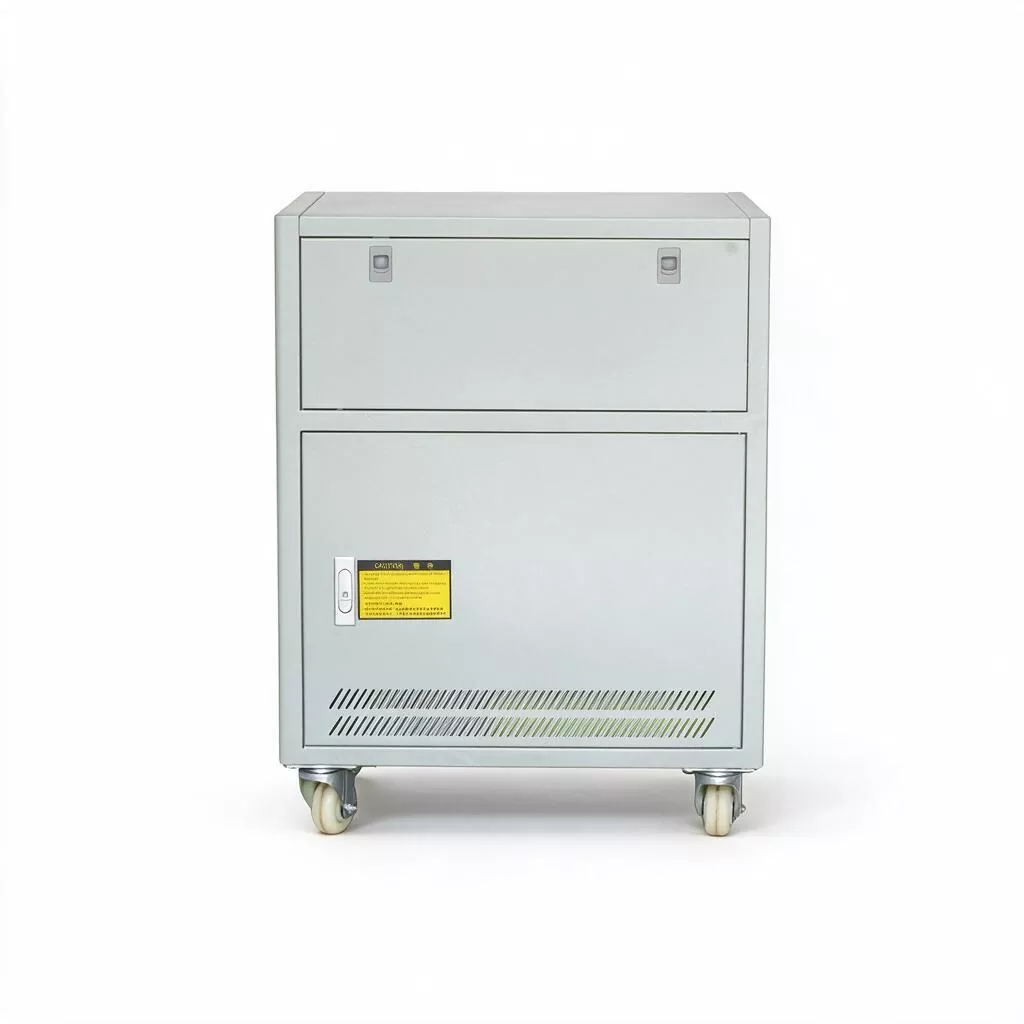

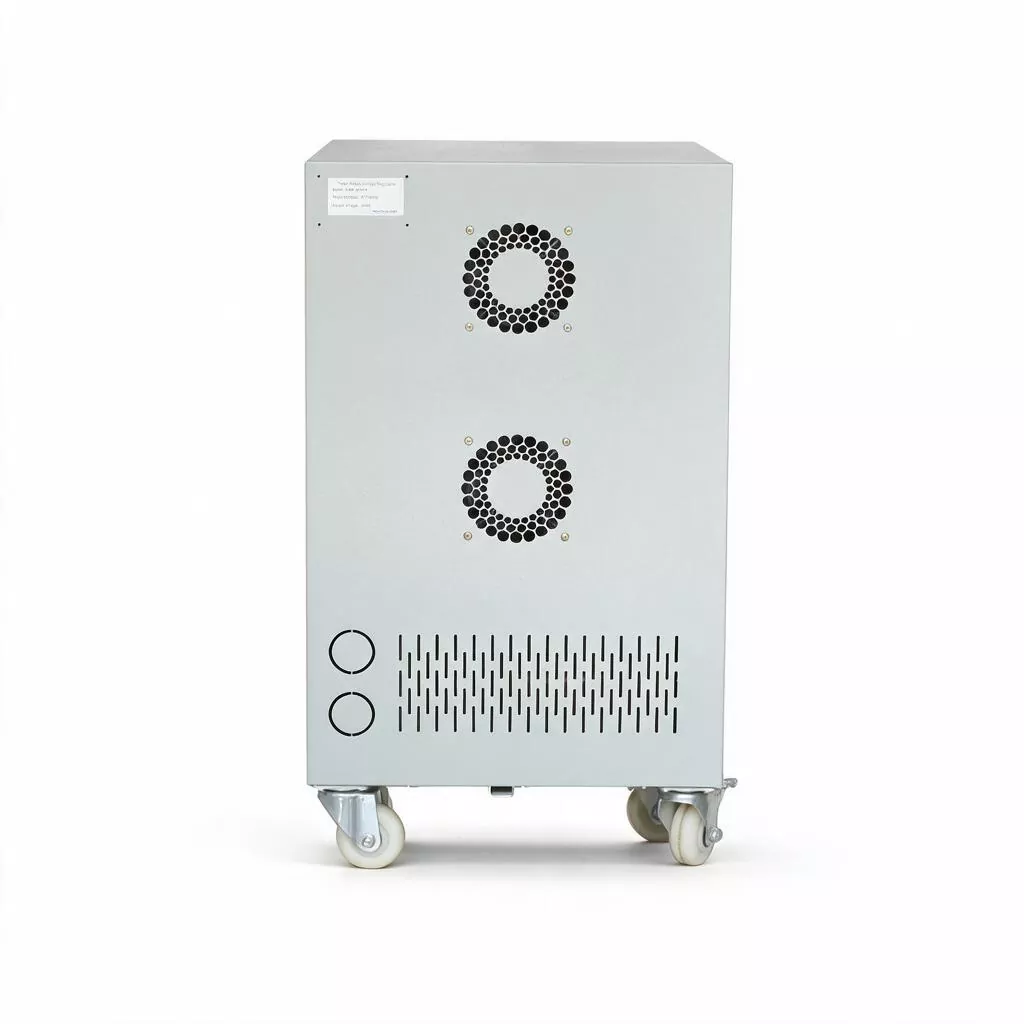

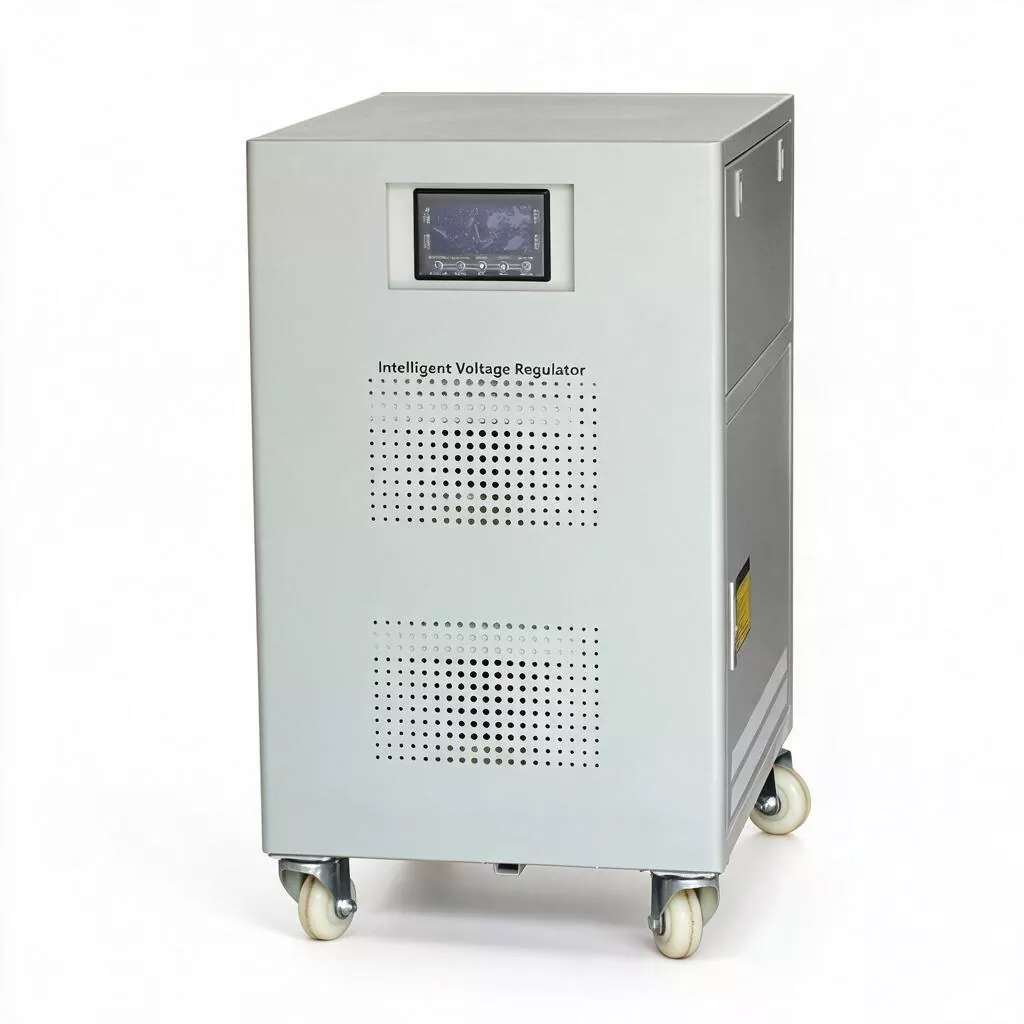

Servomoteur triphasé 30kVA AVR

Pour l'ingénieur en chef de l'usine et le superviseur de la maintenance des équipements, lors de la planification du système électrique, « l'espace » et la « puissance » sont toujours une paire de facteurs contradictoires qui nécessitent un examen attentif. Surtout dans les parcs industriels urbains où les terrains sont rares, la superficie de la salle de distribution est souvent fixée lors de la construction des bâtiments de l'usine, et l'augmentation ultérieure des coûts de génie civil est extrêmement élevée et le processus est long.

Le servomoteur triphasé 30KVA AVR peut résoudre efficacement ce problème. Il partage exactement la même taille de châssis, les mêmes positions des trous de base d'installation et la même disposition des bornes d'entrée et de sortie avec le SBW-20KVA de plus faible capacité, mais il peut accueillir un transformateur de compensation et une bobine de régulation de tension de plus grande taille. La capacité de sortie nominale passe de 20KVA à 30KVA.

Cela signifie que lorsque votre ligne de production passe d'une charge de 15 à 18 kW à une charge de 22 à 27 kW, vous n'avez pas besoin de contacter l'équipe de construction pour abattre les murs et percer des trous, vous n'avez pas besoin de refaire les barres d'acier de fondation de l'armoire de distribution, ni de vous soucier de savoir si les câbles entrants et sortants d'origine sont trop courts. Il suffit de retirer la machine entière de 20 KVA, de la mettre en place à 30 KVA et de reconnecter les câbles pour terminer la mise à niveau « de type saut de capacité ».

Paramètre du produit

Avantages en termes de performances

La capacité nominale de 30 KVA correspond à un courant nominal d'environ 46 A (triphasé 380 V), qui peut couvrir toute la chaîne d'assemblage des petites et moyennes usines, les grands compresseurs d'air à vis (niveau 37 kW), les systèmes de chauffage et hydrauliques des machines de moulage par injection de 200 à 300 tonnes, ainsi que les unités de climatisation centrales de grande puissance dans les centres commerciaux et les immeubles de bureaux.

Le courant de démarrage du moteur peut atteindre 7 à 8 fois le courant nominal. Les stabilisateurs de tension électroniques ordinaires sont sujets à des erreurs de contournement ou à des dommages dus à une surintensité instantanée. Bien que le SBW-30KVA adopte une servorégulation par induction électromagnétique, il n'y a aucun risque de panne de surintensité du dispositif à semi-conducteur de puissance. Ses composants de transformateur et de balais de charbon ont une capacité de surcharge à court terme extrêmement forte, qui peut faire face sereinement aux tests sévères apportés par les démarrages et arrêts fréquents des gros moteurs.

De plus, le servomoteur triphasé 30KVA AVR adopte une technologie de régulation indépendante triphasée phase par phase. Même dans des conditions de charge élevée où le courant triphasé est déséquilibré, il peut stabiliser la tension de sortie de chaque phase avec une précision de ± 3 %. Le ventilateur intelligent à température contrôlée est combiné au système d'isolation de haute qualité de niveau A pour garantir un fonctionnement continu 24 heures sur 24 à pleine charge dans un environnement de 40 ℃, ce qui en fait un véritable « lecteur robuste de qualité industrielle ».

Principales fonctionnalités

1. Densité de puissance ultra élevée

Les dimensions extérieures sont de 500×380×670mm, exactement les mêmes que celles du modèle 20KVA, mais avec une augmentation de capacité de 50%. La densité de puissance est la meilleure du secteur, particulièrement adaptée aux projets de rénovation et de mise à niveau dans des salles de distribution avec un espace limité et aucune possibilité d'agrandissement. Les trous d'installation et les bornes de câblage sont cohérents, permettant un remplacement rapide en quelques minutes.

2. Tolérance élevée aux charges d’impact

Spécialement optimisé pour les charges inductives telles que les moteurs haute puissance, les compresseurs et les pompes hydrauliques, le servomoteur triphasé 30 KVA AVR peut résister à des courants d'impact à court terme dépassant de 8 fois le courant nominal sans déclenchement ni contournement, assurant le démarrage en douceur des équipements à charge lourde et évitant les interruptions de production causées par une chute de tension de démarrage.

3. Stabilité à long terme dans des conditions de charges lourdes

En utilisant des bobines de transformateur de compensation épaissies et des composants de brosse de plus grande taille, la capacité de charge de courant nominale est augmentée à 46 A, avec une génération de chaleur inférieure. L'augmentation nette de la température est inférieure à 60 °C et, combinée à un système de refroidissement à air pulsé, elle peut effectuer des opérations continues en trois équipes dans des environnements industriels à haute température et poussiéreux.

4. Régulation indépendante de haute précision triphasée

Le circuit d'échantillonnage détecte et pilote indépendamment la tension de chaque phase, même lorsque la charge triphasée est gravement déséquilibrée (par exemple, en connectant simultanément une grande quantité d'éclairage monophasé et d'alimentation triphasée), il peut stabiliser indépendamment chaque sortie de phase à ± 3 % pour protéger efficacement les automates sensibles à la tension, les servomoteurs et les instruments de contrôle de température de précision.

5. Structure de topologie électromagnétique de haute fiabilité

Différent des stabilisateurs de tension entièrement électriques, cette machine adopte une structure de servomoteur + régulateur de tension de type colonne, sans dispositifs de commutation de puissance vulnérables, avec une forte résistance aux surtensions de foudre et adaptée aux zones industrielles éloignées avec une mauvaise qualité de réseau (harmoniques sévères, fluctuations de tension drastiques). La durée de vie conçue dépasse 15 ans, avec un taux de défaillance extrêmement faible tout au long du cycle de vie.

6. Protection complète et contournement au niveau du système

Protection intégrée à six couches comprenant les surcharges, les surtensions, les sous-tensions, les courts-circuits, la surchauffe et la perte de phase, ainsi que les fonctions de double dérivation mécanique/électrique intégrées. Lorsqu'une anomalie interne se produit, il passe automatiquement en toute transparence à l'alimentation directe du secteur, garantissant que les charges critiques ne sont jamais mises hors tension, tandis que le panneau émet des indications d'alarme sonores et visuelles.

7. Capacité d'extension d'interface flexible

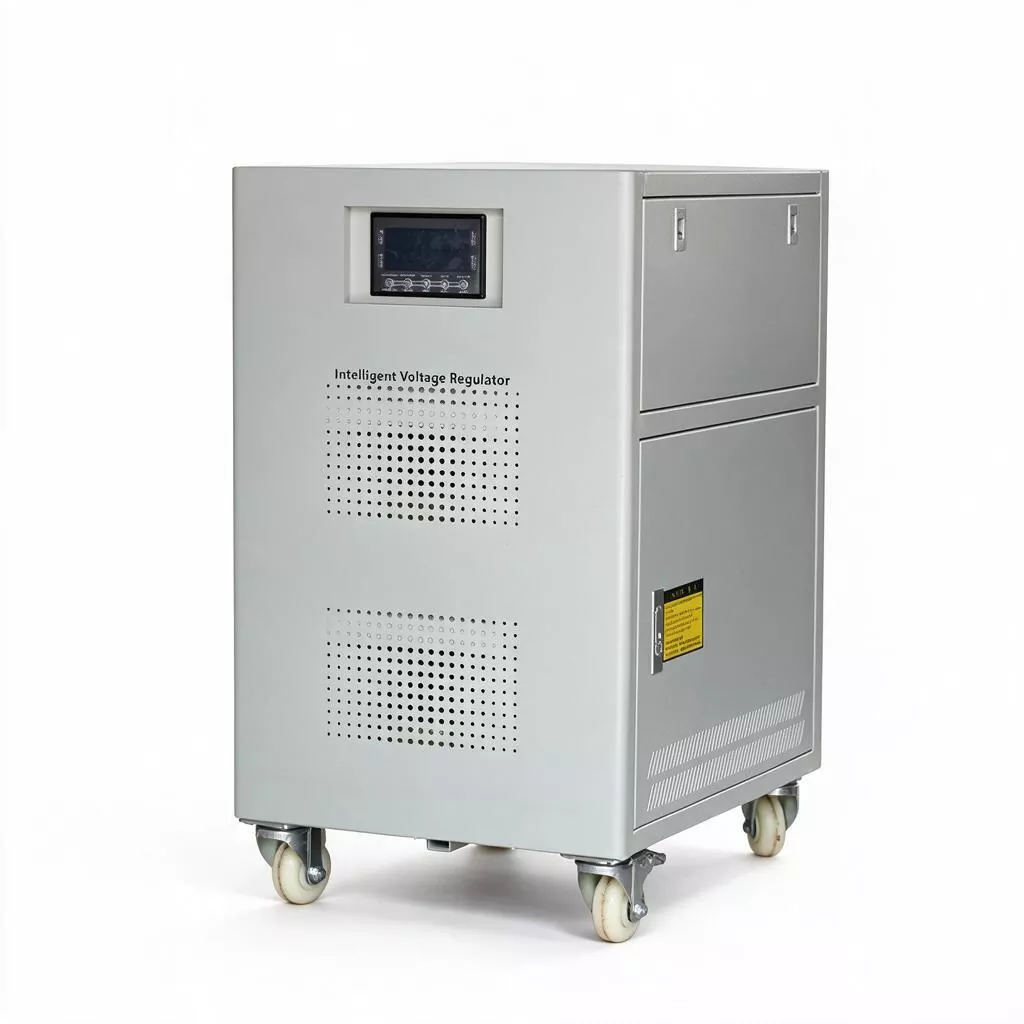

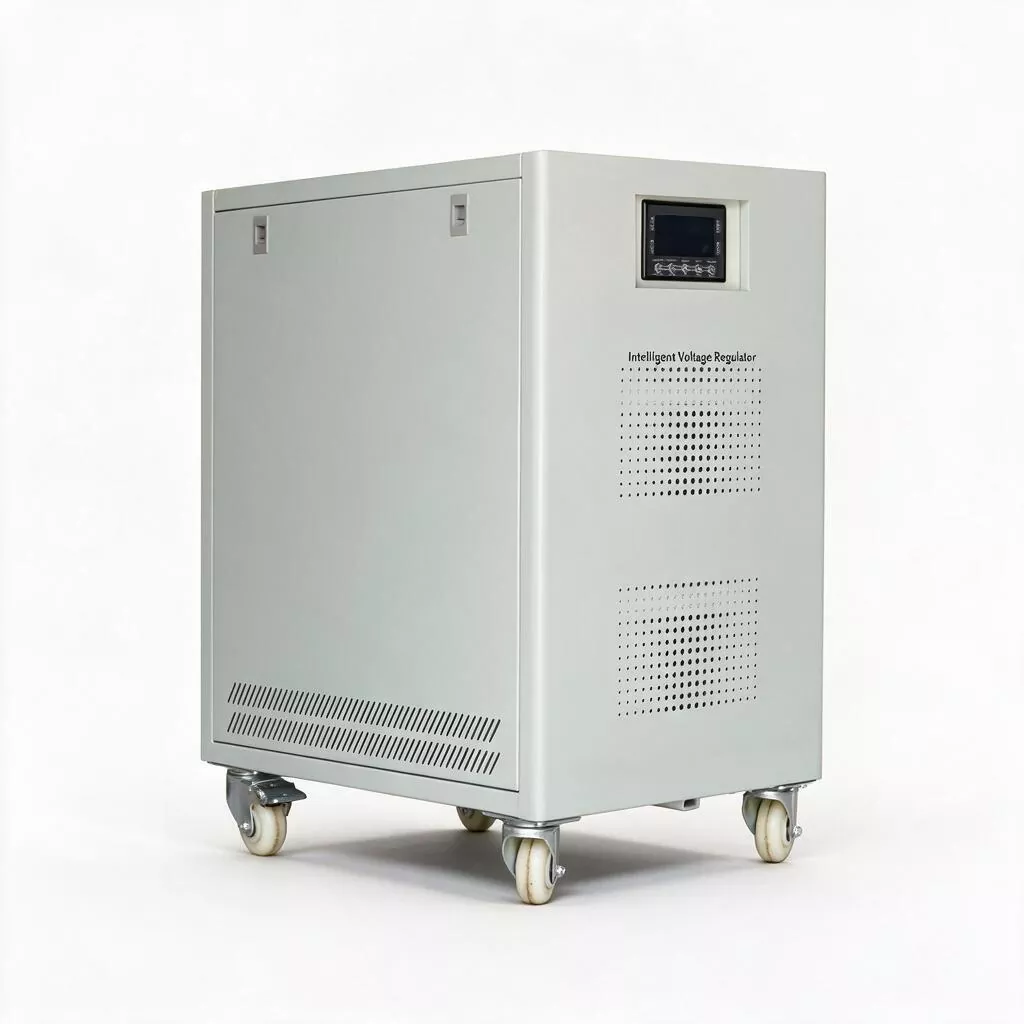

La configuration standard comprend un affichage numérique de la tension triphasée à LED ; L'interface de communication RS485 en option, prenant en charge le protocole Modbus-RTU, peut être connectée aux systèmes DCS d'usine ou aux plates-formes de gestion de l'énergie (EMS), permettant la surveillance à distance, l'enregistrement des tendances de tension et l'avertissement de panne.

Applications du produit

1. Gestion centralisée de la distribution électrique pour les petites et moyennes usines : Installé au niveau de l'armoire principale d'arrivée de l'atelier, il assure une stabilisation centralisée de la tension pour l'ensemble de la ligne de production (groupes de machines à commande numérique, matériel de soudage, matériel de levage), améliorant la qualité de l'énergie de l'ensemble de l'atelier.

2. Industrie du moulage par injection et du moulage sous pression à grande échelle : fournit une alimentation électrique stable pour les anneaux de chauffage et les moteurs de pompe à huile hydraulique des machines de moulage par injection de 200 T à 350 T, empêchant les fluctuations de tension de provoquer des températures de chauffage incontrôlées ou une pression d'injection instable, et réduisant le taux de rebut.

3. Système d'air comprimé : équipé de compresseurs d'air à vis et de compresseurs d'air à piston de 37 kW et moins, il résout le problème de l'impact du courant important lors du démarrage, assurant une pression stable du système d'air comprimé et protégeant les contacteurs et les relais thermiques.

4. Système CVC commercial à grande échelle : convient aux unités refroidies à l'eau de climatisation centrale, aux ventilateurs de tour de refroidissement et aux pompes à eau de circulation dans les centres commerciaux à grande échelle, les hôtels et les immeubles de bureaux, fournissant une alimentation à tension stable pour éviter le déclenchement de la protection contre la surchauffe du compresseur en raison de la basse tension.

5. Traitement des métaux et formage de la tôle : fournit une alimentation électrique pure pour les systèmes hydrauliques et les contrôleurs CNC des grandes cisailles, cintreuses et poinçonneuses, garantissant la précision du traitement et la durée de vie des moules.

6. Traitement de l'eau et installations municipales : Utilisé dans les grandes centrales électriques pour les pompes à eau, les ventilateurs d'aération dans les usines de traitement des eaux usées et les stations de pompage de drainage municipales, etc., pour assurer le fonctionnement stable des infrastructures publiques.

Services de personnalisation

KTAC fournit des services OEM/ODM, y compris la couleur d'apparence, la méthode d'emballage, la plage de tension d'entrée/sortie et les modules de fonctions spéciaux (tels que les dispositifs de filtrage EMI, les dispositifs de protection contre la foudre, les interfaces de surveillance RS232/RS485), etc. Veuillez nous contacter pour des solutions personnalisées.

FAQ

1. Le SBW-30KVA et le 20KVA ont exactement les mêmes dimensions. Comment l’augmentation de capacité est-elle réalisée en interne ?

Sans modifier le cadre de l'armoire, nous améliorons la densité de conversion d'énergie par unité de volume en optimisant les matériaux magnétiques (en utilisant des tôles d'acier au silicium haute performance à haute perméabilité) et en améliorant le processus d'enroulement des bobines. Dans le même temps, nous renforçons la conception des conduits d'air de dissipation thermique pour garantir que l'augmentation de la température reste dans la plage standard. Cette conception « petite taille, haute puissance » a été entièrement vérifiée dans des modèles matures produits en série.

2. Mon usine utilisait à l'origine un stabilisateur de 20 KVA. Maintenant, la charge a augmenté. Puis-je le remplacer directement par celui-ci de 30KVA ?

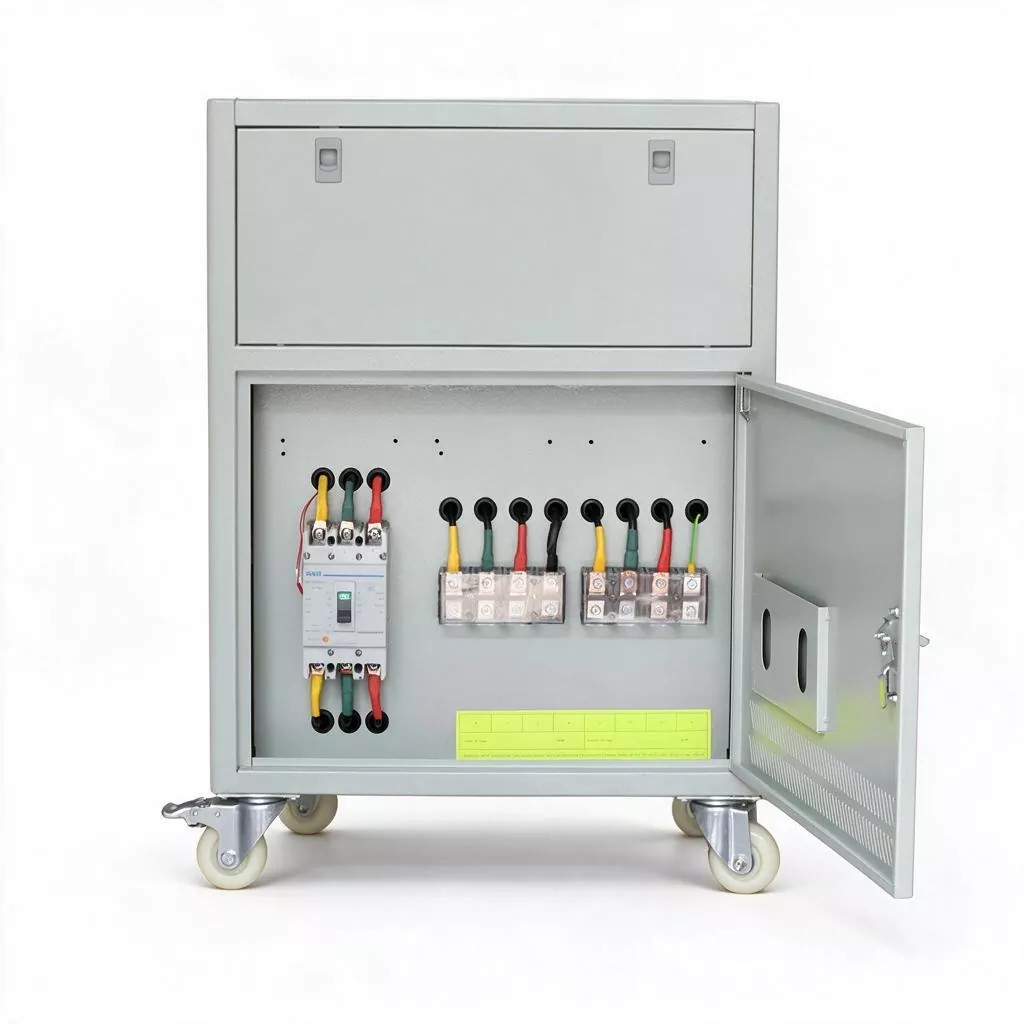

Dans la plupart des cas, c'est possible. Les dimensions du trou de base d'installation et l'espacement entre les bandes de cuivre d'entrée/sortie des deux sont exactement les mêmes. Cependant, veuillez vérifier si les spécifications du câble d'arrivée frontal et du disjoncteur sont suffisantes : le courant nominal du 30 KVA est d'environ 46 A. Il est recommandé d'utiliser un disjoncteur ≥63A et un câble à âme en cuivre ≥10mm² à l'extrémité avant. Notre équipe technique peut fournir des services d’inspection sur site avant le remplacement.

3. Comment le 30KVA gère-t-il le courant d'impact lors du démarrage de gros moteurs ?

Le régulateur de tension de type servomoteur est essentiellement un gros transformateur variable. Son inertie électromagnétique lui permet d'autoriser des surcharges à court terme. Le contact glissant entre le balai de charbon et la bobine peut résister à plusieurs fois l'impact instantané du courant nominal. Le circuit de contrôle retardera le jugement et ne déclenchera pas de protection contre les surintensités comme le stabilisateur électronique. Tant que le courant d'impact chute dans les 5 secondes, le stabilisateur peut rester en fonctionnement normal.

4. Le servomoteur triphasé 30KVA AVR peut-il vraiment atteindre un rendement de 96 % ? Est-il toujours économe en énergie dans des conditions de charge légère ?

Oui, en fonctionnement à pleine charge, l'efficacité est ≥96 %. Sous une charge légère (taux de charge de 40 à 60 %), en raison de l'augmentation relative de la perte de fer, l'efficacité chutera légèrement à environ 93 à 95 %, mais elle reste bien supérieure à celle des stabilisateurs de saturation magnétiques traditionnels. Nous recommandons de maintenir le taux de charge entre 50 % et 80 % pour obtenir la meilleure efficacité énergétique globale.

5. Comment fonctionne la régulation indépendante triphasée ?

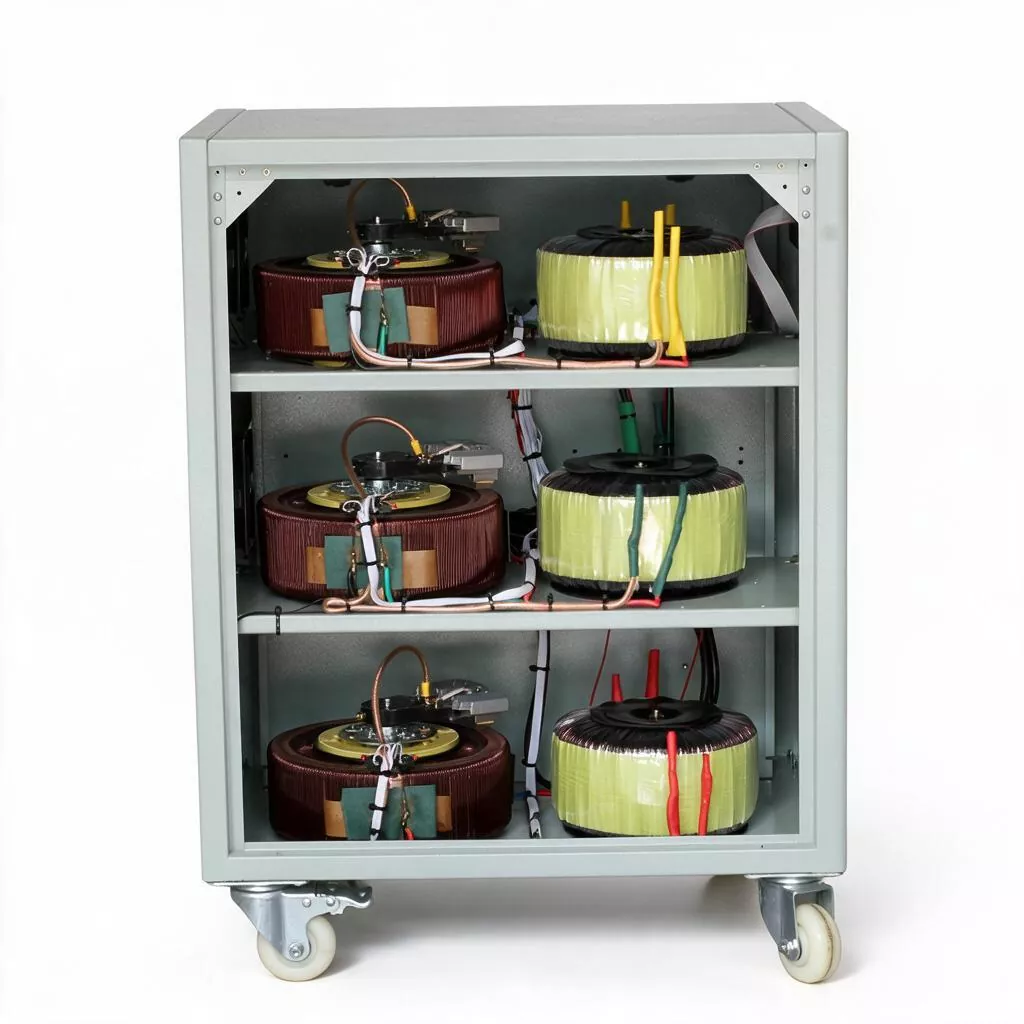

À l’intérieur de l’équipement se trouvent trois transformateurs d’échantillonnage, des circuits imprimés de commande et des mécanismes d’entraînement de servomoteurs complètement indépendants. Lorsque la tension de la phase A est faible, seul le balai de charbon de la phase A est déplacé vers le haut pour une pression supplémentaire, tandis que les phases B et C ne sont pas du tout affectées. Cela garantit la régulation complète du découplage de la tension de sortie triphasée. Même si la charge triphasée côté utilisateur est fortement déséquilibrée, la tension triphasée à l'extrémité de sortie conserve toujours une symétrie élevée.

6. Quelles sont les principales tâches de maintenance quotidienne de l’équipement ?

L'entretien quotidien est très simple : tous les trimestres, vérifiez et nettoyez la poussière du balai de charbon (à l'aide d'un aspirateur pour l'enlever de l'orifice de ventilation), tous les six mois, vérifiez si la longueur du balai de charbon est usée en dessous de la ligne de marquage, et serrez les vis du terminal d'entrée et de sortie une fois par an. Par rapport aux équipements électroniques qui nécessitent une détection régulière de la capacité du condensateur électrolytique, le volume de maintenance et le coût des pièces de rechange de la série SBW sont très avantageux.
