Servomoteur triphasé 50 kVA AVR

Les usines modernes et les grandes installations commerciales sont remplies d'un grand nombre de charges non linéaires : convertisseurs de fréquence, servomoteurs, UPS, alimentations à découpage, pilotes d'éclairage LED, etc. Elles génèrent une grande quantité de courant harmonique (principalement les 5ème, 7ème et 11ème harmoniques) pendant le fonctionnement.

Ces harmoniques non seulement exacerbent la génération de chaleur et la perte du stabilisateur de tension lui-même, mais plus sérieusement encore, elles seront réinjectées dans le réseau électrique, provoquant une augmentation supplémentaire de la température dans les enroulements du transformateur, un échauffement excessif de la ligne neutre, une panne de surintensité de la batterie de condensateurs de compensation de puissance réactive, et même provoquant le déclenchement erroné de l'interrupteur principal de la ligne entrante.

De plus, le déséquilibre des charges triphasées entraînera une dérive du point neutre, provoquant des écarts de la tension triphasée du côté basse tension de la salle de distribution d'énergie à des degrés divers, affectant la qualité de l'énergie de tous les utilisateurs sur l'ensemble du bus.

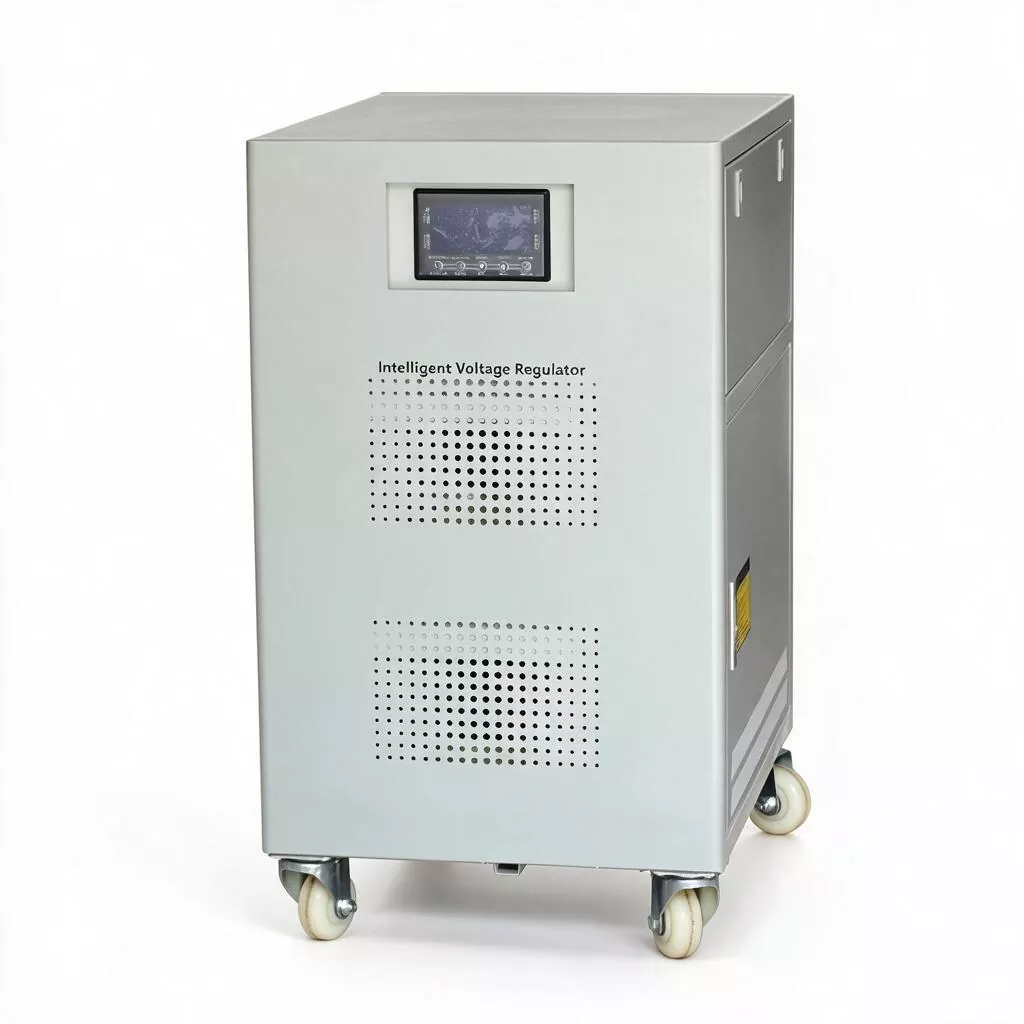

Le servomoteur triphasé 50KVA AVR n'est pas un simple dispositif de régulation de tension électromagnétique :

1. Isolation électrique bidirectionnelle : en compensant le couplage électromagnétique du transformateur, le SBW-50KVA forme une couche d'isolation électrique naturelle entre l'entrée et la sortie, affaiblissant efficacement les surtensions de foudre et les pointes de tension du côté du réseau électrique qui envahissent les équipements sensibles en aval, et supprimant l'injection inverse du courant harmonique du côté charge vers le côté réseau électrique.

2. Régulation de découplage indépendante triphasée : chaque phase dispose d'un circuit d'échantillonnage, de contrôle et d'asservissement indépendant. Même si la charge à l'arrière est gravement déséquilibrée (par exemple, la phase A est connectée à un grand nombre d'équipements d'éclairage et de bureau monophasés, tandis que les phases B et C sont connectées à une alimentation triphasée), le stabilisateur de tension peut stabiliser la tension de sortie triphasée dans la plage de précision, éliminant ainsi le problème de tension de bus asymétrique provoqué par la dérive du point neutre et réduisant la perte du côté basse tension du transformateur.

3. Haute tolérance et performances anti-choc : différent du schéma électronique qui repose sur l'IGBT/SCR pour la régulation du hachage, ce produit adopte une servorégulation par induction électromagnétique, ne génère pas d'harmoniques de fréquence de commutation et le taux de distorsion de la forme d'onde de sortie est inférieur à 0,1 %. Dans le même temps, ses composants de transformateur et de balais de charbon ont une résistance thermique à court terme extrêmement élevée, qui peut faire face calmement à l'impact de surtension de plusieurs fois le courant nominal lors du démarrage de grands compresseurs, ventilateurs et presses, et ne déclenchera pas facilement une protection de dérivation de surintensité comme les équipements électroniques.

4. Surveillance et interconnexion au niveau du système : le produit est réservé aux interfaces de communication RS485 et aux signaux d'alarme à contact sec, qui peuvent être intégrés de manière transparente dans le système de gestion de l'énergie de l'usine (EMS) ou le système de surveillance de l'alimentation (SCADA), permettant une surveillance à distance en temps réel des paramètres clés tels que la tension d'entrée/sortie, le courant de charge et la température interne, et prenant en charge l'interconnexion avec les disjoncteurs frontaux, les armoires de commutation à double alimentation ATS et la construction d'un système complet de garantie d'alimentation intelligente.

Paramètre du produit

Principales fonctionnalités

1. Purification bidirectionnelle de l’énergie électrique

En exploitant les caractéristiques d'isolation électromagnétique du transformateur de compensation, il bloque efficacement la transmission inverse des harmoniques (en particulier les 5e, 7e et 11e harmoniques) du côté charge vers le réseau électrique, réduisant ainsi les risques de défaillance des transformateurs et des dispositifs de compensation de puissance réactive ; en même temps, il supprime le scintillement de tension et l'impact des surtensions du côté du réseau électrique, fournissant ainsi une alimentation électrique pure pour les charges de précision.

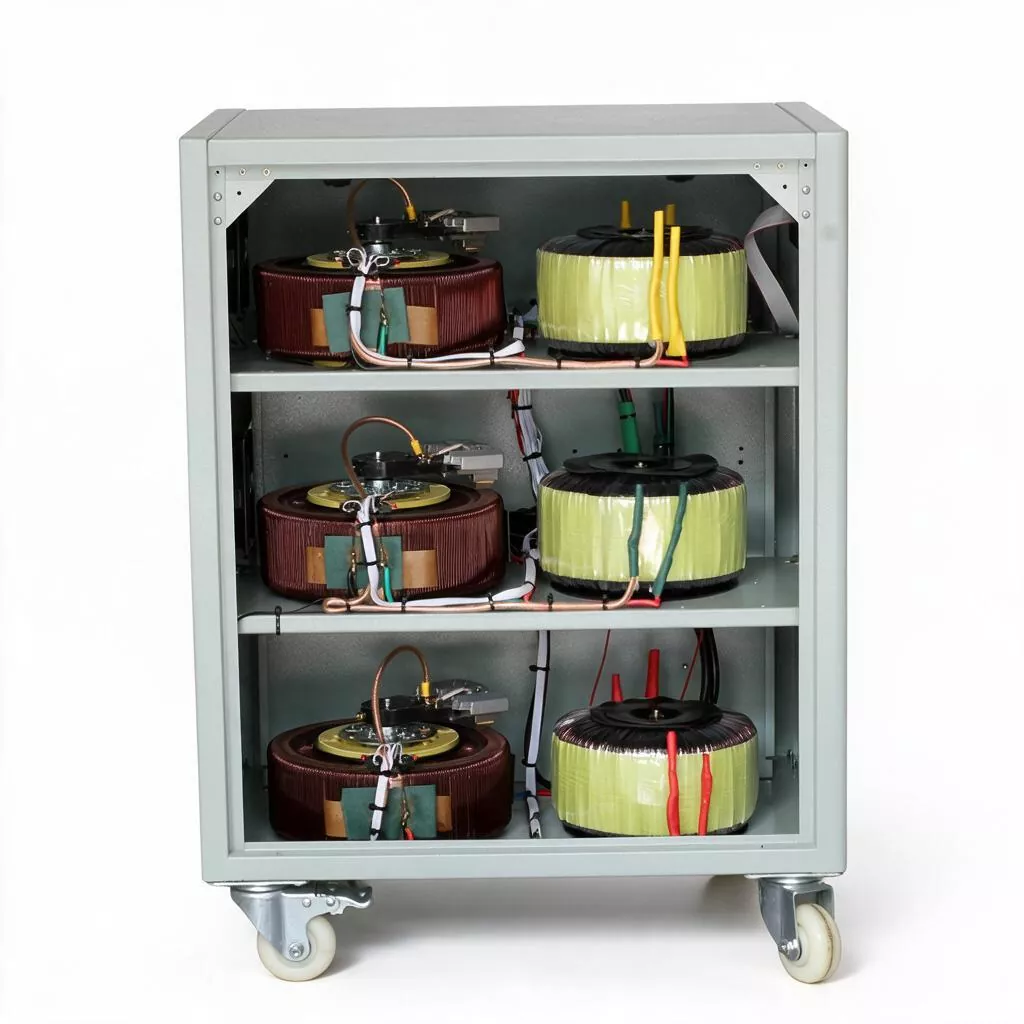

2. Régulation indépendante triphasée de haute précision

Grâce à une technologie d'échantillonnage et de contrôle indépendante phase par phase, chaque tension de phase est détectée et compensée séparément. Même si le courant de charge triphasé est gravement déséquilibré (degré de déséquilibre > 30 %), la tension triphasée de sortie peut toujours rester à ± 3 % dans des conditions normales, éliminant fondamentalement les risques de sécurité et les pertes supplémentaires causées par la dérive du point neutre.

3. Forte capacité de surcharge à court terme

Basé sur le principe de fonctionnement de l'induction électromagnétique, il présente une marge de surcharge naturelle et peut résister à court terme (≤ 5 secondes) à plus de 8 fois le choc de démarrage du courant nominal, particulièrement adapté aux charges d'impact démarrage-arrêt fréquentes telles que les convertisseurs de fréquence de grande puissance, les fours à moyenne fréquence et les gros équipements de levage.

4. Sortie harmonique zéro

La forme d'onde de sortie est une onde sinusoïdale standard, avec un taux de distorsion de forme d'onde < 0,1 % et ne génère aucune harmonique supplémentaire. Comparé aux stabilisateurs de tension électroniques traditionnels, il n'injecte pas d'interférences haute fréquence dans le réseau électrique et est particulièrement adapté aux lieux médicaux, aux tests de précision et aux lieux de communication soumis à des exigences strictes en matière d'environnement électromagnétique.

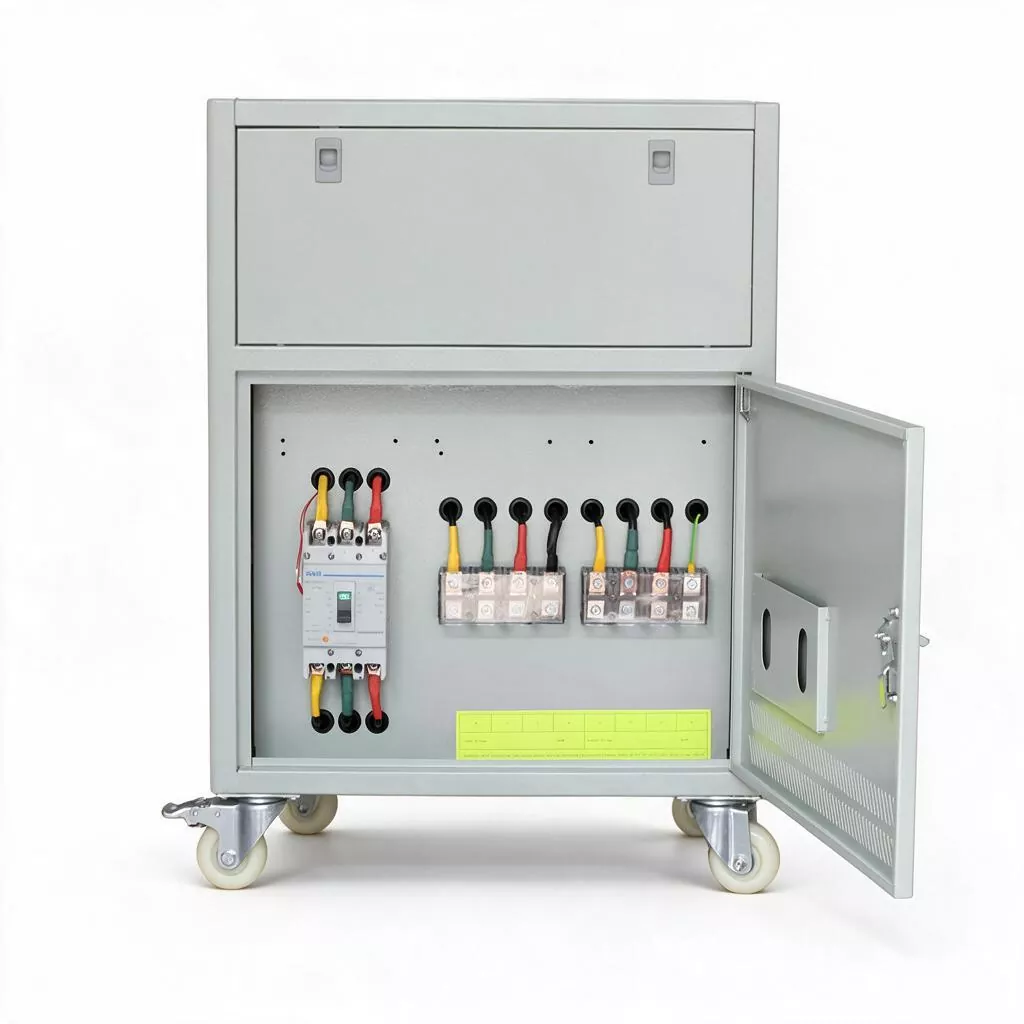

5. Protection redondante à double contournement

Intégré aux fonctions de double contournement manuel/automatique. En cas de défaut interne dans le stabilisateur de tension ou lors d'une maintenance régulière, il peut passer en toute transparence au mode d'alimentation directe via le commutateur de dérivation pour garantir que la charge ne perd jamais de puissance. Une fois la maintenance terminée, le servomoteur triphasé 50 KVA AVR peut être remis en mode de stabilisation de tension, l'ensemble du processus ne nécessitant aucun arrêt.

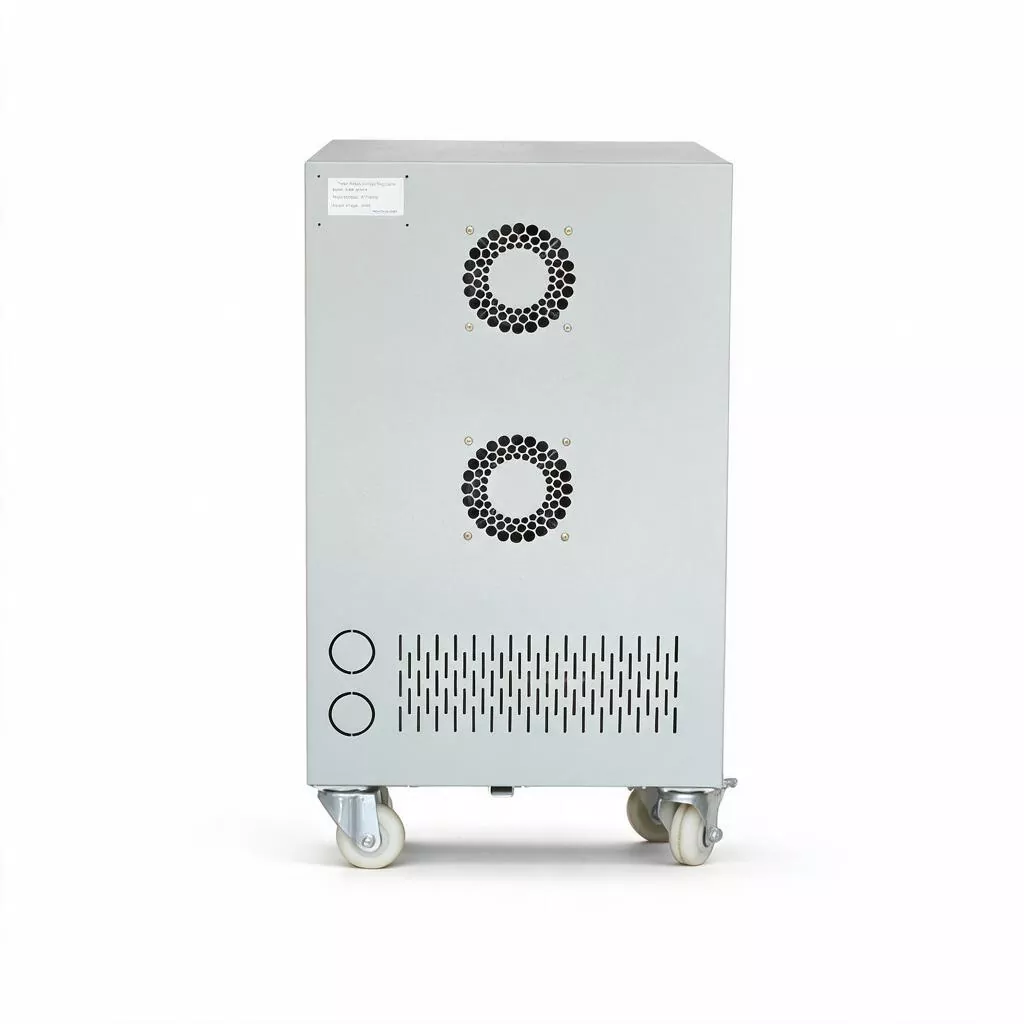

6. Dissipation thermique de grande capacité et conception à durée de vie ultra longue

Pour la génération de chaleur de niveau 50 KVA, des dissipateurs thermiques de grande taille et des ventilateurs intelligents à régulation de vitesse et à température contrôlée sont adoptés pour garantir que l'augmentation de température à pleine charge est < 60 ℃. En sélectionnant des matériaux de qualité A à haut niveau d'isolation et des balais de carbone importés résistants à l'usure, la durée de vie globale de la conception dépasse 15 ans et le coût global tout au long du cycle de vie est bien inférieur à celui des stabilisateurs de tension électroniques similaires.

7. Intégration profonde de la communication

La configuration standard comprend une interface de communication RS485 (protocole Modbus-RTU) et des modules de communication Profibus-DP ou Ethernet en option. Il peut être utilisé pour lire la tension triphasée, le courant, la température et l'état des alarmes dans la salle de contrôle en temps réel, permettant ainsi un fonctionnement sans personnel et une maintenance prédictive.

Applications du produit

1. Fabrication de précision et équipement haut de gamme : fournit des alimentations pures sans harmonique et très stables pour les lignes d'emballage et de test de semi-conducteurs, les machines à souder SMT et les groupes d'équipements CNC des centres de traitement de moules de précision, améliorant ainsi le taux de rendement.

2. Alimentation électrique pour les grands établissements médicaux : utilisée pour la stabilisation de la tension frontale et l'isolation harmonique des grands équipements d'imagerie médicale tels que les machines CT, les systèmes IRM (résonance magnétique) et les accélérateurs linéaires dans les services de radiologie et de médecine nucléaire des hôpitaux tertiaires, garantissant la qualité de l'imagerie et la sécurité des équipements.

3. Centres de données et nœuds Edge Computing : assurent la stabilisation de la tension et le contrôle des harmoniques pour les alimentations à découpage et les systèmes de climatisation de précision des salles de données de petite et moyenne taille et des salles de données de convergence de base 5G, réduisant ainsi les pertes harmoniques d'entrée de l'onduleur et prolongeant la durée de vie de la batterie.

4. Lignes de production de véhicules et de pièces automobiles : fournissez des armoires de commande et des systèmes de servocommande pour les postes de travail de robots de soudage, les robots de peinture et les grandes lignes d'estampage afin de garantir la précision de la liaison multi-axes et d'éviter les éclaboussures de soudage ou les défauts de peinture causés par les fluctuations de tension.

5. Grands complexes commerciaux : installées dans les centres commerciaux, les hôtels cinq étoiles et les grands halls d'exposition, les principales salles de distribution d'énergie assurent une optimisation centralisée de la qualité de l'énergie pour l'alimentation électrique et l'éclairage, les escaliers mécaniques et les unités de climatisation centrales de tout l'étage ou du bâtiment entier.

6. Industries chimiques et pharmaceutiques : assurent une protection de stabilisation de tension pour les moteurs d'agitation des cuves de réaction, les centrifugeuses et les groupes de compresseurs d'air, et suppriment également les harmoniques générées par les convertisseurs de fréquence du moteur contre les interférences avec les systèmes de contrôle DCS et les instruments sur site.

Personnalisation du support

KTAC propose des services OEM/ODM de servomoteur AVR triphasé de 50 KVA, y compris la couleur d'apparence, la méthode d'emballage, la plage de tension d'entrée/sortie et les modules de fonctions spéciaux (tels que les dispositifs de filtrage EMI, les dispositifs de protection contre la foudre, les interfaces de surveillance RS232/RS485), etc. Veuillez nous contacter pour des solutions personnalisées.

FAQ

1. Le stabilisateur de tension 50KVA peut-il vraiment obtenir l'effet « isolation harmonique » ?

Oui. Le SBW-50KVA fonctionne sur le principe d'un transformateur de compensation, avec isolation électromagnétique entre l'entrée et la sortie. Il a un effet d'atténuation naturel sur les harmoniques haute fréquence (en particulier celles situées au-dessus de la 5ème harmonique) (généralement capable d'atténuer de 30 % à 50 %). Dans le même temps, il ne génère pas d'harmoniques de fréquence de commutation (contrairement aux appareils électroniques de type PWM), ce qui peut réduire considérablement la pollution inverse des harmoniques du côté charge vers le réseau électrique. Si un contrôle harmonique plus approfondi est nécessaire, nous pouvons ajouter au préalable un filtre actif (APF) ou une dérivation de filtre passif.

2. Quelles sont les exigences relatives au disjoncteur frontal lorsque cet appareil est connecté au système de distribution d'énergie ?

Le courant nominal du modèle 50KVA est d'environ 76A (triphasé 380V). Compte tenu de la surtension de démarrage des charges de type moteur et d'une certaine marge de capacité, il est recommandé de configurer un disjoncteur à boîtier en plastique (MCCB) avec une valeur nominale de 100 A à 125 A à l'avant et de sélectionner une courbe de déclenchement de type C/D. Il est recommandé que le câble entrant utilise des spécifications YJV 3 × 25 mm² + 2 × 16 mm² ou supérieures, et les exigences spécifiques doivent être calculées en fonction de la longueur réelle de la ligne pour la chute de tension.

3. La régulation indépendante triphasée peut-elle résoudre le problème du courant neutre total excessif causé par une charge déséquilibrée ?

Cela peut résoudre le problème du déséquilibre de tension, mais la régulation indépendante triphasée ajuste la tension de chaque phase plutôt que de distribuer de force le courant de chaque phase. Si le courant triphasé côté charge est fortement déséquilibré (par exemple, la différence dépasse 50A), le stabilisateur de tension peut assurer la symétrie des tensions triphasées, mais il ne peut pas réduire le courant neutre. Dans ce cas, il est recommandé de répartir uniformément la charge monophasée au niveau du terminal de distribution d'énergie, et nous pouvons vous conseiller sur le plan de répartition de l'équilibrage de charge.

4. Le servomoteur triphasé 50KVA AVR a-t-il des fonctions de protection en mode bypass ?

En mode bypass manuel, les fonctions de protection électronique contre les surcharges et les surtensions du stabilisateur de tension ne participent pas. À ce stade, l'équipement arrière est alimenté directement par le secteur, perdant la protection stabilisatrice de tension mais maintenant la continuité. Il est recommandé aux utilisateurs d'organiser la maintenance dès que possible pendant le fonctionnement du bypass. Pendant le bypass automatique (commutation en cas de défaut), l'équipement surveillera toujours l'état du secteur. Si le secteur est gravement anormal et dépasse le seuil de sécurité, certains signaux de protection peuvent toujours déclencher l'alarme du disjoncteur frontal.

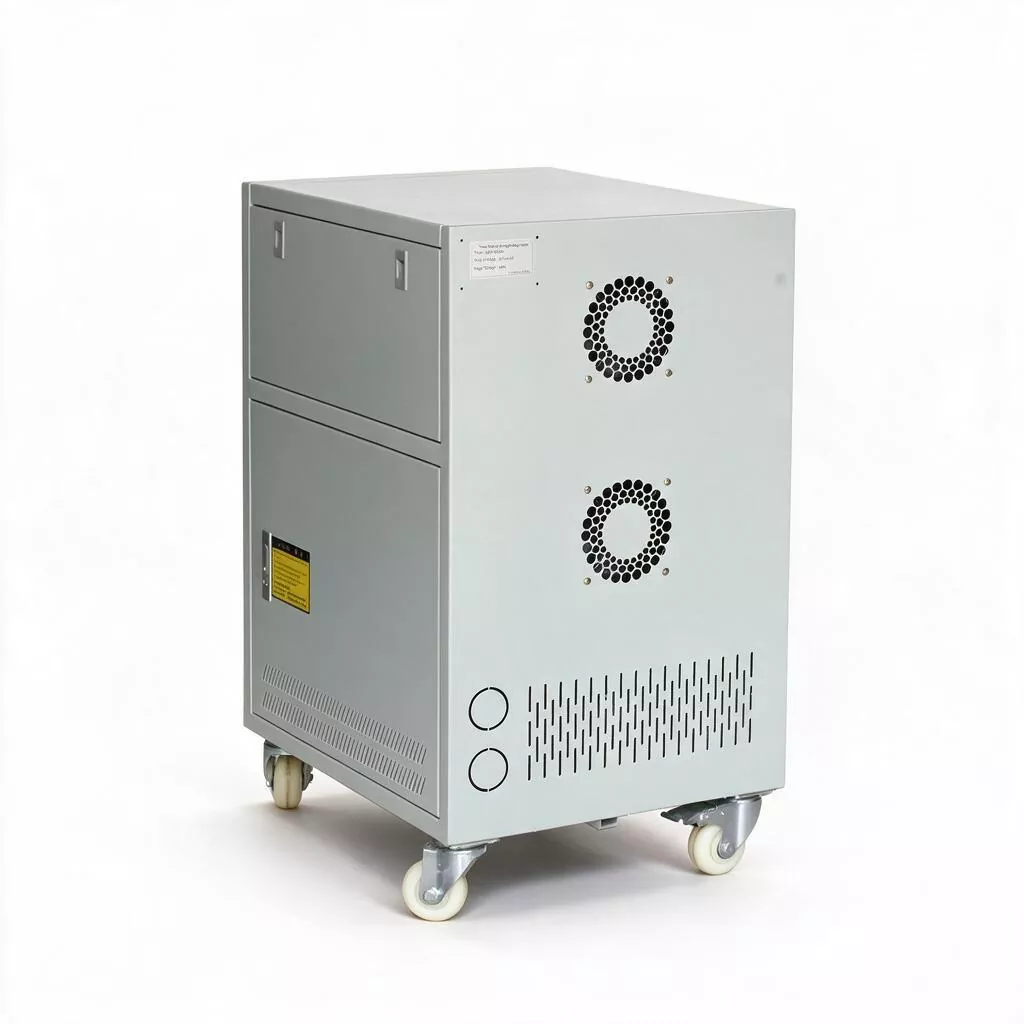

5. Quelles sont les particularités de la solution de refroidissement pour le modèle 50KVA ?

La perte de puissance et la génération de chaleur du modèle 50KVA (environ 2KW) sont nettement supérieures à celles des modèles de petite puissance. Nous adoptons une solution de refroidissement améliorée composée d'un « radiateur à tube de cuivre + ventilateur intelligent à double roulement à billes », avec la vitesse du ventilateur automatiquement ajustée sans changement progressif en fonction de la température interne. Dans un environnement à pleine charge de 40 ℃, l'augmentation de la température interne est strictement contrôlée à moins de 60 ℃. Il est recommandé de s'assurer qu'il y a un espace ≥ 30 cm pour la dissipation thermique et la ventilation sur les côtés avant, arrière, gauche et droit de l'équipement lors de l'installation.

6. La poussière du balai de charbon affectera-t-elle les autres composants électriques de l'armoire de distribution électrique ?

Le balai de charbon produira des traces de poussière de graphite lors d'un fonctionnement de glissement à long terme. Nous avons installé un bac de collecte de poussière dédié et un filtre à poussière amovible à l'intérieur de l'armoire. La majeure partie de la poussière est collectée au bas de la machine et ne s'échappe pas dans l'armoire de distribution électrique. Il est recommandé d'utiliser un aspirateur pour nettoyer l'orifice inférieur de collecte de poussière une fois tous les six mois, ce qui est très pratique à utiliser.
