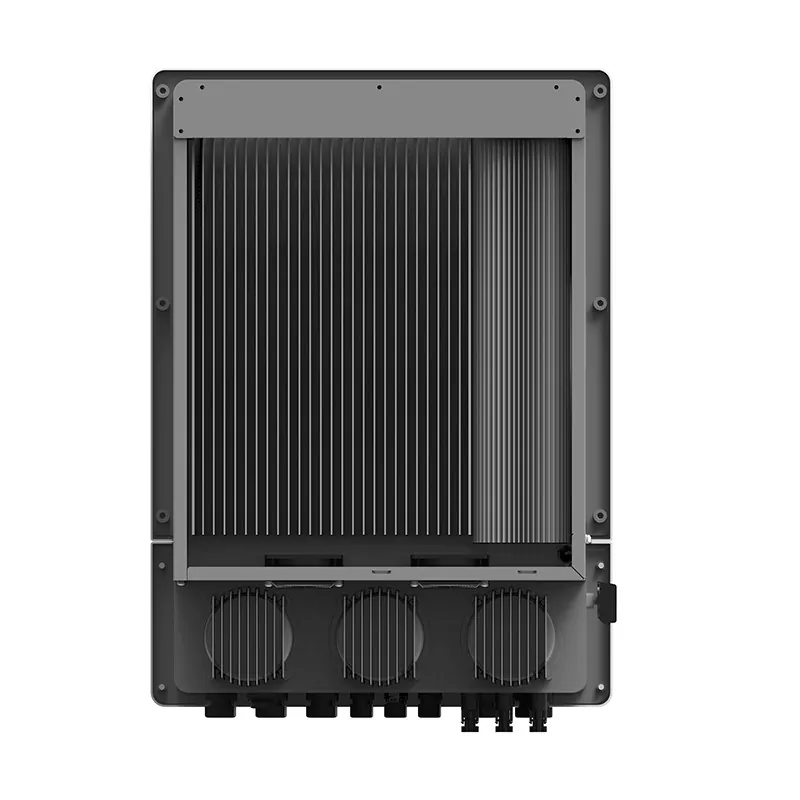

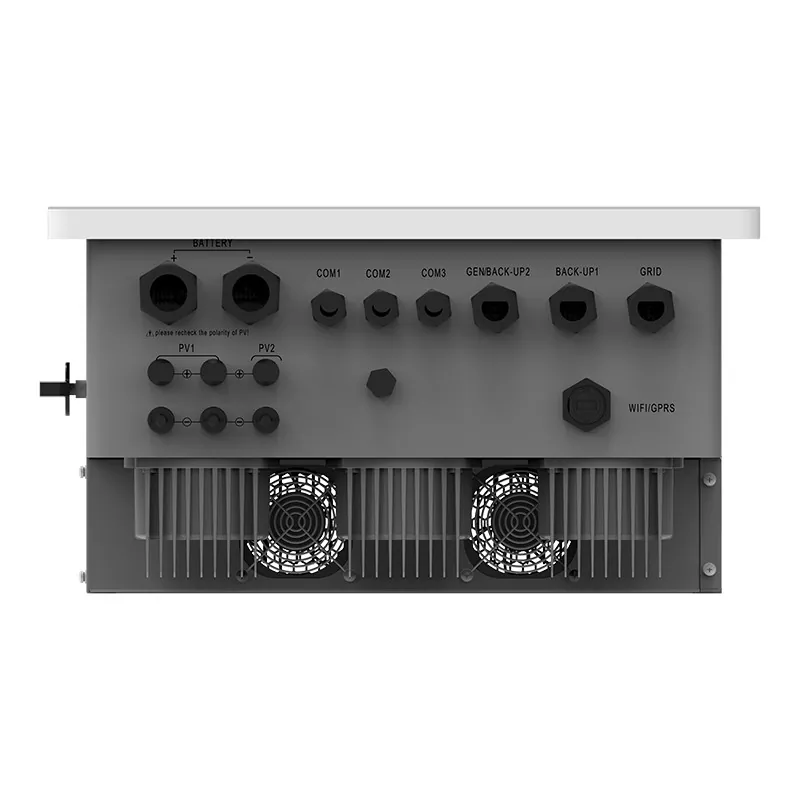

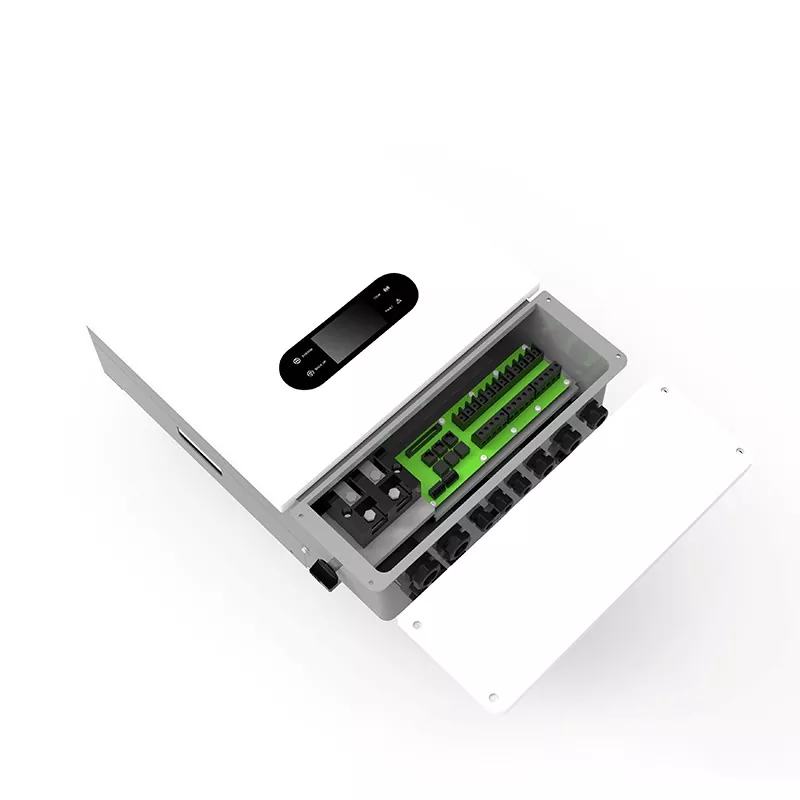

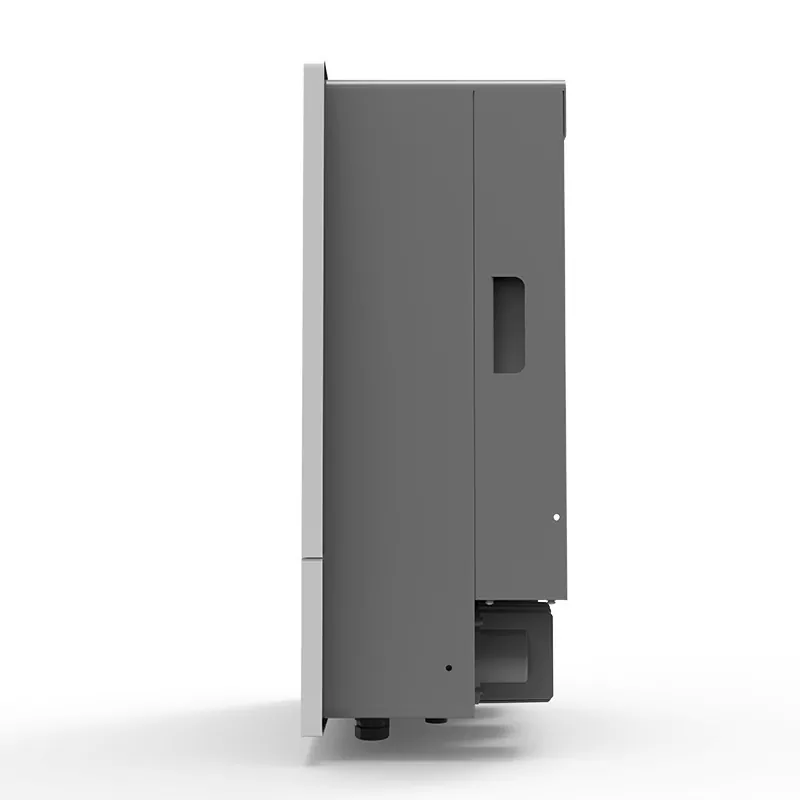

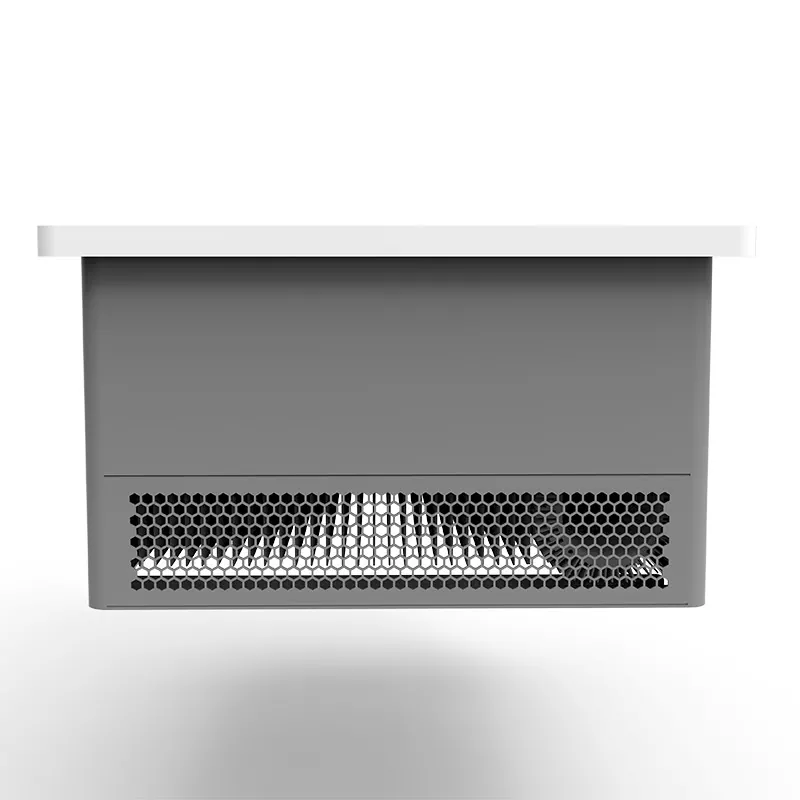

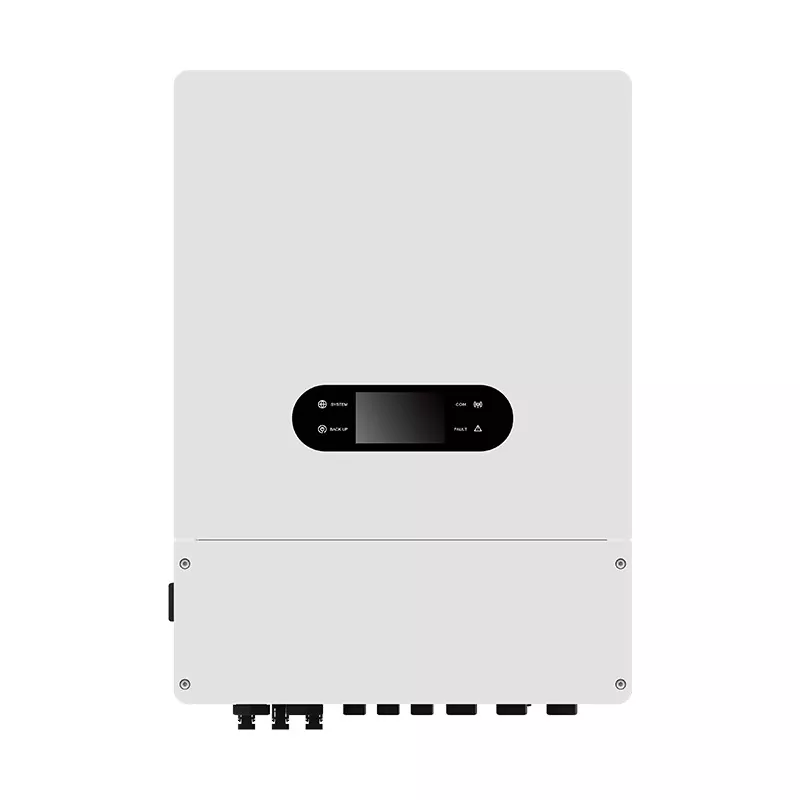

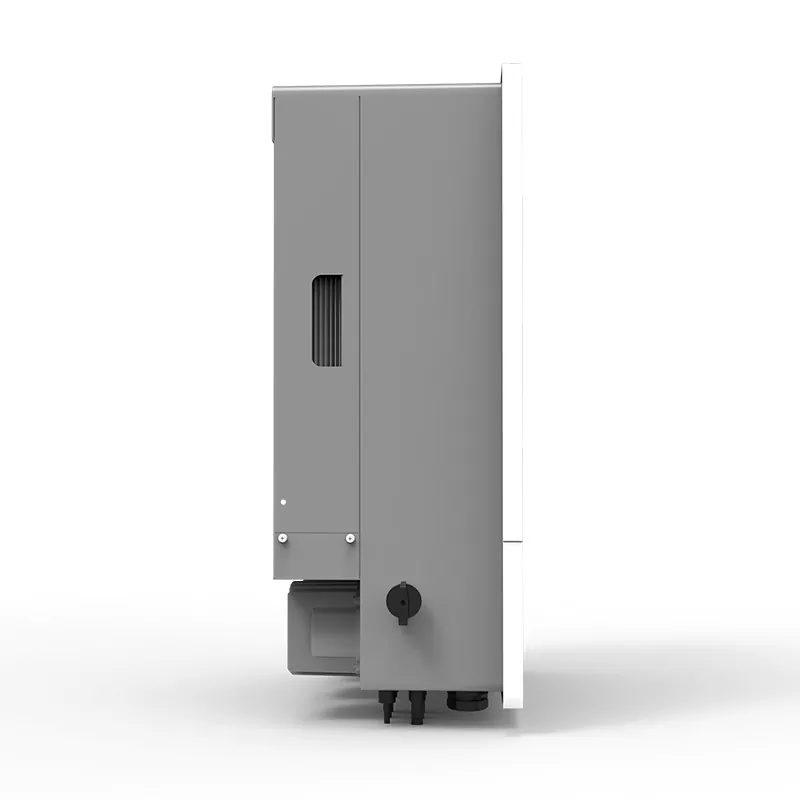

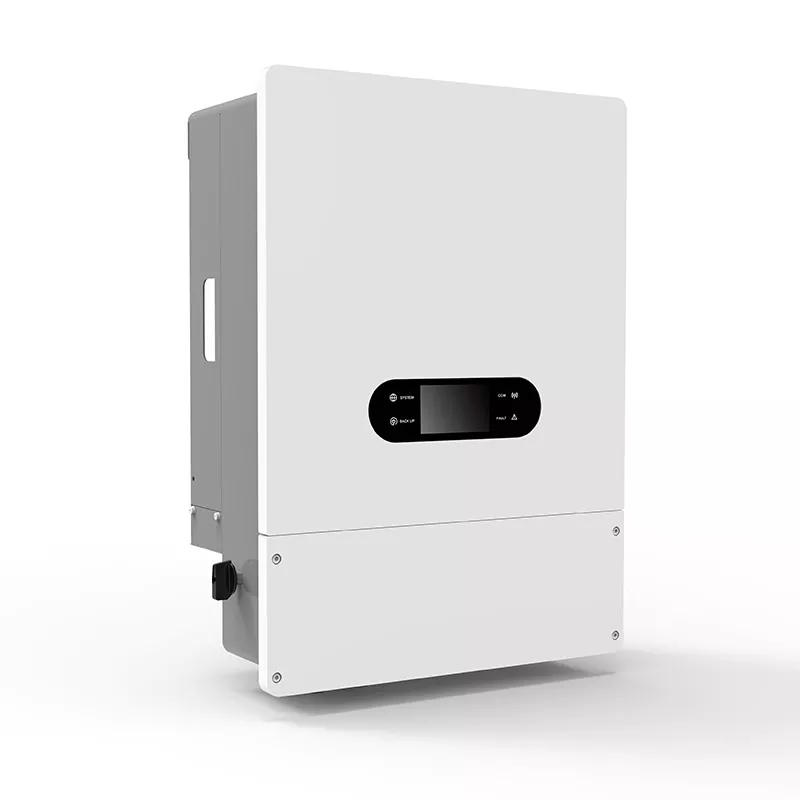

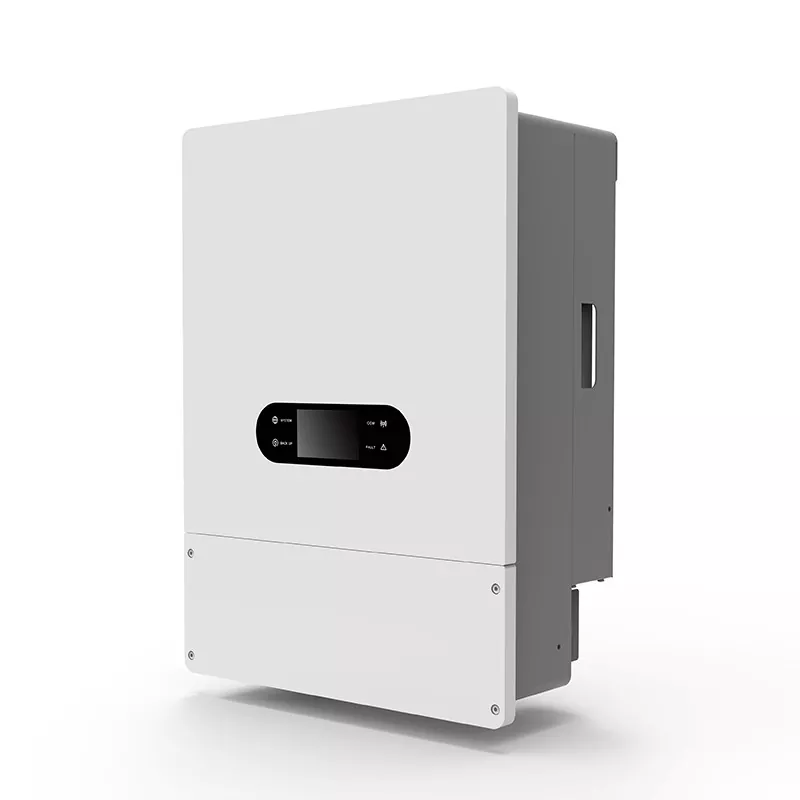

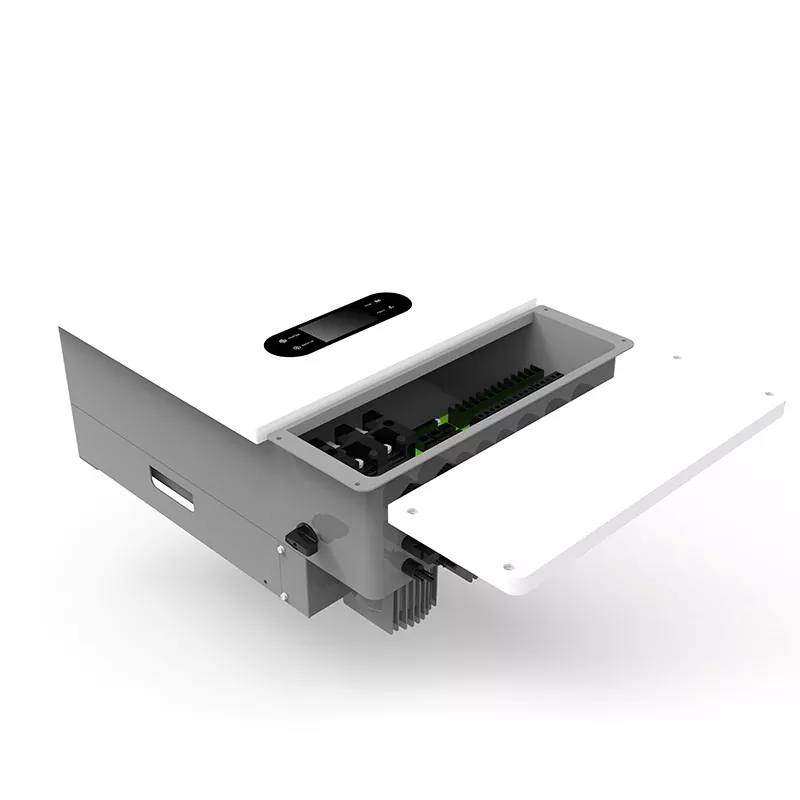

Onduleur solaire hybride triphasé 12 kW

L'onduleur solaire hybride triphasé de 12 kW (SUN-12KS48P3) est conçu pour les marchés européens et internationaux, intégrant des capacités de charge photovoltaïque, de stockage sur batterie, d'alimentation au réseau et de sauvegarde hors réseau dans une seule unité.

Sa conception unique permet un taux de surdimensionnement PV de 200 %, permettant la connexion de davantage de modules PV pour assurer la charge de la batterie et répondre aux demandes de charge hors réseau, même dans des conditions de faible luminosité.

Il dispose d'une interface de communication BMS intelligente intégrée pour une intégration transparente avec les systèmes de batteries au lithium grand public (tels que Pylontech et BYD). Le produit est conforme à plusieurs normes internationales de connexion au réseau, notamment NB/T32004, IEC62109 et EN50549-1, ce qui le rend adapté aux usines, aux fermes, aux immeubles de bureaux et aux zones isolées nécessitant une alimentation triphasée.

Avec un courant de charge/décharge maximal de 250 A et une puissance de pointe hors réseau supportant une surcharge de 200 % (pendant 15 secondes), il peut gérer les surtensions des moteurs et des compresseurs. Il offre un rendement maximal de 98 %, prend en charge l'entrée du générateur et la surveillance à distance, et assure une conversion d'énergie stable et fiable pour les charges triphasées.

Paramètre du produit

Points forts du produit

1. Conception MPPT à courant élevé

Deux canaux MPPT (courant d'entrée maximum 36 A/18 A) avec une large plage de tension de fonctionnement et une faible tension de démarrage ; parfaitement compatible avec les modules PV haute puissance 18 A pour améliorer l'efficacité de la production d'énergie dans des conditions de faible luminosité.

2. Capacité puissante de charge/décharge de la batterie

Courant de charge/décharge maximal jusqu'à 250 A, prenant en charge une charge et une décharge rapides pour répondre aux exigences de débit d'énergie élevé. Tension nominale de la batterie de 48 V ; compatible avec les batteries au lithium et au plomb. 3. Capacité de surcharge hors réseau de 200 %

En mode hors réseau, la puissance maximale peut atteindre 200 % de la puissance nominale pendant 15 secondes, démarrant facilement des charges inductives telles que des moteurs triphasés, des climatiseurs et des pompes à eau.

4. Connexion intelligente au réseau et commutation hors réseau

L'onduleur solaire hybride triphasé de 12 kW prend en charge l'injection liée au réseau et le fonctionnement indépendant hors réseau, avec des modes configurables (autoconsommation, arbitrage crête-vallée, priorité à l'alimentation de secours).

5. Haute compatibilité et évolutivité

Prend en charge l'intégration du générateur ; dispose d'une protection intégrée anti-reflux et anti-îlotage. Communique avec le BMS via RS485, CAN et d'autres interfaces pour la surveillance de l'état de la batterie en temps réel.

6. Fonctions de protection complètes

Comprend une protection contre l'inversion de polarité PV, une détection d'impédance d'isolation, une détection de courant de fuite et une protection contre les surtensions/surintensités/courts-circuits de sortie, garantissant un haut niveau de sécurité.

Applications du produit

1. Stockage d’énergie triphasé commercial et industriel

Convient aux petites usines, aux complexes commerciaux et aux immeubles de bureaux ; utilise les différences de prix de l'électricité en période de pointe pour réduire les coûts tout en servant d'alimentation de secours pour assurer la continuité opérationnelle.

2. Systèmes hors réseau à grande échelle

Fournit une alimentation triphasée stable pour les fermes, les sites miniers et les îles sans couverture réseau en s'intégrant aux panneaux photovoltaïques et aux batteries.

3. Autoconsommation PV

Idéal pour les maisons ou les domaines équipés de systèmes photovoltaïques triphasés ; donne la priorité à l’utilisation de l’énergie solaire, l’énergie excédentaire étant stockée dans des batteries ou injectée dans le réseau.

4. Intégration du générateur

Démarre automatiquement un générateur pour compléter l'alimentation pendant les périodes prolongées de temps couvert ou pluvieux, garantissant ainsi une alimentation électrique ininterrompue 24 heures sur 24 pour les systèmes hors réseau.

Services de personnalisation

KTAC propose des services OEM/ODM pour l'onduleur de la série GA, notamment :

1. Couleur du boîtier personnalisée et impression du logo

2. Réglage du protocole BMS pour les batteries tierces

3. Paramètres prédéfinis (par exemple, tensions de charge, fréquence de sortie)

4. Conception d'emballage et manuels d'utilisation multilingues

Contactez notre équipe technique pour une solution sur mesure.

Diplômes et certifications

Nos produits sont fabriqués selon un système de contrôle de qualité strict et ont été testés par des institutions tierces faisant autorité pour garantir leur sécurité, leur fiabilité et leur conformité aux exigences d'entrée sur le marché mondial.

Système de gestion de la qualité

GB/T 19001-2016 idt ISO9001 : 2015 – Usine de fabrication certifiée

Sécurité des produits et certification CEM

CE – Marché européen (directives LVD et EMC)

LVD – Conformité à la Directive Basse Tension

EMC – Conformité à la compatibilité électromagnétique

IEC62109 – Norme de sécurité pour les convertisseurs de puissance des systèmes photovoltaïques

IEC61000 – Norme de compatibilité électromagnétique

UN38.3 – Sécurité du transport des batteries au lithium (transport aérien/transport maritime/transport terrestre)

Conformité spécifique à l'industrie

NB/T32004-2018 – Norme chinoise de connexion au réseau photovoltaïque

EN50549-1 – Exigences européennes d’interconnexion des réseaux

VDE-4105 – norme allemande de raccordement au réseau

NRS-097-2-1 – Spécification du réseau sud-africain

IS16169 et IS16221 (BIS) – Norme indienne d’onduleur photovoltaïque

Propriété intellectuelle

Plus de 20 brevets valides, couvrant la topologie de l'onduleur, les algorithmes MPPT, les technologies de communication BMS et de gestion thermique

Toutes les certifications et rapports de tests peuvent être fournis sur demande. Pour les exigences de conformité sur des marchés spécifiques, veuillez contacter notre équipe technique.

FAQ

1. L'onduleur solaire hybride triphasé 12 KW peut-il être utilisé en parallèle ?

Oui, cette série prend en charge la connexion parallèle jusqu'à 6 unités ; veuillez consulter notre équipe d'assistance technique pour plus de détails.

2. Peut-il se connecter à un réseau triphasé de 380 V ?

Oui. Le SUN-12KS48P3 est un onduleur triphasé avec une tension de sortie nominale de 230/400 V (50/60 Hz), conforme aux normes des réseaux basse tension en Europe et dans la plupart des autres pays.

3. Le courant de sortie maximum en mode hors réseau est de 20 A ; comment pilote-t-il une charge de 10 kW ?

20 A à 230 V correspondent à environ 4,6 kW, mais le tableau indique une puissance nominale hors réseau de 1 200 W (probablement une faute de frappe pour 12 kW). En réalité, la puissance nominale hors réseau du 12KS48P3 est de 12 kW, correspondant à un courant d'environ 30 A (par phase). Veuillez vous référer à la plaque signalétique ou au dernier manuel pour des spécifications précises.

4. Quels protocoles de communication de marque de batterie sont pris en charge ?

L'onduleur solaire hybride triphasé 12 kW est doté d'interfaces RS485 et CAN intégrées et prend en charge les protocoles de batterie au lithium courants (tels que Pylontech, BYD, LG, AlphaESS, etc.), avec une compatibilité obtenue grâce à la configuration des paramètres BMS.
