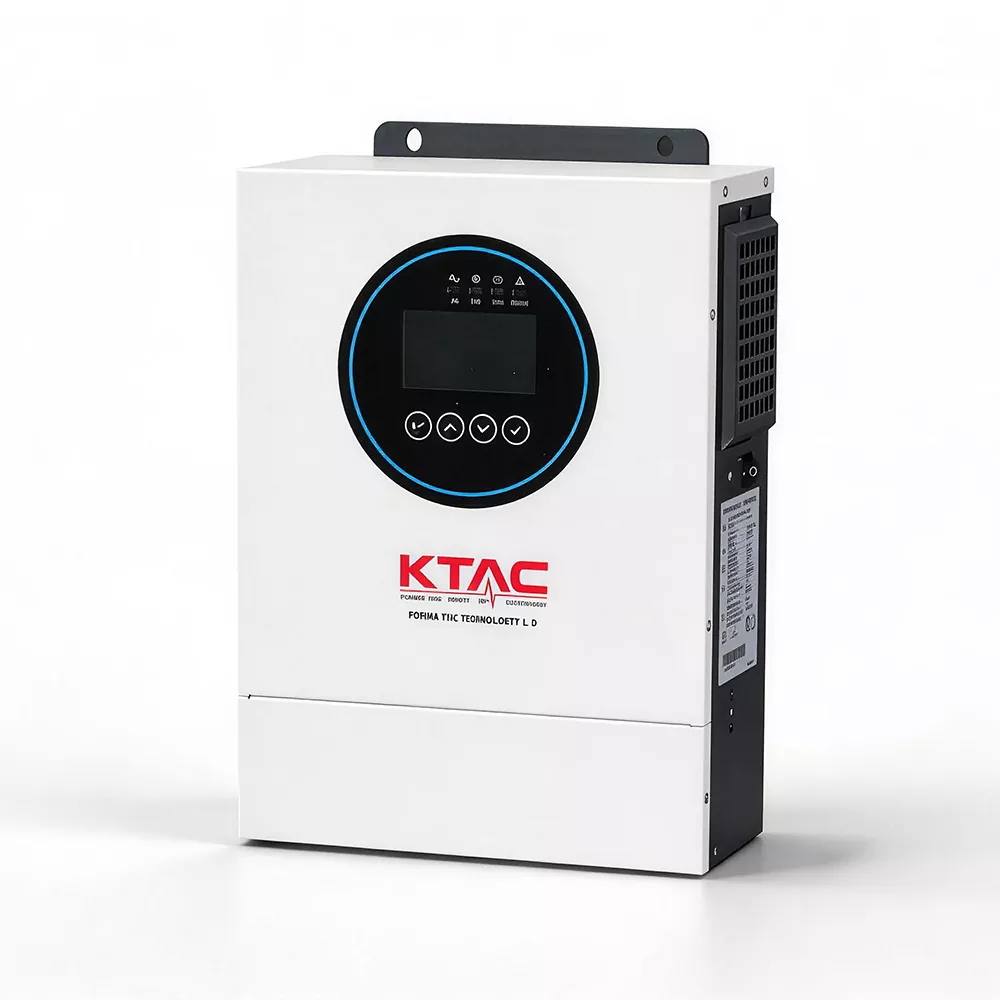

Onduleur solaire hors réseau de 1,2 kW 12 V

Pesant seulement 3,5 kg, le GA-1212 est équipé d'un chargeur solaire MPPT intégré (prenant en charge une entrée PV jusqu'à 800 W et un courant de charge de 50 A) et prend en charge une charge supplémentaire à partir du réseau électrique ou de générateurs. Il dispose également d'une activation par batterie au lithium, d'un écran LCD et d'une surveillance WiFi en option.

Conçue pour être une « mini ​​source d'alimentation » accessible et conviviale avec une faible barrière à l'entrée, elle est parfaite pour les urgences personnelles, le camping léger et l'alimentation de petites charges adaptées aux applications allant des lampes de camping et du chargement de téléphones portables aux réfrigérateurs portables de voiture, aux pompes à air d'aquarium et aux ventilateurs d'urgence.

Structure du produit

Bien que l'onduleur solaire hors réseau 1,2 kW 12 V soit le modèle le plus léger, le plus petit et le plus basse tension de la gamme KTAC, il dispose d'une architecture d'onduleur multifonctionnelle complète : sortie d'onde sinusoïdale pure, charge solaire MPPT, charge CA, deux sorties CA (une critique/prioritaire et une standard) et une interface de communication BMS. Il utilise un système de batterie 12 V, vous permettant d'utiliser des batteries automobiles, des batteries de moto ou des batteries LiFePO4 12 V facilement disponibles comme unité de stockage d'énergie.

Paramètre du produit

Pourquoi 1200W est-il suffisant ?

Faisons le calcul : un ordinateur portable de 60 W, une lampe LED de 10 W, un mini-réfrigérateur de 50 W (avec fonctionnement intermittent du compresseur), un chargeur de téléphone portable (10 W) et un ventilateur de 30 W, la consommation électrique totale est inférieure à 200 W. Même lors du démarrage momentané du compresseur du mini-réfrigérateur, la surtension reste bien inférieure à 300W. Une puissance nominale de 1 200 W signifie que vous pouvez alimenter 6 à 10 petits appareils simultanément. Avec une capacité de surtension de 2 400 VA, il peut même alimenter brièvement une micropompe à eau de 600 W ou une petite perceuse électrique. Pour le camping, les secours d’urgence ou les configurations de vie en solo, 1 200 W sont plus que suffisants.

Avantages du produit

Conception minimaliste

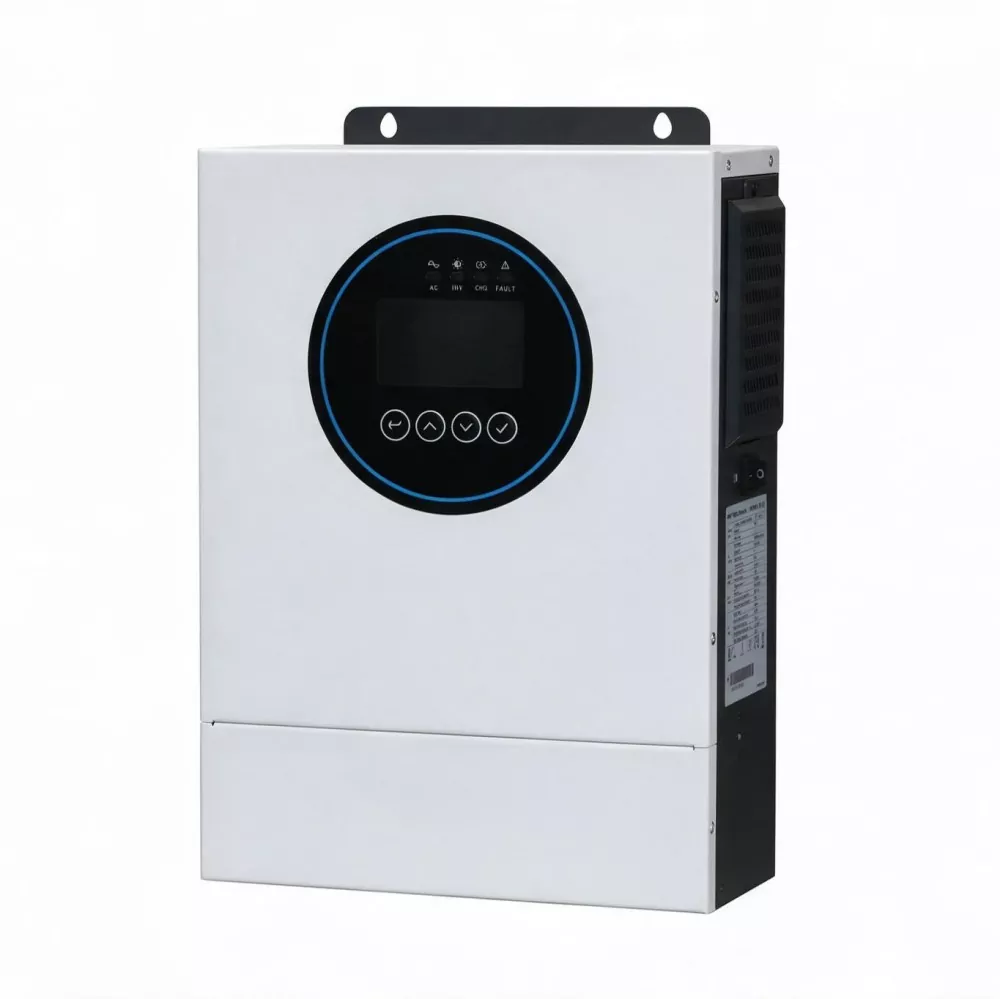

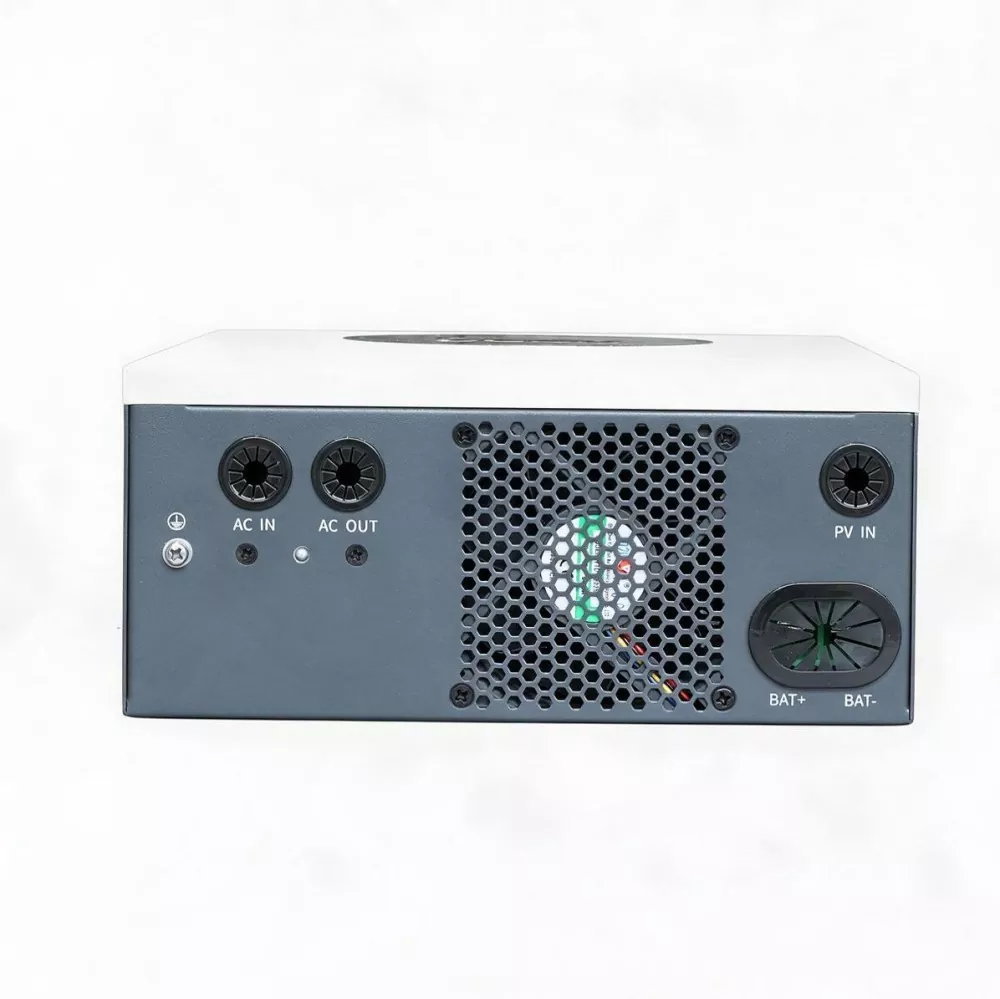

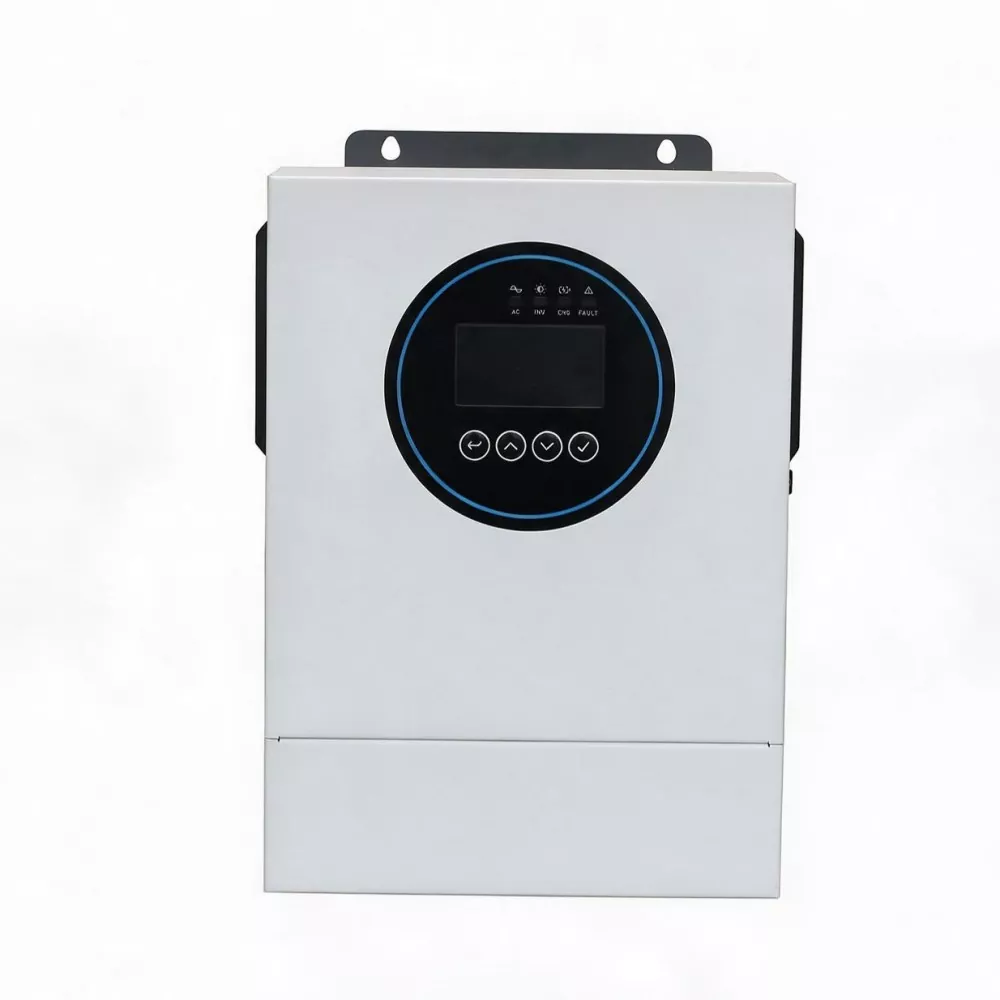

Le panneau avant ne comporte qu'un écran LCD et quatre boutons, vous permettant de régler le courant de charge et les modes de fonctionnement, tout comme régler une radio. Les bornes arrière sont clairement étiquetées : positif/négatif de la batterie, entrée PV, entrée CA et doubles sorties CA.

Il n'y a pas de configurations de connexion parallèles complexes ni de chaînes photovoltaïques haute tension 400 V dangereuses (le MPPT atteint un maximum de 115 V ; vous pouvez simplement connecter un ou deux panneaux solaires standard 12 V/24 V en série sans vous soucier des risques de choc électrique).

Sécurité et portabilité

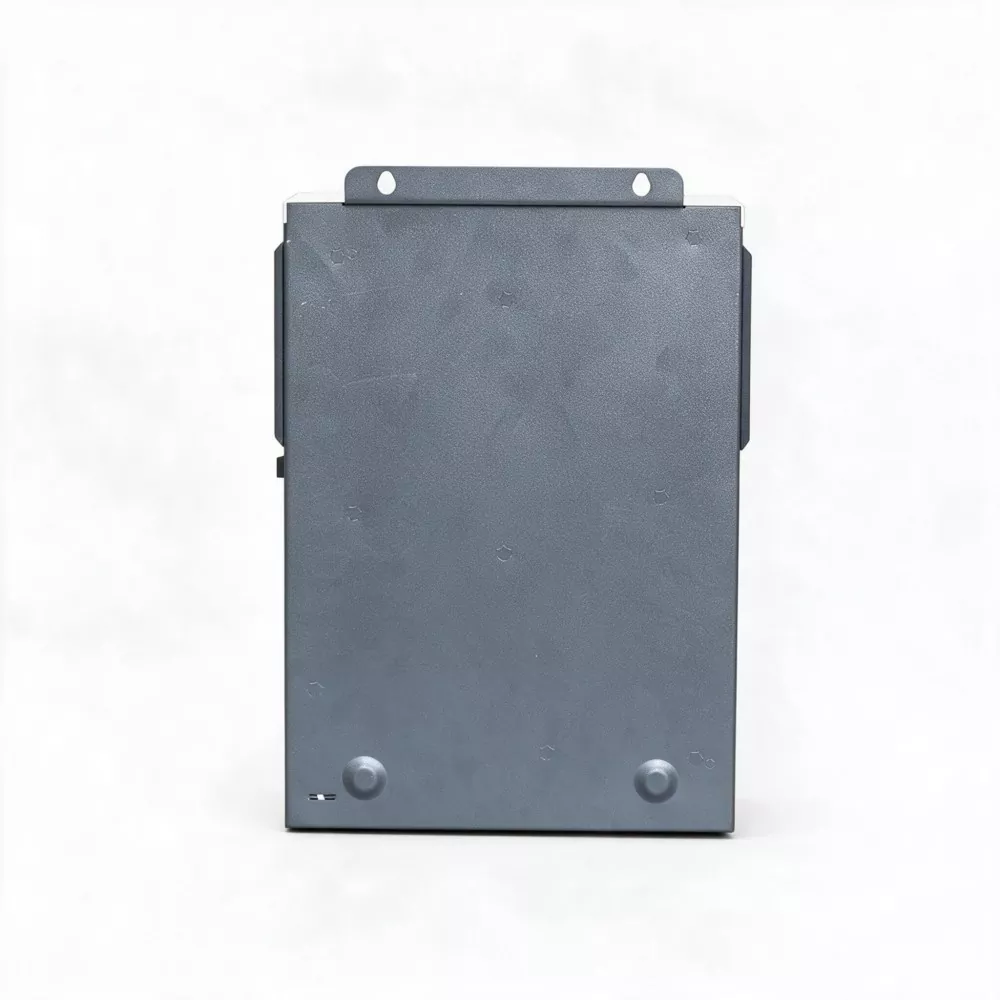

L'ensemble de l'onduleur solaire hors réseau de 1,2 kW 12 V ne pèse que 3,5 kg et est livré avec un cache-poussière amovible. Vous pouvez le placer sur un bureau ou le monter sur un mur en bois à l'aide de deux vis. Il fonctionne dans une plage de température de -15°C à 60°C et dispose d'un indice IP21, ce qui le rend adapté aux environnements intérieurs et semi-extérieurs.

Le système basse tension 12 V signifie que même en cas d'erreur de câblage, le risque est bien inférieur à celui des systèmes haute tension CC 48 V ou 240 V. Bien entendu, KTAC recommande toujours de suivre les protocoles de sécurité électrique de base.

Principales fonctionnalités

1. Conception ultra-légère

Pesant seulement 3,5 kg et mesurant 301 × 217 × 97 mm, l'onduleur solaire hors réseau 1,2 kW 12 V est plus petit qu'une console de jeu. Il se glisse facilement dans un sac à dos ou dans un véhicule, fournissant de l'énergie à tout moment et en tout lieu.

2. Puissance d’entrée de gamme idéale de 1 200 W

Couvre les besoins personnels de base en énergie : ordinateurs portables, téléphones portables, éclairage LED, petits ventilateurs, réfrigérateurs de voiture, routeurs et pompes d'aquarium. Sa capacité de surtension lui permet de démarrer des moteurs ou des compresseurs de faible puissance.

3. Système sûr basse tension 12 V

Compatible avec les batteries 12 V (plomb-acide ou lithium), y compris les batteries de voiture, les batteries de moto et les blocs d'alimentation portables. Les circuits basse tension offrent une plus grande sécurité, ce qui les rend parfaits pour les débutants en bricolage.

4. Chargement solaire MPPT simple

Plage de tension MPPT : 17-115 V ; tension maximale en circuit ouvert PV : 115 V ; puissance d'entrée maximale : 800W. Prend en charge la connexion de 1 à 2 panneaux solaires standard 12 V (en série ou en parallèle) sans avoir besoin de composants haute tension.

5. Courant de charge de 50 A pour un réapprovisionnement rapide

Courant de charge PV maximal : 50 A ; Courant de charge CA maximum : 50 A ; courant de charge total : 100A. En utilisant une batterie 12 V 100 Ah comme exemple, une charge complète prend environ 2 heures (nécessite suffisamment de soleil ou d'alimentation secteur).

6. Deux sorties CA avec gestion intelligente de la charge

Deux sorties indépendantes : une pour les charges critiques (par exemple, les routeurs, les pompes d'aquarium) et une autre pour les charges générales (par exemple, les ventilateurs, les chargeurs). Coupe automatiquement l'alimentation des charges générales lorsque les niveaux de batterie sont faibles afin de prolonger la durée de fonctionnement des équipements de base.

7. Large compatibilité avec les batteries au lithium et au plomb

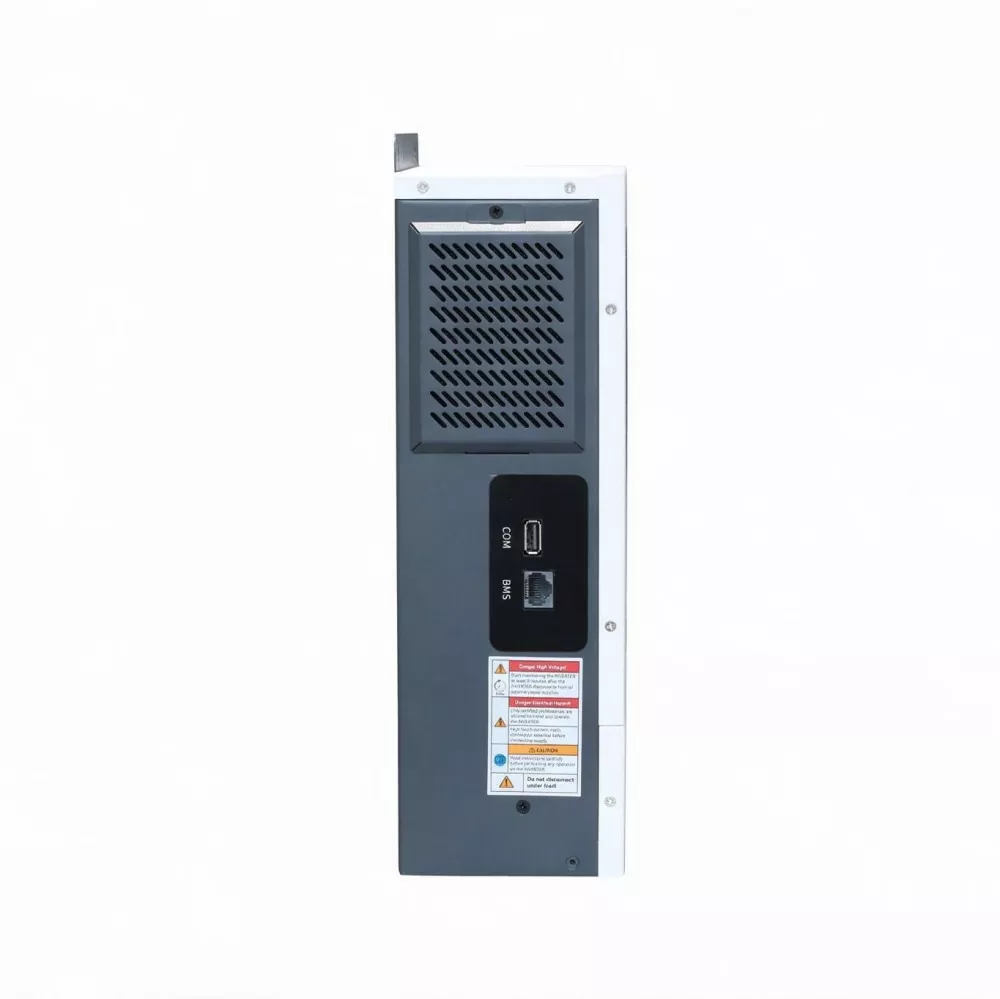

Prend en charge les batteries au lithium 12 V (nominal 12,8 V) ou les batteries au plomb. Tension de charge flottante : 13,8 V ; protection contre les surcharges : 15 V. Communique avec le BMS de la batterie au lithium via CAN/RS485/RS232 (vérification du protocole requise) et comprend une fonction d'activation de la batterie au lithium.

8. Surveillance et fonctionnement intelligents

L'écran LCD offre un affichage intuitif de la puissance PV, de la tension de la batterie et du pourcentage de charge. Le module WiFi en option permet la surveillance à distance de l'état du système via une application mobile.

9. Cache-poussière amovible

Le capot avant est facilement amovible pour le nettoyage afin d'éviter l'accumulation de poussière, ce qui le rend adapté aux environnements tels que les campings, les garages et les ateliers.

Applications du produit

1. Camping léger/voyages en voiture : alimente les réfrigérateurs de voiture, les lampes de camping, les téléphones portables, les batteries de drones et les projecteurs. Lorsqu'il est associé à une batterie au lithium 12 V 100 Ah et à un panneau solaire pliable, il fournit 2 à 3 jours d'alimentation hors réseau.

2. Sauvegarde d'urgence à domicile : maintient les appareils critiques, tels que les routeurs, les pompes à oxygène d'aquarium, les ordinateurs portables, les lumières LED et les ventilateurs de chauffe-eau à gaz (vérification de la puissance nominale requise), pendant plusieurs heures en cas de panne de courant.

3. Dortoirs d'étudiants/logements de location : alimente les ordinateurs, les lampes de bureau et les banques d'alimentation à l'aide de panneaux solaires montés sur le balcon dans des environnements soumis à des restrictions de puissance (où les appareils à haute puissance sont interdits), contribuant ainsi à réduire les coûts d'électricité.

4. Petits vendeurs extérieurs : alimente les congélateurs mobiles, les lumières, les caisses enregistreuses et les haut-parleurs ; l'unité est légère et portable.

5. Soins des animaux/plantes : fournit une alimentation de secours automatique pour les pompes à air, les tiges chauffantes à faible puissance et les lampes de culture pendant les pannes de courant.

6. Kit d'apprentissage solaire DIY : peut être assemblé en un système complet d'énergie solaire et de stockage lorsqu'il est associé à un panneau solaire de 12 V 100 W et une batterie de 12 V, idéal à des fins éducatives ou pour les amateurs.

Services de personnalisation

KTAC propose des services OEM/ODM pour l'onduleur de la série GA, notamment :

1. Couleur du boîtier personnalisée et impression du logo

2. Réglage du protocole BMS pour les batteries tierces

3. Paramètres prédéfinis (par exemple, tensions de charge, fréquence de sortie)

4. Conception d'emballage et manuels d'utilisation multilingues

Contactez notre équipe technique pour une solution sur mesure.

FAQ

1. Le GA-1212 peut-il être alimenté directement via une prise allume-cigare de voiture ?

Non recommandé. Les prises allume-cigare prennent généralement en charge un maximum de 120 W (10 A), tandis que cet onduleur solaire hors réseau de 1,2 kW 12 V peut tirer plus de 100 A de la batterie à pleine charge. Vous devez utiliser un câblage en cuivre d'une section d'au moins 16 mm² pour vous connecter directement aux bornes de la batterie de la voiture et installer un fusible de 150 A en série. Sachez également que la capacité de la batterie d’une voiture est limitée lorsque le moteur est éteint ; évitez de vider la batterie au point que le véhicule ne puisse pas démarrer.

2. Puis-je connecter deux unités GA-1212 en parallèle pour atteindre 2 400 W ?

Non. Ce modèle ne prend pas en charge la connexion parallèle. Si une puissance de sortie plus élevée est requise, veuillez choisir le GA-3624 ou une série de qualité supérieure.

3. Prend-il en charge les batteries LiFePO₄ 12 V (configuration série 4 cellules) ?

Oui. Une batterie LiFePO₄ série à 4 cellules a une tension nominale de 12,8 V et atteint environ 14,6 V lorsqu'elle est complètement chargée. La tension de charge flottante du GA-1212 de 13,8 V convient à une utilisation standard ; si une tension de charge plus élevée est requise, elle peut être ajustée via la communication BMS ou les paramètres manuels (personnalisation requise). La connexion du BMS via CAN/RS485 est recommandée pour des performances optimales.

4. La tension d'entrée PV maximale est de 115 V ; puis-je utiliser un panneau solaire 36V ?

Oui. Attention cependant : la tension de démarrage MPPT est d'un minimum de 17 V, et un panneau de 36 V a une tension en circuit ouvert d'environ 45 V en plein soleil, ce qui est bien dans la plage de fonctionnement. Pour utiliser pleinement la puissance d'entrée de 800 W, il est recommandé d'utiliser deux panneaux 12 V en série (totalisant environ 40 à 50 V) ou un panneau haute tension et faible courant (comme un panneau 24 V avec 72 cellules), à condition que la puissance totale ne dépasse pas 800 W.

5. Comment réactiver une batterie au lithium qui est passée en mode veille ?

Connectez le GA-1212 à l'alimentation secteur CA (ou à un générateur) et connectez simultanément la batterie qui est entrée en mode veille en raison de l'activation de la protection. L'onduleur détectera la batterie et tentera d'envoyer un petit courant de précharge pour réveiller le BMS. Si cela ne fonctionne pas du premier coup, essayez de connecter l’entrée CA avant de connecter la batterie, ou contactez l’assistance technique.

6. Le poids de 3,5 kg inclut-il la batterie ?

Non. Le poids de 3,5 kg se réfère uniquement à l'onduleur GA-1212 lui-même. La batterie 12 V doit être achetée séparément (des batteries au plomb ou au lithium de 50 Ah à 200 Ah sont recommandées).

7. Peut-il être utilisé comme UPS ?

Oui. En mode UPS, le temps de basculement est d'environ 10 ms, ce qui signifie que la plupart des appareils électroniques (ordinateurs, routeurs, téléviseurs) ne redémarreront pas. En connectant le GA-1212 entre la prise secteur et la charge, tout en gardant la batterie connectée, il fonctionne comme une alimentation sans interruption.

8. Quelle est la taille maximale du panneau solaire pouvant être connecté au GA-1212 ? Bien que le MPPT ait une puissance d'entrée PV nominale maximale de 800 W, il peut être légèrement surdimensionné (par exemple, jusqu'à 900 W), à condition que la tension maximale en circuit ouvert de 115 V ne soit pas dépassée. Un surdimensionnement peut amener l'onduleur à limiter la puissance d'entrée pendant les périodes d'ensoleillement intense, mais il peut augmenter la production d'énergie par temps nuageux. Il est recommandé de consulter le support technique avant de continuer.

9. Comment puis-je surveiller le système à distance ?

Achetez le module WiFi en option, branchez-le sur le port désigné et configurez le réseau selon les instructions ; vous pouvez ensuite afficher les données en temps réel (telles que la puissance PV, la tension de la batterie et la puissance de charge) via l'application KTAC.

10. L'onduleur solaire hors réseau GA-1212 1,2 kW 12 V prend-il en charge les batteries 24 V ?

Non, ce n'est pas le cas. L'unité est conçue pour une tension nominale de batterie de 12 V ; le connecter directement à une batterie 24V endommagera l'appareil. Si un système 24 V est requis, veuillez choisir le modèle GA-3624 ou GA-5024.
