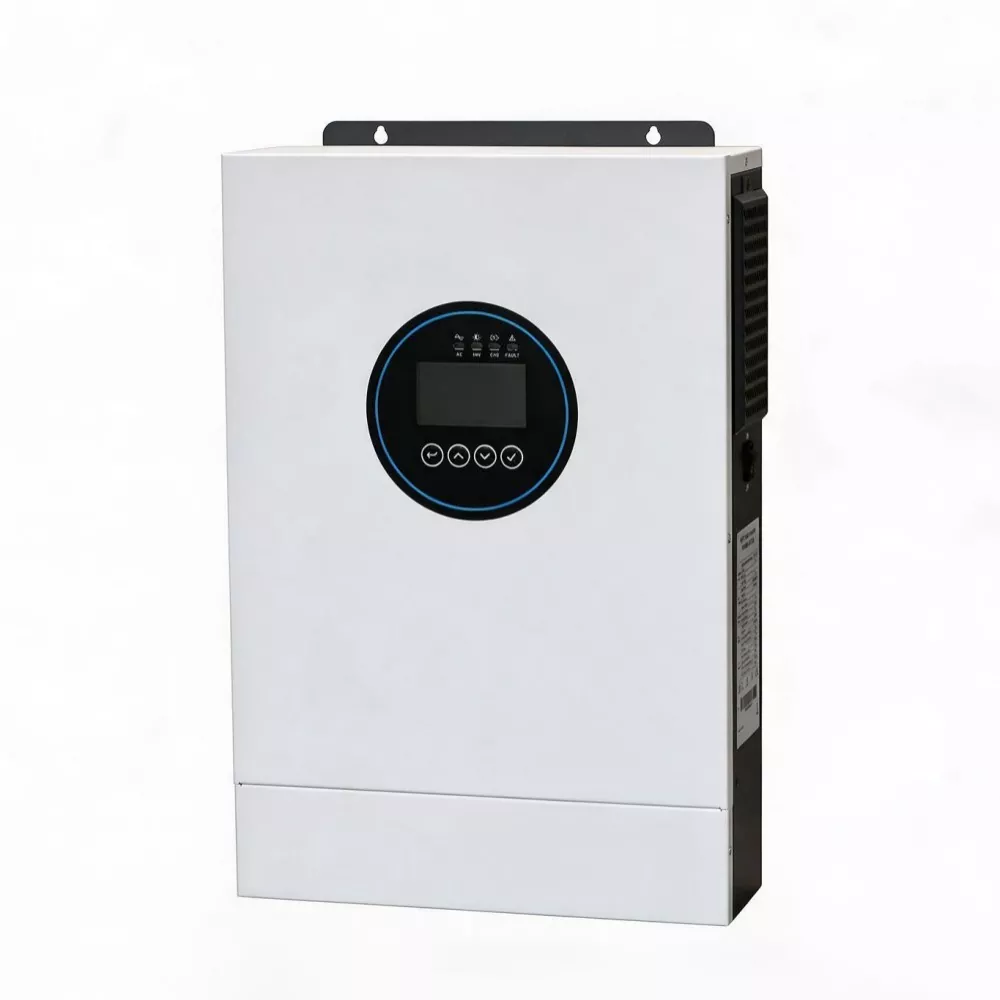

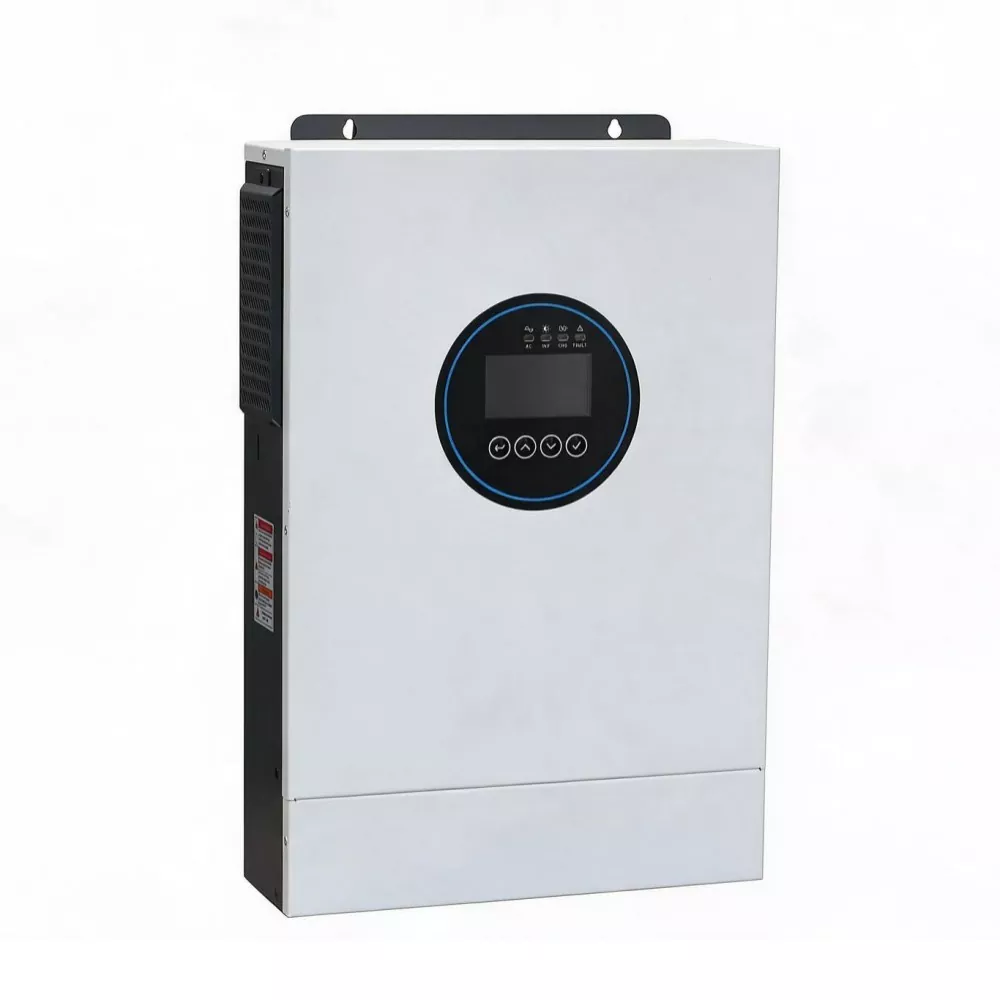

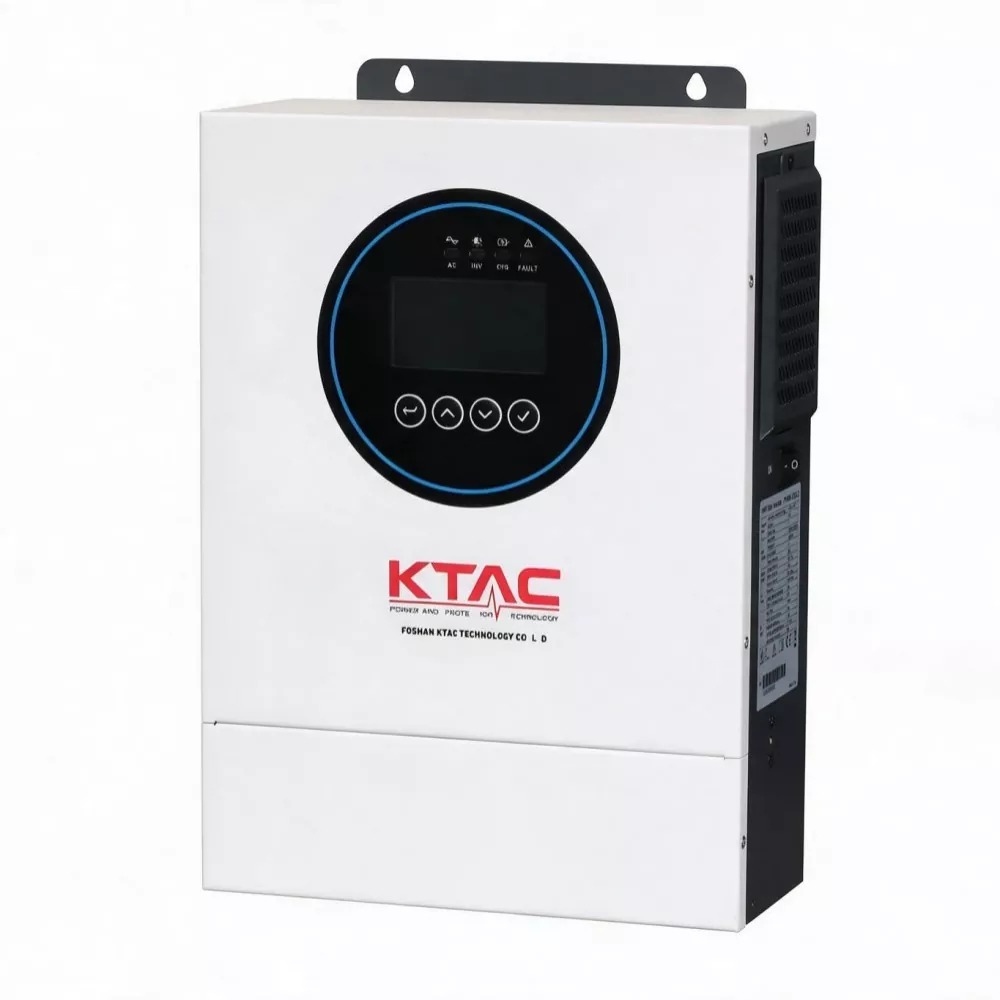

Onduleur solaire hors réseau de 3,6 kW 24 V

Êtes-vous à la recherche d’un système d’alimentation hors réseau peu encombrant, résistant aux vibrations pour une utilisation en véhicule, facile à installer et hautement performant ? Le GA-3624 ne pèse que 6,2 kg, soit plus léger qu'une carafe refroidisseur d'eau standard, et a une empreinte au sol à peu près de la taille d'une feuille de papier A3. Vous pouvez le ranger dans un compartiment de rangement pour camping-car, le monter sous la barre d'un bateau de pêche ou l'accrocher au mur en bois d'une cabane extérieure.

L'onduleur solaire hors réseau 3,6 kW 24 V a suffisamment de puissance pour faire fonctionner simultanément un climatiseur de 1 HP (environ 1 000 W), un réfrigérateur (150 W), des lumières et un téléviseur (200 W), et charger des téléphones portables ou des ordinateurs portables, tout en laissant de la place pour les petites pompes à eau ou les outils électriques. Sa capacité de surtension de 5 700 VA garantit que l'unité ne s'arrêtera pas en raison de surcharges momentanées au démarrage des compresseurs.

Paramètre du produit

Pourquoi choisir cet onduleur solaire hors réseau ?

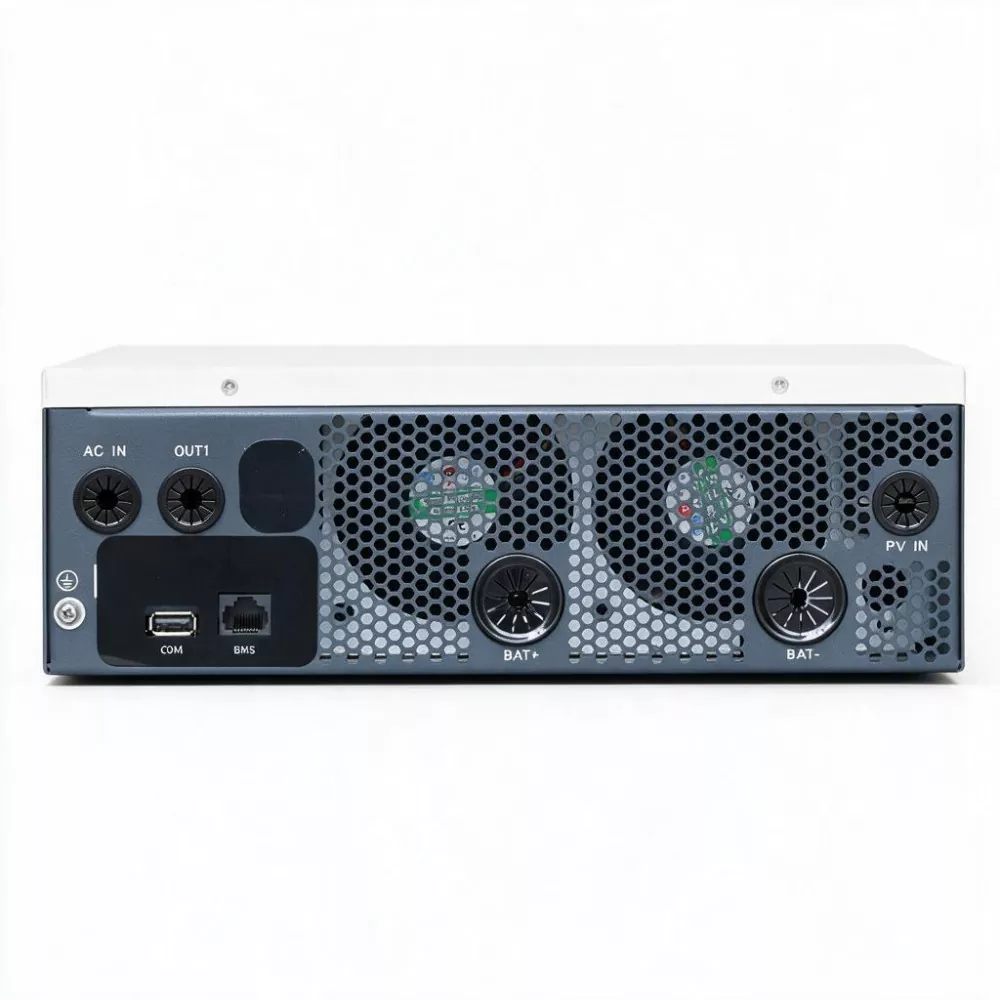

Pesant seulement 6,2 kg et doté d'un design compact (420 × 284 × 94 mm), cet onduleur 3,6 kW 24 V s'installe facilement dans les camping-cars, les bateaux, les véhicules utilitaires ou les maisons compactes. Il comprend un chargeur solaire MPPT intégré (entrée PV max. 5 000 W, courant de charge 100 A) et prend en charge deux sorties CA, la communication BMS (CAN/RS485/RS232), l'activation de la batterie au lithium, un cache-poussière amovible et la surveillance WiFi.

Plus important encore, son système de batterie 24 V offre des avantages distincts pour les applications mobiles : vous pouvez recharger la batterie directement à l'aide de l'alternateur 24 V existant du véhicule (idéal pour les conversions en camion ou en bus) ou utiliser deux batteries 12 V connectées en série — une solution économique et facilement accessible. Par rapport aux systèmes 48 V, une configuration 24 V nécessite moins de cellules de batterie pour les capacités petites à moyennes (5 à 10 kWh), ce qui entraîne une baisse des coûts pour le BMS et le câblage.

Malgré sa taille compacte, le GA-3624 fournit jusqu'à 100 A de courant de charge PV et 100 A de courant de charge CA. Cela vous permet de charger rapidement la batterie de 20 % à 80 %, même avec seulement quelques heures d'ensoleillement sur le terrain. Il présente une plage de tension de fonctionnement MPPT de 40 à 450 V, une tension PV maximale en circuit ouvert de 500 V et une puissance d'entrée maximale de 5 000 W. Il est compatible avec les panneaux 24 V (qui nécessitent une connexion en série pour augmenter la tension) et les panneaux résidentiels haute tension standard.

Principales fonctionnalités

1. Ultra-compact et léger

Pesant seulement 6,2 kg et mesurant 420 × 284 × 94 mm, l'onduleur solaire hors réseau de 3,6 kW 24 V peut être soulevé d'une seule main. Il convient à une installation dans des espaces restreints, tels que des compartiments de camping-car, des casiers de rangement marins ou sur les murs de cabines préfabriquées, sans avoir besoin de supports porteurs robustes.

2. Puissance de sortie optimale de 3 600 W, capacité de surtension de 5 700 VA

Avec une puissance nominale de 3 600 W, il couvre les charges essentielles des ménages hors réseau de petite à moyenne taille (climatiseur, réfrigérateur, éclairage et petite pompe à eau). Sa capacité de surtension de 5 700 VA garantit un démarrage stable pour les compresseurs de 1 HP ou les petits moteurs.

3. Charge solaire MPPT à haut rendement

Dispose d'une plage de tension MPPT de 40 à 450 V, d'une tension PV maximale en circuit ouvert de 500 V et d'une puissance d'entrée maximale de 5 000 W. Il prend en charge les connexions en série de 3 à 8 panneaux photovoltaïques standard et maintient un suivi efficace même dans des conditions de faible luminosité.

4. Charge 100A à courant élevé

Prend en charge jusqu'à 100 A pour la charge PV et AC (courant de charge total de 100 A). Reconstitue rapidement la batterie 24 V, réduisant ainsi la dépendance aux générateurs ou la durée d'ensoleillement.

5. Deux sorties CA

Deux canaux de sortie indépendants : un pour les charges critiques (alimentation continue) et un autre pour les charges commutables (non critiques). Des seuils de délestage peuvent être configurés en mode batterie pour garantir un fonctionnement des équipements critiques pendant des périodes plus longues.

6. Compatibilité complète de la batterie et communication BMS

Prend en charge les batteries au lithium 24 V (nominal 25,6 V) ou les batteries au plomb. La tension de charge flottante est de 27 V ; la protection contre les surcharges se déclenche à 30,5 V. Communique avec le BMS de la batterie au lithium via CAN/RS485 pour une surveillance de l'état de la batterie en temps réel.

7. Surveillance intelligente et activation de la batterie au lithium

Prend en charge la surveillance à distance via une application mobile (avec module WiFi en option). Dispose d'une fonction d'activation de batterie au lithium intégrée pour réveiller les batteries qui sont entrées en mode veille en raison d'une décharge excessive, éliminant ainsi le besoin d'équipement supplémentaire.

8. Cache anti-poussière amovible pour les environnements difficiles

Le capot avant est facilement amovible pour le nettoyage, empêchant la poussière d'obstruer les bouches de refroidissement et prolongeant la durée de vie dans des environnements tels que les camping-cars, les fermes et les ateliers.

Applications du produit

1. Alimentation pour camping-car/camping-car : la conception légère s'adapte parfaitement aux compartiments de rangement du camping-car ; s'associe à des panneaux solaires montés sur le toit pour une liberté d'alimentation hors réseau (éclairage, réfrigérateurs, climatisation, recharge de téléphone).

2. Bateaux de pêche ou petits navires : fournit une alimentation stable de 220 V CA pour les détecteurs de poissons, les systèmes de navigation et les appareils embarqués ; le système 24V peut être chargé directement via des générateurs marins.

3. Cabines éloignées/escapades de week-end : aucune connexion au réseau requise ; quelques panneaux solaires combinés à l'unité GA-3624 répondent aux besoins de base en électricité.

4. Alimentation temporaire du chantier de construction : alimentation portable pour les outils électriques, l'éclairage et le chargement radio bidirectionnel ; facilement transportable avec les chariots à outils.

5. Petit équipement agricole : alimente les pompes à eau, les mélangeurs d'aliments et les électrificateurs de clôture électrique ; La capacité de charge de 100 A permet une recharge rapide pendant la journée.

6. Alimentation de secours d’urgence : idéale pour un usage domestique ; alimente les réfrigérateurs, les routeurs et les lumières via un générateur ou une batterie pendant les pannes de réseau ; léger et facile à ranger.

Personnalisation disponible

KTAC propose des services OEM/ODM pour l'onduleur de la série GA, notamment :

1. Couleur du boîtier personnalisée et impression du logo

2. Réglage du protocole BMS pour les batteries tierces

3. Paramètres prédéfinis (par exemple, tensions de charge, fréquence de sortie)

4. Conception d'emballage et manuels d'utilisation multilingues

Contactez notre équipe technique pour une solution sur mesure.

FAQ

1. Le GA-3624 peut-il être utilisé en parallèle ?

Non. Ce modèle est conçu pour un fonctionnement autonome et ne prend pas en charge la connexion parallèle de plusieurs unités. Si une puissance plus élevée est requise, veuillez choisir le GA-6548 (6,5 kW) ou le GA-12048 (12 kW).

2. Le poids de 6,2 kg comprend-il tous les accessoires ?

Le poids net se réfère à l'unité onduleur elle-même ; il n'inclut pas les accessoires tels que les câbles de batterie ou le module WiFi. Cependant, l’unité est suffisamment légère pour qu’une seule personne puisse la transporter et l’installer facilement.

3. L'onduleur solaire hors réseau de 3,6 kW 24 V peut-il être installé dans le compartiment moteur d'un camping-car ?

Non recommandé. Bien que la plage de températures de fonctionnement soit de -15°C à 60°C, les compartiments moteur peuvent dépasser 70°C en été et sont sujets à une contamination par l'huile et à des vibrations excessives. Nous vous recommandons de l'installer dans un casier de rangement ou dans un compartiment dédié au sein de l'espace de vie, en garantissant une bonne ventilation.

4. Puis-je utiliser une batterie 12 V ?

Non. La tension nominale de la batterie du GA-3624 est de 24 V. Si vous disposez uniquement de batteries 12V, veuillez choisir le modèle GA-1212 (1200W, système 12V).

5. Avec une entrée PV maximale de 5 000 W, pourquoi le courant de charge n'est-il que de 100 A ?

Étant donné que la tension côté batterie est de 24 V, la puissance de charge est d’environ 100 A × 25,6 V = 2 560 W ; la puissance PV restante peut être utilisée pour des charges ou peut ne pas être entièrement utilisée (en raison des limites de conception du circuit de charge). Dans la pratique, une entrée PV de 5 000 W garantit une marge suffisante même par temps nuageux ou en hiver. Si une efficacité de charge plus élevée est souhaitée, envisagez d'utiliser une tension de batterie plus élevée (par exemple, en passant à un modèle 48 V).

6. L'onduleur solaire hors réseau 3,6 kW 24 V peut-il être utilisé simultanément avec un générateur de véhicule 24 V ?

Oui. Vous pouvez connecter la sortie CC du générateur du véhicule aux bornes de la batterie (à l'aide d'un isolateur approprié) ou connecter la sortie 220 V du générateur au port d'entrée CA du GA-3624. Veuillez consulter un électricien professionnel pour obtenir des instructions de câblage spécifiques.

7. Comment puis-je activer la surveillance à distance via un téléphone mobile ?

Achetez le module WiFi en option, branchez-le sur le port désigné de l'onduleur, connectez-le au réseau WiFi de votre maison ou de votre véhicule selon les instructions, puis enregistrez l'appareil dans l'application officielle KTAC. Aucune adresse IP statique n'est requise ; le système prend en charge la surveillance en temps réel et les notifications push pour les alertes.

8. L'onduleur solaire hors réseau 3,6 kW 24 V prend-il en charge les batteries 48 V ?

Non. Le GA-3624 est conçu pour un système de batterie 24 V ; le connecter directement à un système 48 V endommagera l’appareil. Si vous avez besoin d'un système 48 V, veuillez choisir le modèle GA-6548 ou GA-12048.
