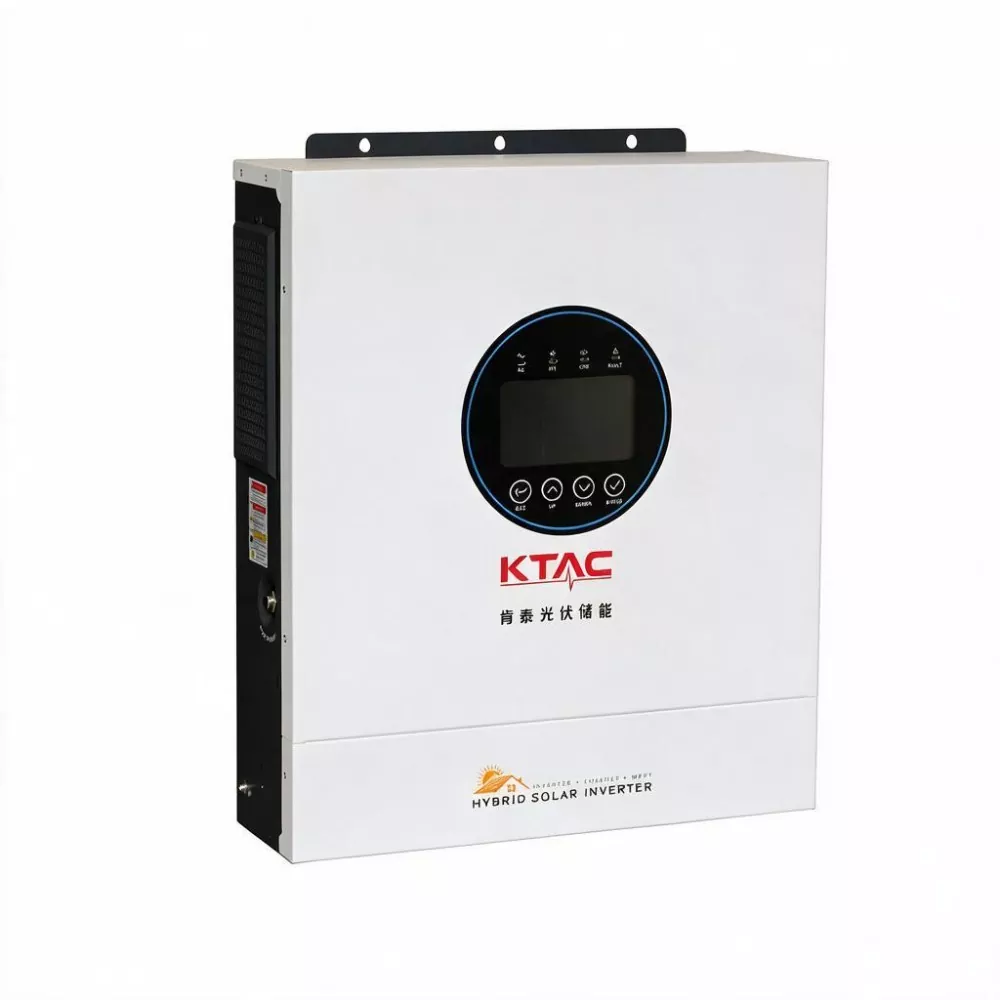

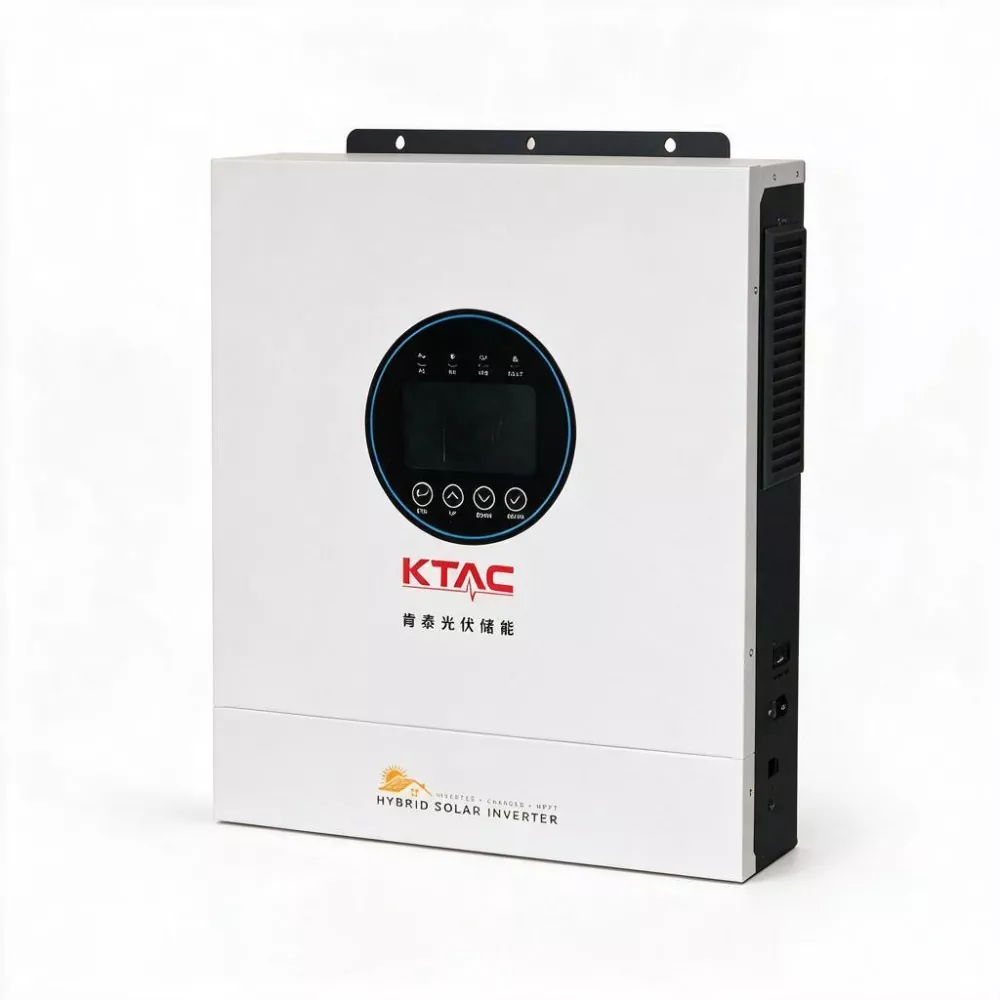

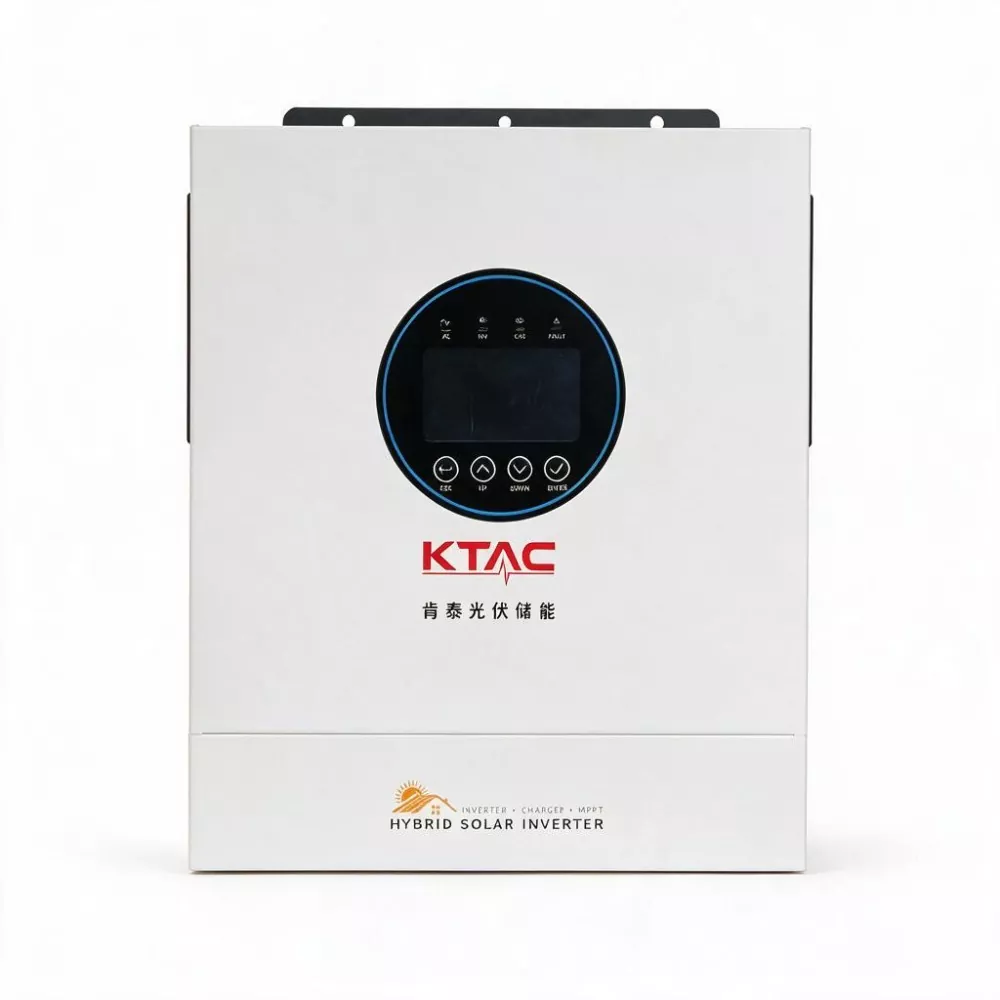

Onduleur solaire hors réseau 5 kW 24 V

KTAC comprend que pour les utilisateurs situés loin du réseau ou dans des zones où l'électricité est instable, chaque centime d'investissement compte. L'onduleur solaire hors réseau 5 kW 24 V (GA-5024) est un onduleur hybride hors réseau de 5 kW de conception pragmatique qui établit un équilibre précis entre le coût, la taille et les performances tout en garantissant une sortie d'onde sinusoïdale pure stable. Contrairement aux modèles de 12 kW qui donnent la priorité à la puissance maximale, le GA-5024 se concentre sur les charges domestiques et commerciales les plus courantes : il alimente facilement un réfrigérateur, plusieurs lumières, une pompe à eau, un téléviseur ou un ordinateur et quelques outils électriques.

Pourquoi choisir le GA-5024 ?

Premièrement, sa puissance nominale de 5 000 W répond aux demandes de pointe en électricité de la plupart des ménages hors réseau de petite et moyenne taille, tandis que sa capacité de surtension de 10 000 VA est suffisante pour démarrer des appareils comme un climatiseur de 1,5 HP ou une pompe à eau de puits profond.

Plus important encore, il utilise un système de batterie 24 V ; par rapport aux configurations 48 V, les batteries 24 V offrent des coûts inférieurs et une adaptation des cellules plus simple pour les capacités petites à moyennes, et de nombreuses batteries au plomb d'entrée de gamme ou d'occasion sur le marché sont conçues pour les systèmes 24 V. Le GA-5024 est conçu en tenant compte des besoins spécifiques de ces utilisateurs, offrant un courant de charge allant jusqu'à 160 A. Qu'il soit alimenté par l'énergie solaire, l'électricité du réseau ou un générateur, il reconstitue rapidement l'énergie de la batterie.

Cet onduleur solaire hors réseau de 5 kW 24 V est doté d'un contrôleur MPPT à large tension intégré (plage de 60 à 450 V, tension en circuit ouvert maximale de 500 V) et prend en charge une puissance d'entrée maximale de 9 000 W. Il communique avec le BMS de la batterie au lithium via CAN ou RS485 pour surveiller la tension, la température et le SOC de la batterie en temps réel, ajustant dynamiquement les paramètres de charge pour prolonger considérablement la durée de vie de la batterie. Il comprend également une fonction d'activation de batterie au lithium intégrée pour réveiller les batteries entrées en mode veille en raison d'une décharge excessive.

Avec un module WiFi en option, vous pouvez surveiller la production photovoltaïque, la puissance de charge et la capacité restante de la batterie via une application mobile, ainsi que recevoir des alertes de panne. Le couvercle anti-poussière amovible facilite le nettoyage des conduits d'air de refroidissement, ce qui rend l'unité adaptée aux environnements poussiéreux tels que les fermes et les ateliers.

Paramètre du produit

Principales fonctionnalités

1. Courant de charge massif de 160 A

Qu'il provienne d'un système photovoltaïque, d'un réseau électrique ou d'un générateur, le courant de charge maximal atteint 160 A (avec un courant de charge total de 160 A). Cela permet une recharge rapide de la batterie, réduit la durée de fonctionnement du générateur et maximise l'utilisation des heures de clarté limitées.

2. Capacité de surtension élevée

Évalué à 5 000 W avec une capacité de surtension de 10 000 VA (pendant 20 ms). L'onduleur solaire hors réseau 5 kW 24 V démarre de manière fiable les charges inductives, telles que les climatiseurs de 1,5 HP, les pompes à eau de puits profonds et les compresseurs d'air, empêchant les arrêts de surcharge de l'onduleur causés par des courants d'appel élevés.

3. Chargeur solaire MPPT à large tension

Dispose d'une plage de tension de fonctionnement MPPT de 60 à 450 V CC, d'une tension en circuit ouvert maximale de 500 V CC et d'une puissance d'entrée PV maximale de 9 000 W. Il est compatible avec les chaînes de panneaux photovoltaïques haute tension grand public, améliorant ainsi l'efficacité de la production d'électricité tôt le matin, en fin d'après-midi et dans des conditions de faible luminosité.

4. Doubles sorties CA

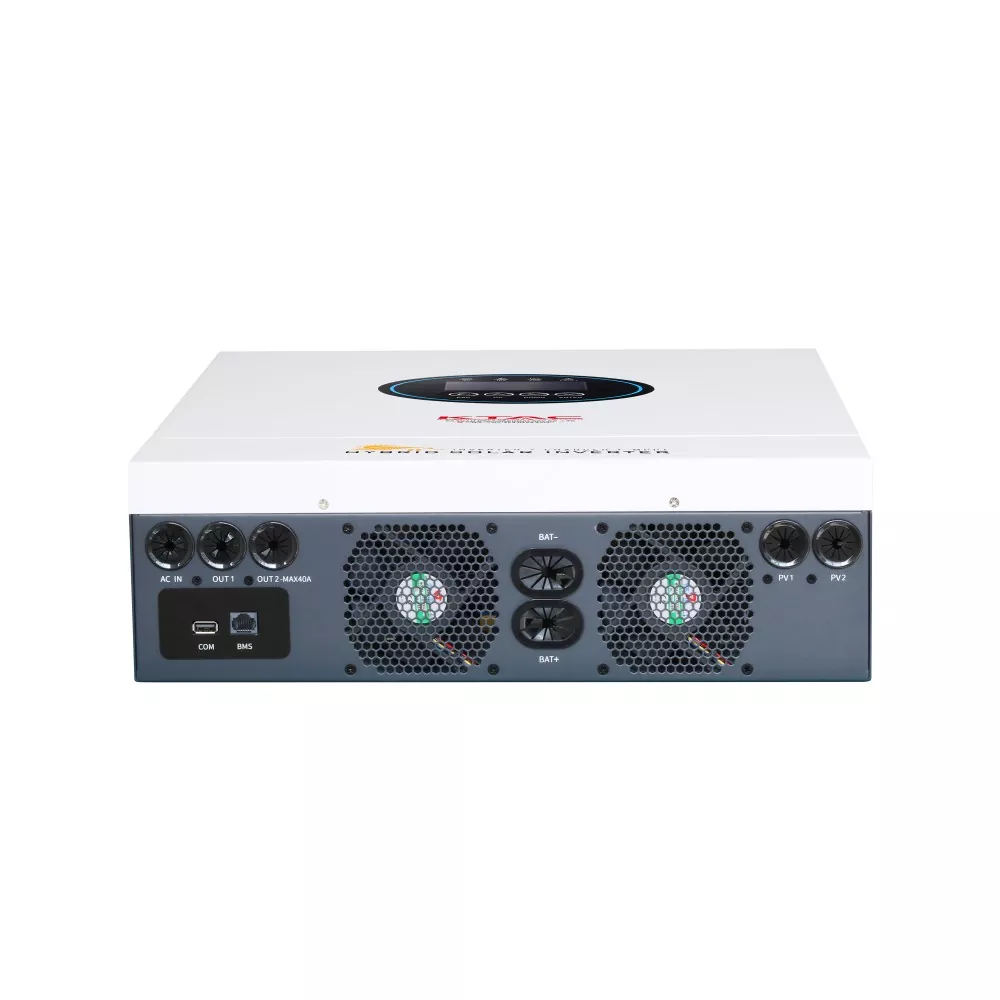

Fournit deux sorties CA indépendantes : une pour les charges critiques (alimentation continue) et une autre pour les charges non critiques (délestables). Des seuils de délestage peuvent être configurés pour le mode batterie, maximisant ainsi le temps de sauvegarde des équipements essentiels.

5. Compatibilité complète de la batterie et communication BMS

Prend en charge les batteries au lithium 24 V (nominal 25,6 V) ou les batteries au plomb. Dispose d'une tension de charge flottante de 27 V et d'une protection contre les surcharges à 30,5 V. Communique avec le BMS de la batterie au lithium via CAN/RS485 pour surveiller l'état de la batterie en temps réel et optimiser la charge.

6. Surveillance intelligente et activation de la batterie au lithium

Comprend une interface intégrée pour un module WiFi (prend en charge la surveillance à distance via une application mobile avec le module en option). Dispose également d'une fonction d'activation de la batterie au lithium, capable de réveiller les batteries entrées en mode veille en raison d'une décharge excessive, sans nécessiter d'équipement supplémentaire.

7. Compact et léger

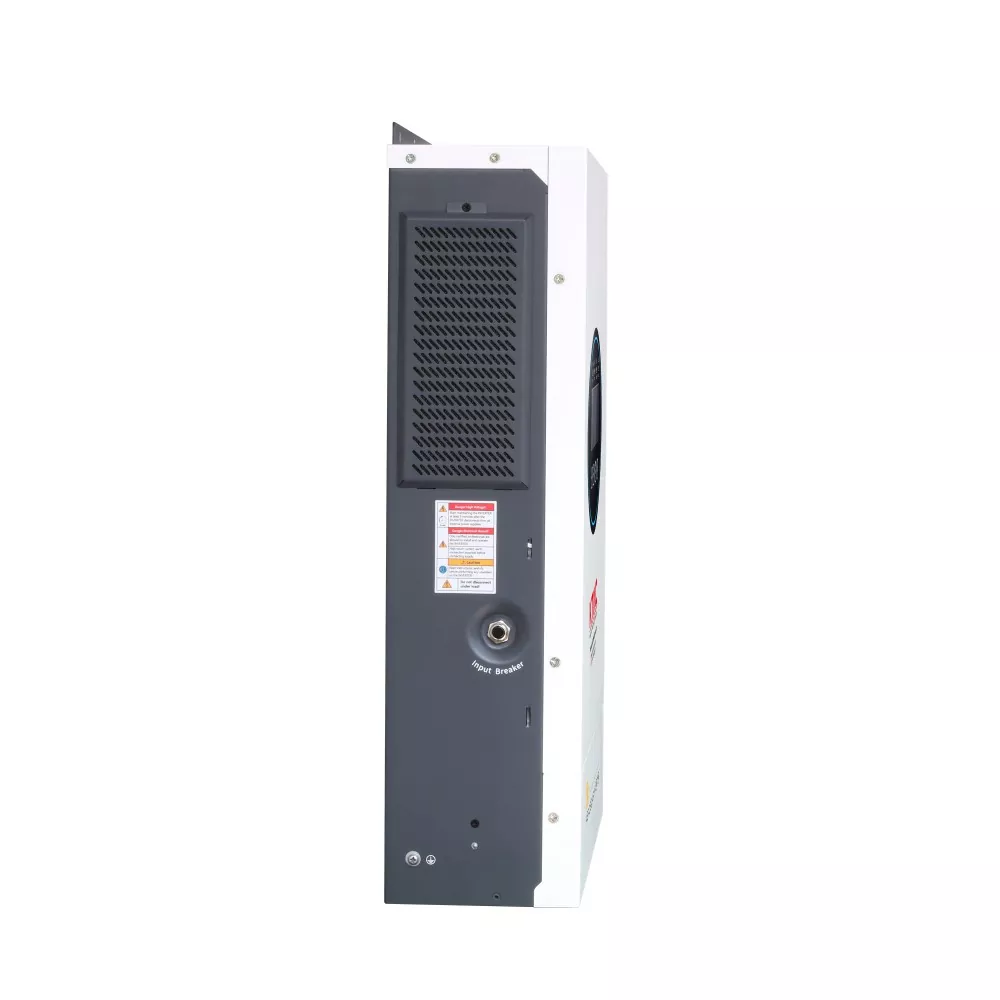

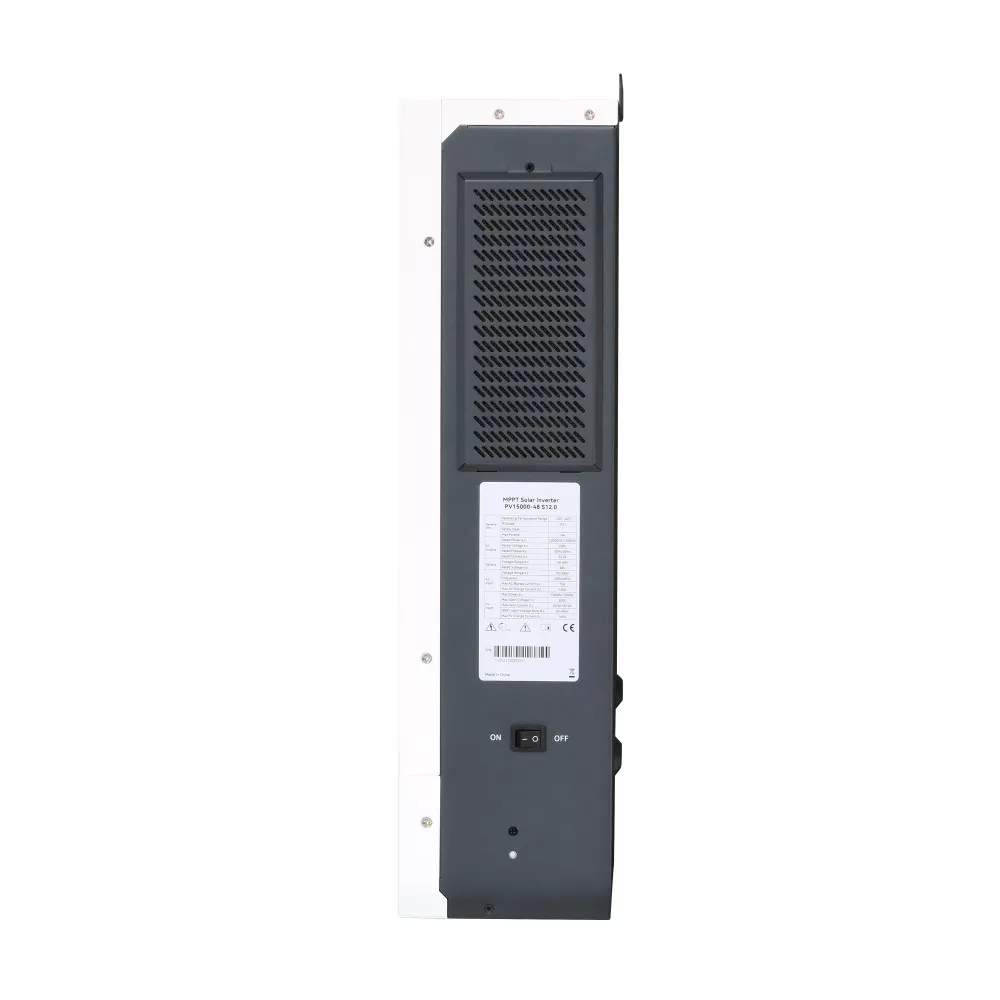

Ne pèse que 8,4 kg et mesure 410 × 336 × 110 mm ; peut être fixé au mur par une seule personne. Le cache anti-poussière amovible facilite le nettoyage et prolonge la durée de vie de l'appareil dans les environnements difficiles.

Applications du produit

1. Systèmes photovoltaïques résidentiels hors réseau : fournit quotidiennement de l'électricité aux petits et moyens ménages (2 à 4 personnes), alimentant des éléments essentiels tels que l'éclairage, les réfrigérateurs, les téléviseurs, les ordinateurs et les ventilateurs. Se couple avec des batteries au plomb ou au lithium 24 V pour un excellent rapport qualité-prix.

2. Fermes/installations d'élevage éloignées : alimente des équipements tels que des pompes à eau, des broyeurs d'aliments et des ventilateurs de ventilation. La charge à courant élevé de 160 A maximise l'énergie solaire de midi pour reconstituer rapidement les batteries, réduisant ainsi la dépendance aux générateurs.

3. Cliniques rurales ou stations de base de communication : Sert de source d’alimentation principale ou de secours. Les deux sorties CA garantissent une alimentation prioritaire pour les équipements médicaux ou de communication, avec une commutation automatique en cas de panne de réseau.

4. Petits magasins/étals en bordure de route : fournit une alimentation stable pour les congélateurs, l’éclairage, les caisses enregistreuses et les stations de recharge mobiles. Prend en charge la supplémentation du réseau ou du générateur et offre de faibles coûts d’exploitation.

5. Alimentation mobile ou temporaire : la conception légère permet une installation facile dans les camping-cars, les conteneurs de chantier ou les véhicules d'intervention d'urgence ; Prêt à l'emploi lorsqu'il est associé à des panneaux solaires portables.

Services de personnalisation

KTAC propose des services OEM/ODM pour l'onduleur de la série GA, notamment :

1. Couleur du boîtier personnalisée et impression du logo

2. Réglage du protocole BMS pour les batteries tierces

3. Paramètres prédéfinis (par exemple, tensions de charge, fréquence de sortie)

4. Conception d'emballage et manuels d'utilisation multilingues

Contactez notre équipe technique pour une solution sur mesure.

FAQ

1. L'onduleur solaire hors réseau 5 kW 24 V peut-il être utilisé en parallèle ?

Non. Ce modèle est conçu pour un fonctionnement autonome et ne prend pas en charge la connexion parallèle de plusieurs unités. Si une puissance plus élevée est requise, nous recommandons le modèle GA-12048 (12 kW) ou contactez KTAC pour d'autres solutions.

2. Quelle taille de câble est requise pour un courant de charge de 160 A ?

Nous recommandons d'utiliser des câbles en cuivre d'une section transversale de 25 mm² ou plus côté batterie, associés à un disjoncteur 200 A CC. Veuillez vous référer aux spécifications de câblage dans le manuel du produit pour plus de détails.

3. Peut-il charger simultanément en utilisant à la fois l’énergie photovoltaïque et le réseau ?

Oui. Le GA-5024 prend en charge la recharge hybride (PV + réseau), avec un courant de charge total maximum de 160 A (le total combiné ne dépasse pas 160 A, géré par une logique interne). Les utilisateurs peuvent définir des priorités de recharge : priorité solaire, priorité réseau ou recharge hybride.

4. Puis-je utiliser directement une batterie LiFePO₄ 24 V (configuration série 8) ?

Oui. Un pack LiFePO₄ série 8 a une tension nominale de 25,6 V et une tension de pleine charge d'environ 29,2 V. Réglez le type de batterie sur « Lithium » et connectez le BMS via CAN/RS485 ; l'onduleur ajustera automatiquement les paramètres de charge. Si la communication n'est pas utilisée, vous pouvez régler manuellement la tension flottante à environ 28,8 V (veuillez vous référer aux spécifications de la batterie).

5. Pourquoi le courant de charge total maximum n'est-il que de 160 A, même si les limites individuelles pour le PV et le CA sont toutes deux de 160 A ?

Cela est dû aux limitations physiques du circuit de charge interne de l'onduleur. Lorsque les entrées PV et AC sont actives, elles partagent la capacité de 160 A (par exemple, 100 A du PV + 60 A du CA). Cela protège les composants internes tout en répondant aux besoins de la grande majorité des systèmes de petite et moyenne taille.

6. Le GA-5024 peut-il être utilisé avec une batterie de 48 V ?

Non. Le GA-5024 est conçu pour un système de batterie de 24 V (tension nominale de 25,6 V pour le lithium ; charge flottante de 27 V pour le plomb-acide) ; ses circuits internes d'onduleur, ses paramètres de charge et ses protocoles de communication BMS sont tous optimisés pour les systèmes 24 V. La connexion directe d'une batterie de 48 V déclenchera une protection contre les surtensions ou même endommagera l'appareil. Si vous avez besoin d'un système 48 V, veuillez choisir le modèle GA-6548 (6,5 kW) ou GA-12048 (12 kW) ; les deux sont compatibles avec les batteries 48V (tension nominale de 51,2V).

7. Comment mettre en œuvre le démarrage automatique du générateur ?

L'onduleur solaire hors réseau 5 kW 24 V fournit un signal de contact sec (nécessite un module externe en option) pour démarrer automatiquement le générateur en fonction de la tension de la batterie ou de l'état de la charge. Veuillez vous référer au manuel détaillé ou contacter le support technique pour obtenir des instructions de câblage et de configuration spécifiques.

8. Comment l'unité fonctionne-t-elle dans des environnements à basse température ?

Il fonctionne à des températures allant jusqu'à -15°C. Veuillez toutefois noter que la charge des batteries au lithium en dessous de 0°C peut être limitée. Nous recommandons de placer la batterie dans une enceinte isolée ou de sélectionner une batterie avec fonction de chauffage intégrée. L’onduleur lui-même peut continuer à produire de l’énergie, même si son efficacité peut légèrement diminuer.
