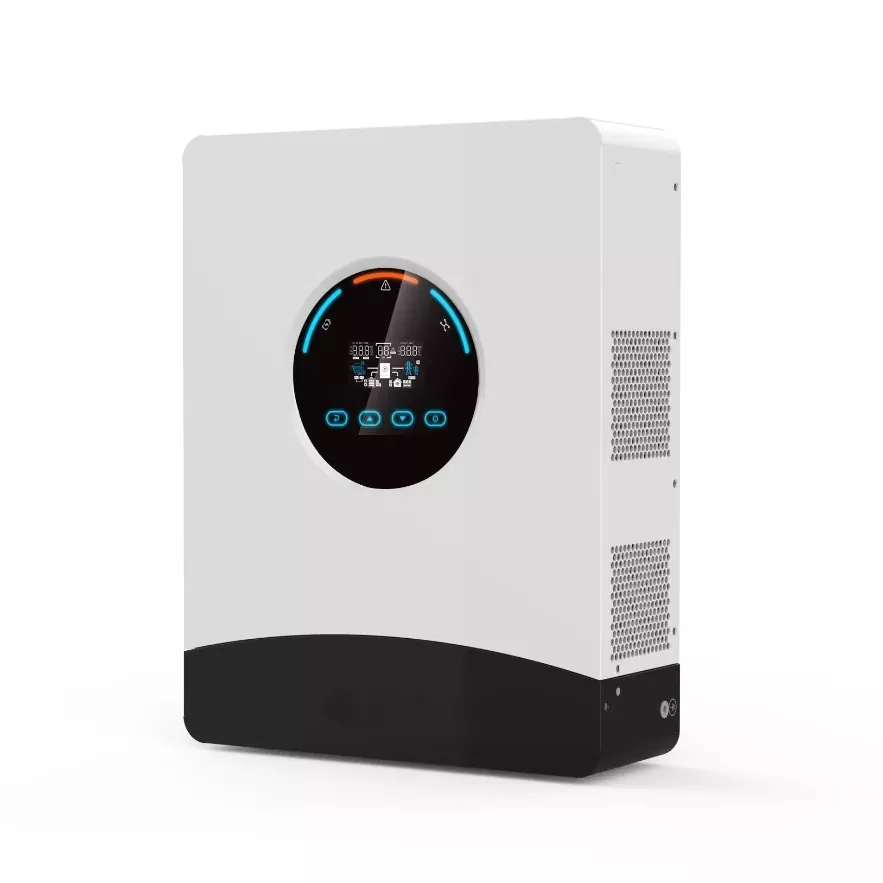

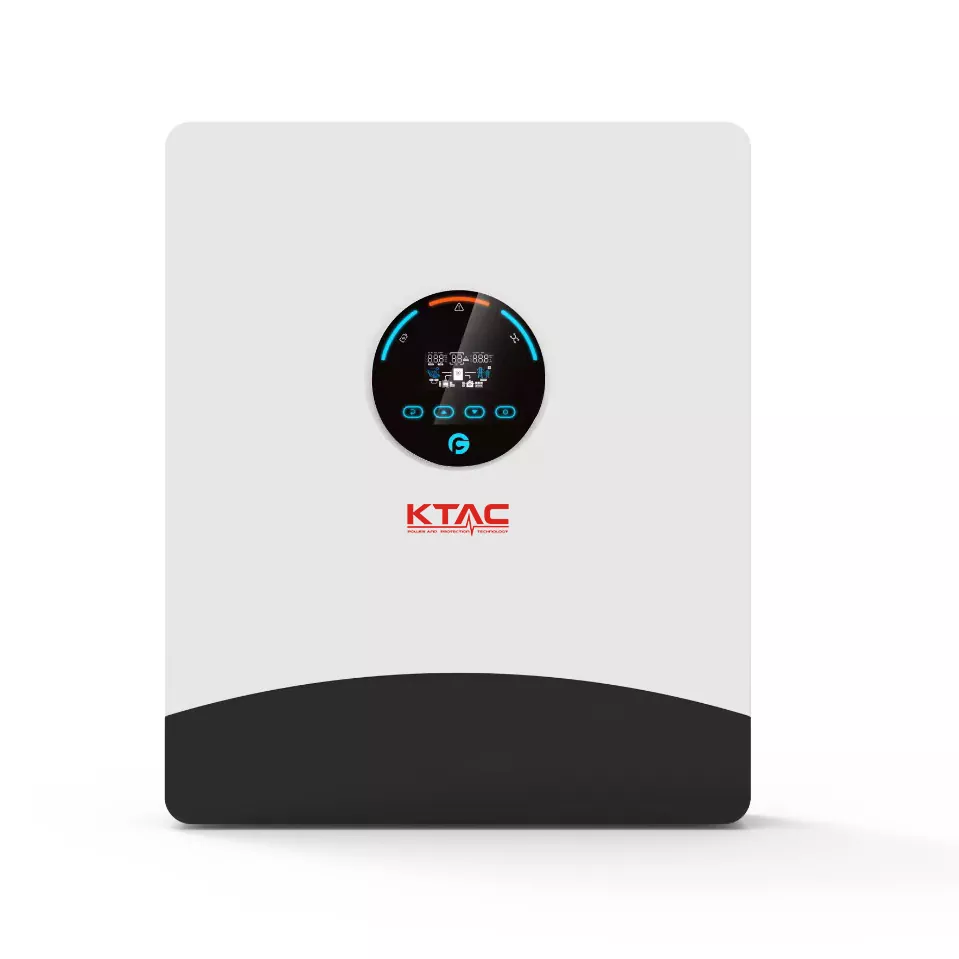

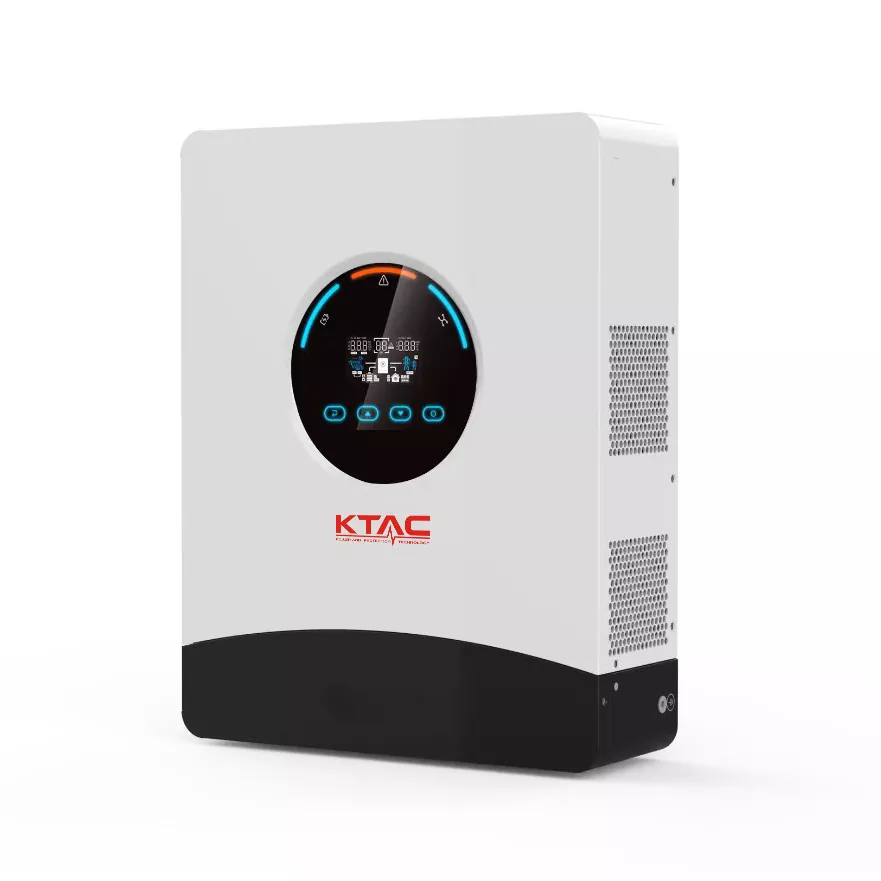

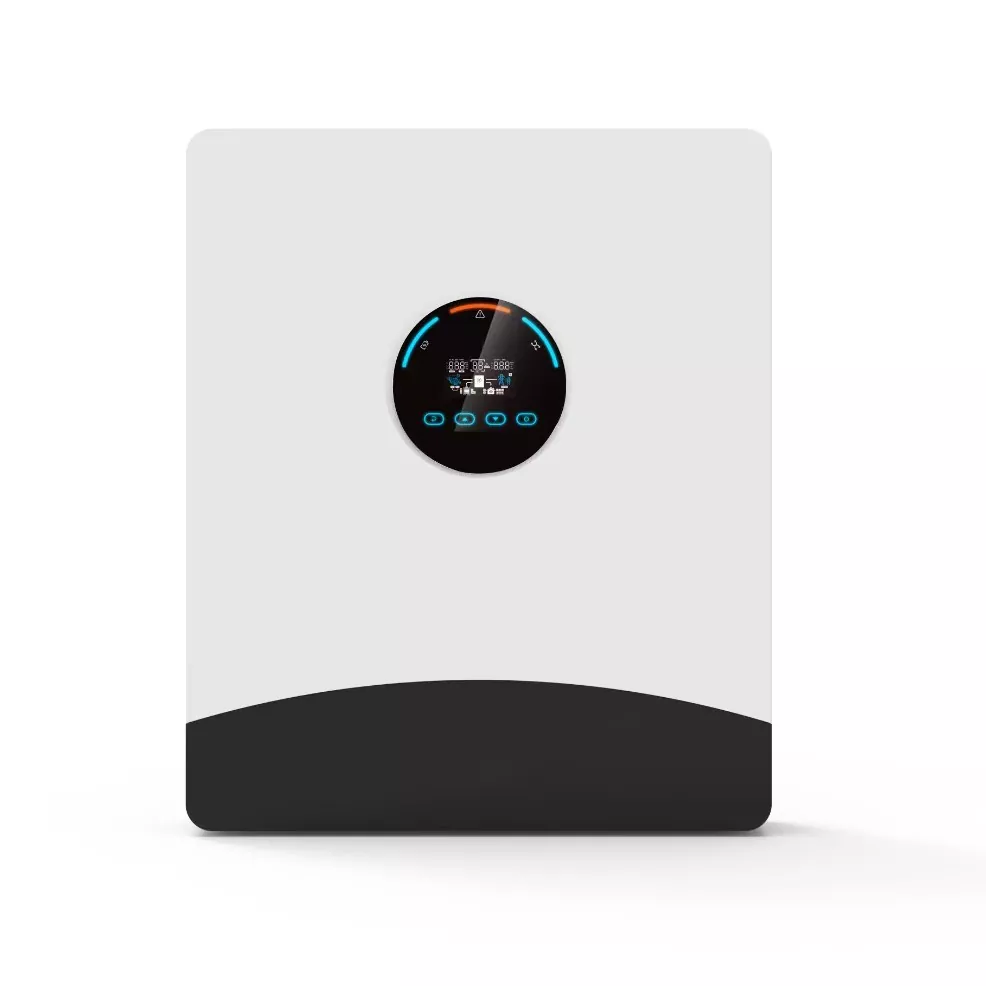

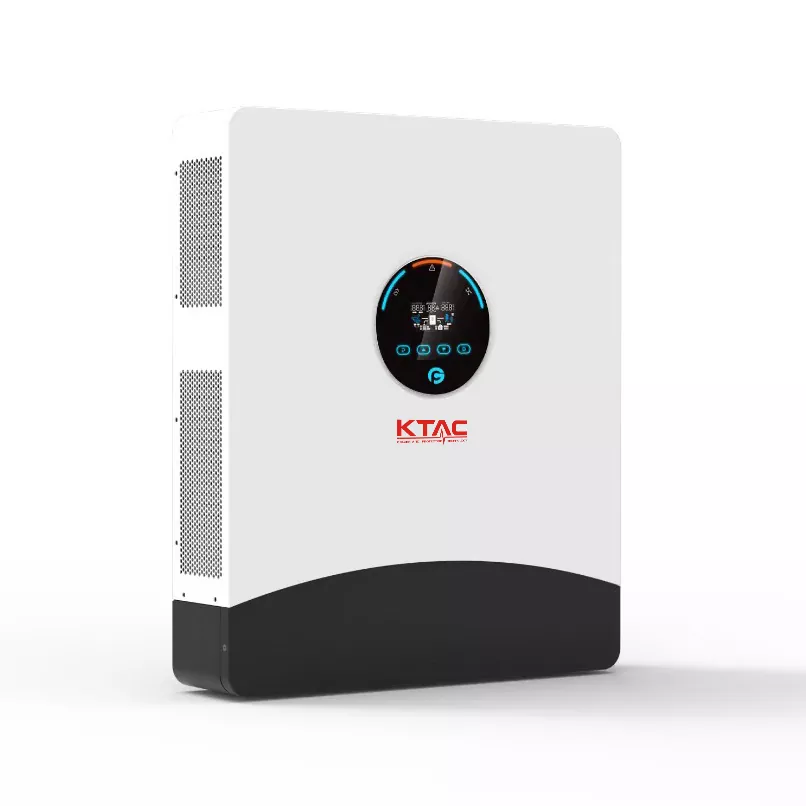

Onduleur solaire parallèle hors réseau 6 kW 48 V

L'onduleur solaire parallèle hors réseau 6 kW 48 V (GPEO-6KL1) offre un point d'entrée rentable dans le stockage d'énergie hors réseau. Pesant seulement 12,4 kg et mesurant 12 cm d'épaisseur, il peut être fixé au mur par une seule personne. Il est idéal pour les balcons résidentiels, les maisons rurales auto-construites ou les petits studios, en particulier dans les scénarios nécessitant une alimentation triphasée mais avec des demandes de charge modérées.

Sa puissance nominale de 6 kW gère facilement les charges quotidiennes telles que l'éclairage, les réfrigérateurs et les ordinateurs. Il prend en charge la connexion en parallèle jusqu'à 12 unités monophasées (totalisant 72 kW) ou une configuration de 3 unités dans un système triphasé de 380 V (totalisant 18 kW), capable d'entraîner des pompes à eau triphasées ou de petites machines-outils.

Il dispose d'une entrée MPPT monocanal large tension (85-450 V) et d'un courant de charge maximum de 120 A ; lorsqu'il est associé à une batterie au lithium de 48 V, il atteint une efficacité maximale de 98 %. Avec une protection IP54 et un temps de commutation UPS de 10 ms, cette solution hors réseau économique garantit sécurité, stabilité et tranquillité d'esprit.

Grâce à la technologie parallèle intelligente, jusqu'à 12 unités peuvent être connectées en parallèle (72 kW au total) et 3 unités ou plus peuvent former un système triphasé de 380 V, permettant une extension flexible de la puissance et des phases tout en atteignant un rendement maximal de 98,0 % et un rendement MPPT de 99,9 %.

Principales fonctionnalités

1. Léger et portable

Avec un poids net de seulement 12,4 kg et une épaisseur de 12 cm, une seule personne peut assurer le transport et le montage mural. L'onduleur solaire parallèle hors réseau 6 kW 48 V convient aux environnements à espace limité tels que les maisons, les appartements et les garages.

2. Noyau hors réseau rentable

Optimisée pour la rentabilité tout en garantissant une puissance stable de 6 kW, cette unité est accompagnée d'une garantie de 3 ans. C'est le choix idéal pour mettre en œuvre des solutions économiques « PV + stockage d'énergie » dans les zones reculées, les maisons rurales auto-construites et les petits commerces.

3. Fonctionnement parallèle intelligent et mise en réseau triphasée

Expansion monophasée : jusqu'à 12 unités peuvent être connectées en parallèle pour une puissance totale de 72 kW, répondant ainsi aux besoins des ménages nécessitant une mise à niveau progressive de leur capacité.

Système triphasé : prend en charge la connexion en parallèle de 3 unités ou plus pour former un système triphasé de 380 V (6 kW par phase, 18 kW au total), capable d'alimenter directement des charges industrielles telles que des pompes à eau triphasées, des climatiseurs et de petites machines-outils.

4. Large plage d'entrée MPPT

Canal MPPT unique (prenant en charge 2 chaînes) avec une plage de tension de fonctionnement de 85 V à 450 V et une tension de démarrage de seulement 85 V ; compatible avec des chaînes de 8 à 10 panneaux photovoltaïques standards. Dispose d'un courant d'entrée maximum de 27 A et d'un courant de court-circuit de 35 A, assurant la compatibilité avec une large gamme de modules PV.

5. Communication intelligente du BMS

L'interface RS485 intégrée permet une communication en temps réel avec le BMS de batterie au lithium 48 V grand public (compatible avec des protocoles tels que Pylontech), gérant automatiquement les paramètres de charge/décharge pour prolonger la durée de vie de la batterie.

6. Commutation UPS rapide

Le mode UPS offre un temps de commutation de seulement 10 ms, garantissant une alimentation ininterrompue pour les charges critiques telles que les ordinateurs, les systèmes de surveillance et les équipements médicaux. Le mode électroménager offre un temps de commutation de 20 ms, s'adaptant à une plus large gamme de fluctuations de tension du réseau.

Paramètre du produit

Scénarios applicables

1. Alimentation résidentielle hors réseau/de secours

Convient aux maisons rurales auto-construites, aux chalets de montagne et aux systèmes de stockage d'énergie sur balcon dans les appartements urbains. L'énergie solaire fournit de l'électricité et charge la batterie pendant la journée, tandis que la batterie prend automatiquement le relais la nuit ou lors de coupures de courant.

2. Petites entreprises et studios

Fournit 6 kW de puissance de base pour les petits supermarchés, les salons de coiffure, les studios et les points de retrait de messagerie, prenant en charge le fonctionnement stable des équipements tels que les ordinateurs, l'éclairage, les congélateurs et les imprimantes.

3. Charges électriques triphasées

Trois unités peuvent être mises en parallèle pour former un système triphasé de 380 V capable d'entraîner des pompes triphasées pour puits profonds, de petits compresseurs d'air, des machines à bois, etc., répondant aux besoins électriques de l'irrigation agricole et des petites usines de transformation.

4. Activités de plein air et alimentation de secours

Lorsqu'il est associé à une batterie mobile et à des panneaux photovoltaïques, l'onduleur solaire parallèle hors réseau de 6 kW 48 V sert de source d'alimentation temporaire pour les campings et les sites d'intervention d'urgence ; sa conception légère facilite le transport et le déploiement rapide.

Services de personnalisation

KTAC propose des services OEM/ODM pour l'onduleur de la série GA, notamment :

1. Couleur du boîtier personnalisée et impression du logo

2. Réglage du protocole BMS pour les batteries tierces

3. Paramètres prédéfinis (par exemple, tensions de charge, fréquence de sortie)

4. Conception d'emballage et manuels d'utilisation multilingues

Contactez notre équipe technique pour une solution sur mesure.

FAQ

1. Quelles sont les principales différences entre le GPEO-6KL1 et le GPEO-12KL1 ?

Le 6KL1 a une puissance de sortie de 6 kW, est plus léger (12,4 kg contre 28,5 kg) et plus compact, ce qui le rend adapté à une installation par une seule personne et à des environnements restreints en espace.

Le 12KL1 a une puissance de sortie de 12 kW et un rendement plus élevé (99,9 % contre 98,0 %), bien qu'il entraîne des coûts et un poids plus élevés.

Les deux modèles prennent en charge la connexion parallèle de plusieurs unités et la mise en réseau triphasée.

2. Comment trois unités 6KL1 forment-elles un système triphasé de 380 V ?

Connectez les trois onduleurs à l'aide de câbles de communication de synchronisation et configurez-les respectivement comme maître (L1), esclave 1 (L2) et esclave 2 (L3). Chaque phase produit 6 kW avec une tension de ligne de 380 V/400 V, ce qui donne une puissance totale de 18 kW. Cette configuration convient à l'entraînement de charges telles que des moteurs triphasés et des pompes à eau.

3. What is the maximum number of units that can be paralleled for single-phase operation? Quelle est la puissance totale ?

Jusqu'à 12 unités peuvent être mises en parallèle, fournissant une puissance totale de 72 kW. Le fonctionnement en parallèle nécessite l'utilisation de câbles de communication à partage de courant et garantit que la capacité de la batterie de chaque onduleur est adaptée.

4. Les 6KL1 et 12KL1 peuvent-ils être mélangés dans une configuration parallèle ?

Non. Lors d'une connexion en parallèle ou en réseau, les onduleurs doivent être du même modèle et de la même version du logiciel ; sinon, des courants de circulation et des déséquilibres de puissance peuvent se produire.

5. Quelle est la capacité de la batterie requise ?

Une capacité de batterie d'au moins 5 kWh (environ 100 Ah à 48 V) est recommandée pour prendre en charge un fonctionnement à pleine charge de 6 kW pendant 0,8 heure. Pour une alimentation de secours quotidienne, 10 à 20 kWh sont plus pratiques. L'onduleur a un courant de charge maximum de 120 A et est compatible avec les batteries LiFePO4 de 100 à 300 Ah.

6. S'il n'y a qu'un seul canal MPPT, comment connecter des panneaux photovoltaïques orientés dans des directions différentes ?

Deux chaînes de panneaux photovoltaïques orientés dans des directions différentes peuvent être connectées en parallèle au même MPPT (en garantissant que les limites de tension et de courant ne sont pas dépassées), ou des optimiseurs externes peuvent être utilisés. Pour les systèmes plus complexes, un modèle double MPPT (tel que le 12KL1) est recommandé.
