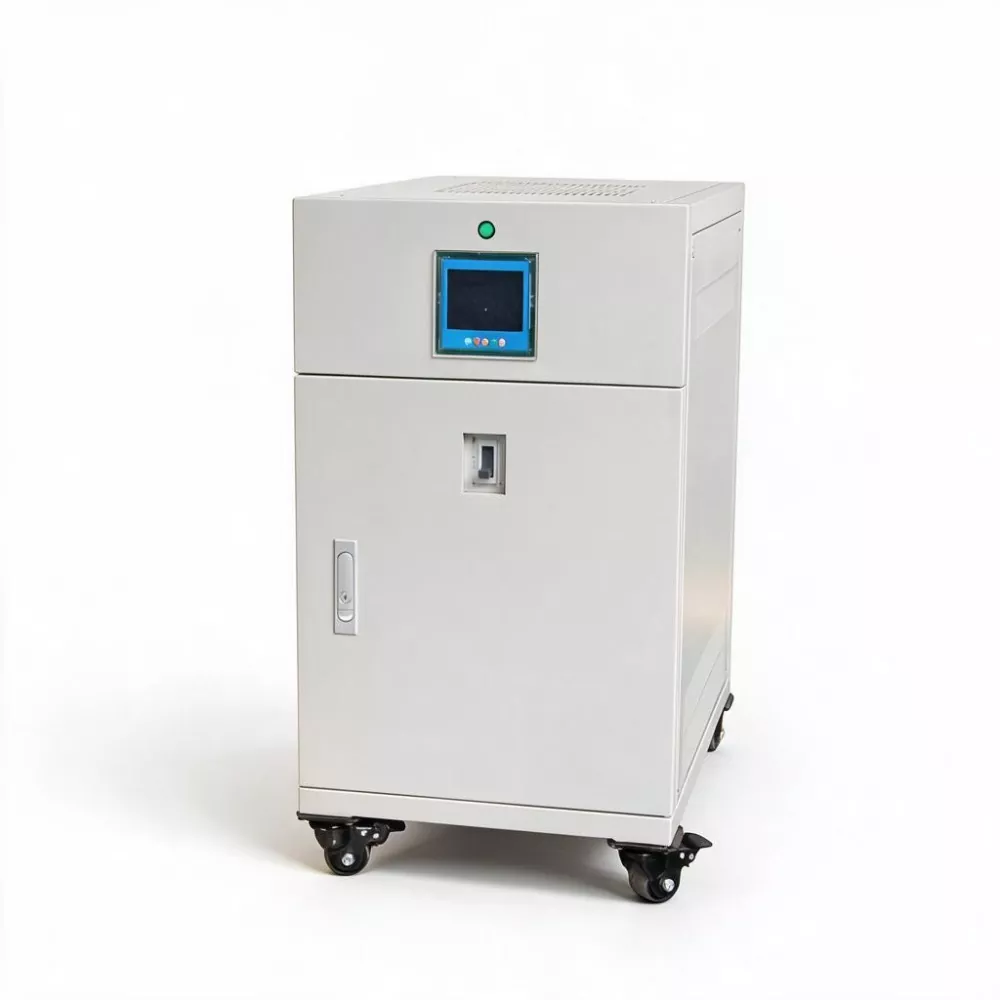

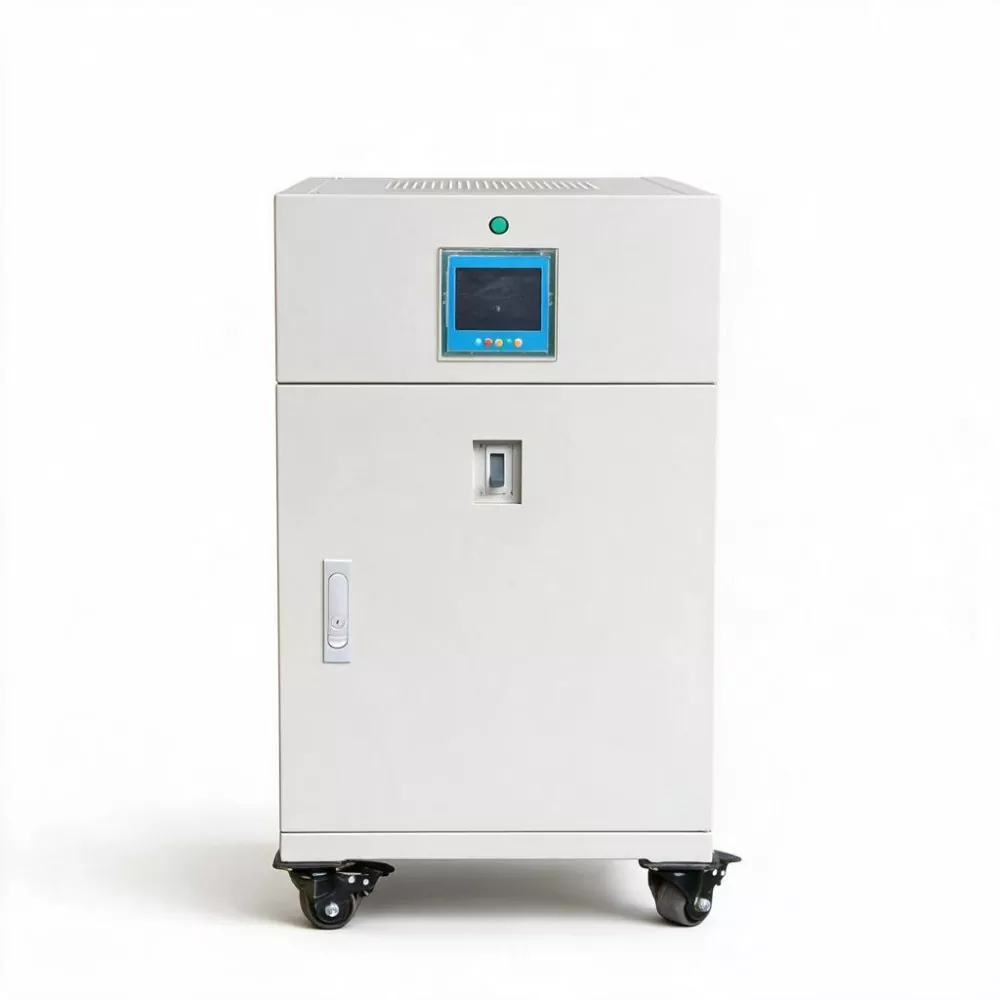

AVR statique SCR triphasé 100 kVA

Le fondement de l’économie numérique moderne repose sur les centres de données et les réseaux de communication. Les serveurs, commutateurs et périphériques de stockage de ces installations sont soumis à des exigences extrêmement strictes en matière de qualité d'alimentation. Selon les statistiques de l'Uptime Institute, plus de 40 % des pannes de centres de données sont directement liées à des problèmes de qualité de l'énergie, et une partie importante de celles-ci ne sont pas des pannes de courant complètes mais sont causées par des chutes de tension, des scintillements ou des interférences harmoniques qui déclenchent des arrêts de protection des équipements.

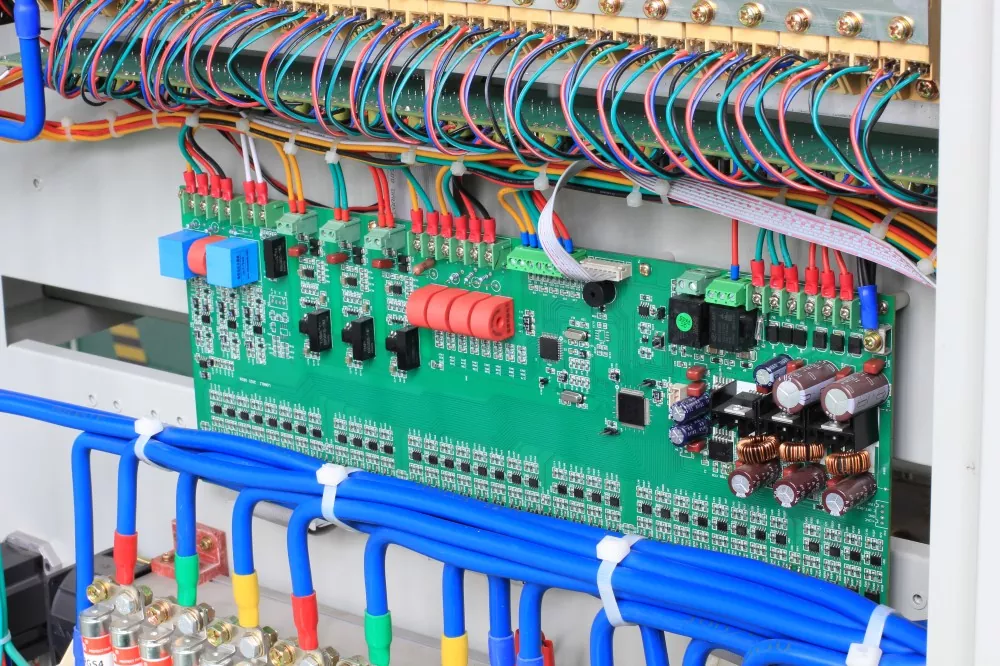

L'AVR statique SCR triphasé 100 KVA a été conçu avec ce type « d'interruption d'alimentation sans coupure de courant » comme objectif principal. Il utilise des puces informatiques haute vitesse DSP et une technologie d'échantillonnage AC rapide pour surveiller chaque changement subtil de la tension d'entrée en temps réel. Lorsqu'une fluctuation de tension se produit, le système de contrôle effectue le calcul de l'écart en quelques microsecondes et commande au module SCR d'effectuer une compensation et une commutation sans contact au point de passage à zéro du courant, rétablissant la tension de sortie à la valeur définie dans un délai de 10 ms à 40 ms.

Paramètre du produit

Quels sont les avantages par rapport aux régulateurs de tension traditionnels de type servomoteur ?

L'AVR statique SCR triphasé 100 KVA dans son ensemble ne comporte aucune pièce mécanique mobile, éliminant complètement l'usure des balais de charbon, les mauvais contacts et les risques de génération d'étincelles. Pour les centres de données fonctionnant 24h/24 et 7j/7 sans interruption, « sans maintenance » signifie qu'il n'est pas nécessaire de planifier des temps d'arrêt pour la maintenance et qu'il n'est pas nécessaire de stocker des pièces de rechange sujettes aux pannes.

En termes de gestion intelligente, le SBWZ-100KVA est équipé de paramètres programmables complets et d'interfaces de communication RS485. Le personnel de maintenance peut visualiser à distance la tension triphasée, le courant, la puissance et l'état de fonctionnement de l'équipement dans la salle de contrôle et définir des seuils de protection contre les surtensions, les sous-tensions et les surintensités.

Lorsqu'il y a une tendance anormale dans la qualité de l'énergie, le système peut émettre une alerte précoce, réalisant une mise à niveau de « réparation passive » à « prévention active » en mode de fonctionnement.

Principales fonctionnalités

1. Réponse au niveau de la milliseconde

Le temps de réponse est de 10 ms à 40 ms (réglable) et permet de terminer l'ajustement au cours du premier cycle de fluctuation de la tension du réseau. Pour les charges informatiques telles que les serveurs, les commutateurs et les périphériques de stockage qui sont sensibles aux transitoires de tension, cette vitesse est suffisante pour compléter la compensation dans la fenêtre de tolérance d'alimentation électrique, garantissant ainsi que l'activité ne s'interrompt pas.

2. Précision de stabilisation ultra-haute tension

Précision de la tension de phase ± 1 %, précision de la tension de ligne ± 1,5 %, bien supérieure aux ± 3 % des stabilisateurs de tension de type servo traditionnels. La stabilisation de tension de haute précision peut réduire efficacement la charge de réglage des alimentations du serveur, prolonger la durée de vie des modules d'alimentation et réduire le taux de défaillance global.

3. Conception entièrement sans contact

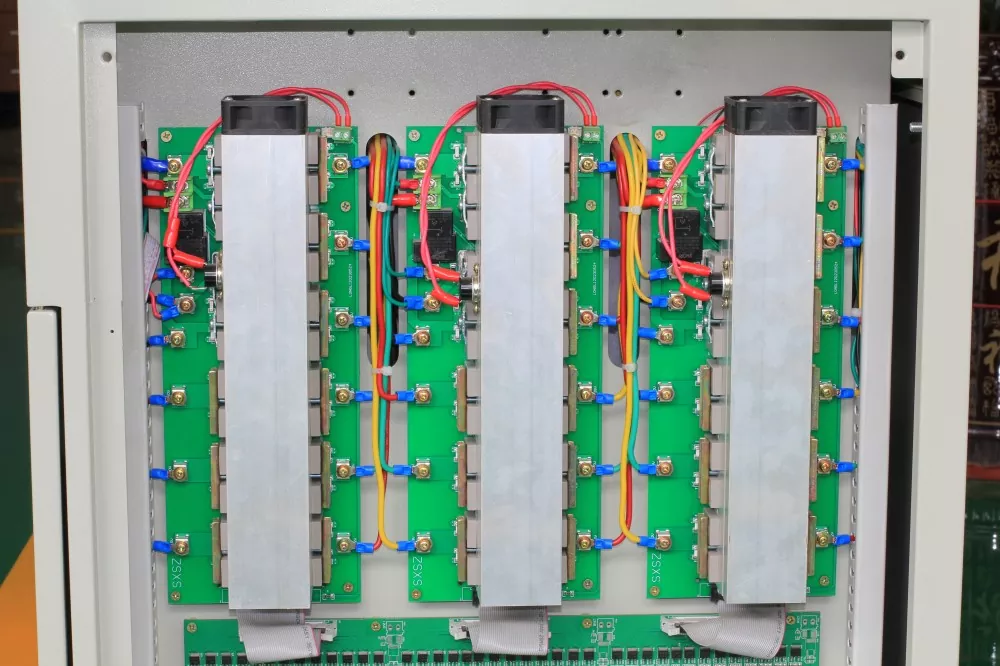

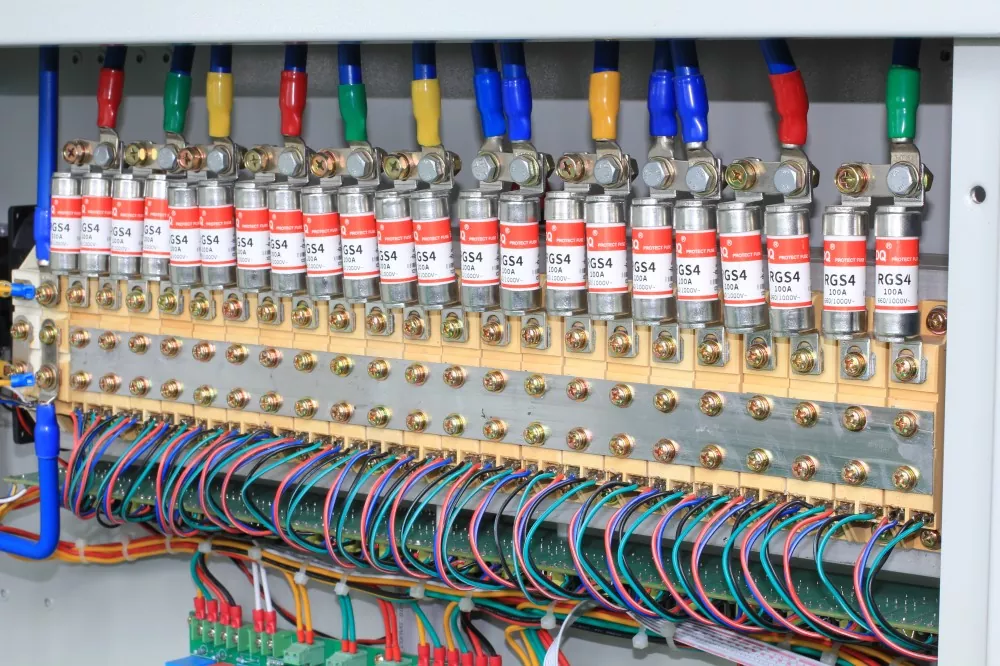

Les modules SCR sont utilisés pour remplacer les balais de charbon et les servomoteurs traditionnels, éliminant ainsi toute pièce mécanique mobile dans l'ensemble de la machine. Il n'y a aucun problème tel que l'usure des balais de charbon, la génération d'étincelles ou le remplacement régulier, ce qui rend l'AVR statique SCR triphasé 100 KVA particulièrement adapté aux sites de mission critiques où les arrêts de maintenance réguliers ne sont pas possibles.

4. Efficacité ≥ 99 %

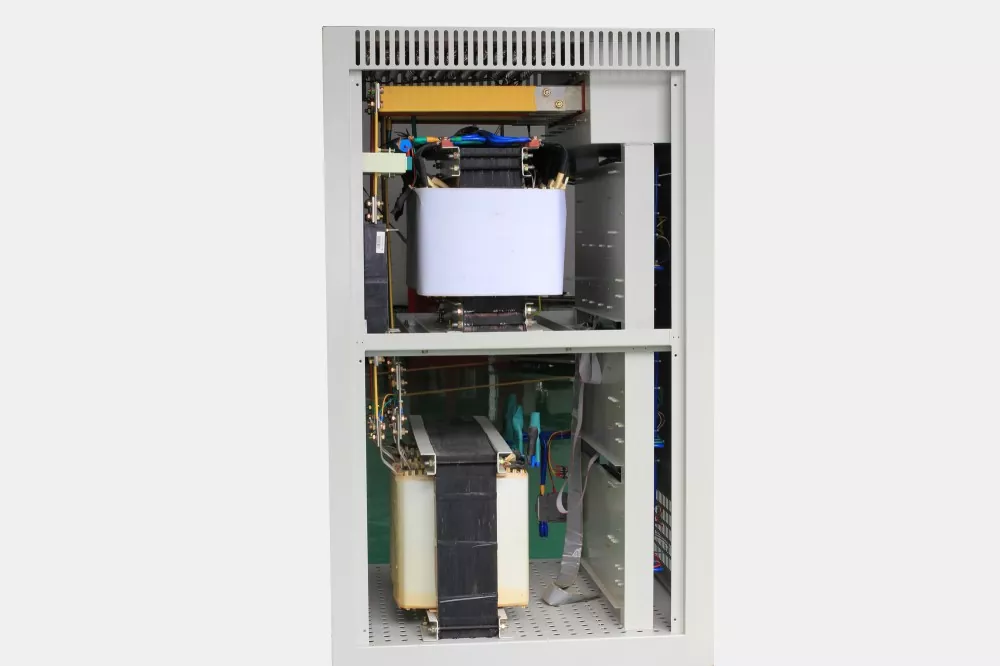

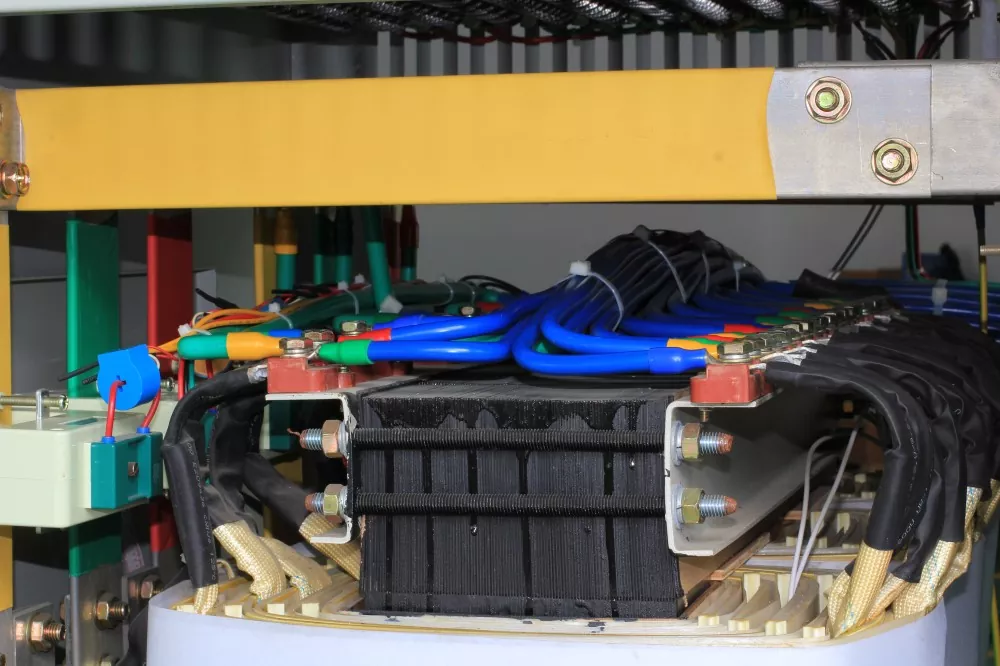

L'utilisation de transformateurs d'isolement à haut rendement et de modules SCR à faible perte de conduction permet d'obtenir un rendement global ≥ 99 %. Calculé sur la base d'une capacité de 100 KVA et de 8 760 heures de fonctionnement par an, par rapport aux stabilisateurs de tension de type servo traditionnels (efficacité 96 %), il permet d'économiser environ 3 000 à 4 000 kWh par an, réduisant ainsi considérablement les coûts d'exploitation (TCO).

5. Sortie pure

Taux de distorsion de la forme d'onde de sortie < 0,1 %, pas d'harmoniques incrémentales. Le stabilisateur de tension lui-même n'introduit aucune interférence dans le réseau électrique, répondant ainsi aux exigences strictes des centres de données en matière d'environnement électromagnétique (EMC).

6. Surveillance intelligente et protection programmable

Aide les utilisateurs à définir les seuils de protection contre les surtensions, les sous-tensions, les surintensités et la précision de stabilisation de la tension. Une interface de communication RS485 standard (protocole Modbus-RTU) est fournie, qui peut être connectée au DCIM (Data Center Infrastructure Management System) ou aux systèmes de surveillance de l'environnement électrique pour réaliser une gestion centralisée à distance.

Applications du produit

1. Centres de données et nœuds de cloud computing : fournissent une protection de stabilisation de tension à haute vitesse pour les armoires de serveurs, les climatiseurs de précision et le frontal UPS dans les salles informatiques IDC, éliminant ainsi le risque de redémarrages de serveurs causés par des baisses de tension.

2. Réseau central de communication et hubs 5G : utilisé pour les alimentations de commutation dans les centres de communication provinciaux, les salles informatiques du réseau central 5G et les nœuds de convergence du réseau métropolitain, garantissant que les équipements de communication ne se déconnectent pas en raison des fluctuations de tension.

3. Systèmes de transactions financières : fournissent des garanties d'alimentation électrique de niveau « zéro panne flash » pour les serveurs de négociation et les équipements réseau des bourses et des centres de données bancaires, garantissant ainsi l'intégrité des données de transaction et la continuité des activités.

4. Centres de contrôle de diffusion radio et télévision : utilisés pour les équipements de contrôle de diffusion dans les systèmes de diffusion TV, les stations de liaison montante par satellite et les salles informatiques des réseaux de radio et de télévision, évitant ainsi les accidents de diffusion causés par des problèmes d'alimentation électrique.

5. Équipement de détection de précision dans la fabrication haut de gamme : fournit des alimentations pures stabilisées en tension pour les équipements extrêmement sensibles aux fluctuations de tension, tels que les équipements d'inspection de plaquettes semi-conductrices, les instruments de mesure optiques et les machines de mesure à trois coordonnées.

Services de personnalisation

KTAC fournit des services OEM/ODM, y compris la couleur d'apparence, la méthode d'emballage, la plage de tension d'entrée/sortie et les modules de fonctions spéciaux (tels que les dispositifs de filtrage EMI, les dispositifs de protection contre la foudre, les interfaces de surveillance RS232/RS485), etc. Veuillez nous contacter pour des solutions personnalisées.

FAQ

1.Le temps de réponse allant de 10 ms à 40 ms peut-il répondre aux exigences d'alimentation électrique du serveur ?

D'ACCORD. Selon les spécifications standard d'alimentation des équipements informatiques, l'alimentation des serveurs nécessite généralement un temps d'attente d'au moins 10 ms. Le SBWZ-100KVA peut effectuer la compensation de tension en 10 ms au maximum. Dans la plupart des scénarios de fluctuation du réseau, l'alimentation électrique du serveur n'active même pas le stockage d'énergie de secours, ce qui permet d'obtenir une véritable stabilisation de tension « inaperçue ».

2. Quelle est la relation entre le stabilisateur de tension sans contact et l'UPS (Uninterruptible Power Supply) ?

Les deux sont complémentaires plutôt que substitutifs. UPS résout le problème de la « panne de courant » (en fournissant de l'énergie via des batteries), tandis que le stabilisateur de tension SBWZ résout le problème de la « tension instable ». Pour les scénarios avec des fluctuations de tension fréquentes mais des pannes de courant rarement complètes, l'utilisation d'un stabilisateur seul peut améliorer considérablement la qualité de l'alimentation électrique ; pour les scénarios nécessitant une protection complète, il est recommandé de déployer le stabilisateur de tension SBWZ devant l'onduleur, ce qui peut réduire les commutations fréquentes de l'onduleur en mode batterie en raison des fluctuations de tension et prolonger la durée de vie de la batterie.

3. Dans quelle mesure l'efficacité est-elle ≥ 99 % ? Quelle quantité d’électricité peut-on économiser à long terme ?

Cette valeur d'efficacité est basée sur des tests de fonctionnement à pleine charge. Avec une charge de 100 KVA et un rendement de 99 %, la perte propre de l'équipement est d'environ 1 KW ; si vous utilisez un stabilisateur de tension de type servo traditionnel (avec une efficacité de 96 %), la perte est d'environ 4 kW. Avec un prix de l'électricité industrielle de 0,7 yuan par kilowattheure et 8 760 heures par an, le SBWZ-100KVA peut économiser environ (4-1) × 8 760 × 0,7 ≈ 18 396 yuans en coûts d'électricité par an. Cette somme peut être récupérée dans les trois ans suivant le coût premium de l'équipement.

4. L'équipement prend-il en charge le fonctionnement en parallèle pour obtenir une redondance ?

Oui. Plusieurs SBWZ-100KVA peuvent être obtenus via une armoire de dérivation pour une configuration redondante parallèle (1+1 ou N+1). Lorsqu'un appareil est entretenu ou tombe en panne, l'autre peut prendre en charge la charge en toute transparence. Le schéma de configuration parallèle spécifique peut être consulté avec nos ingénieurs système, qui le concevront en fonction de votre architecture de distribution d'énergie sur site.
5. Comment l'AVR statique SCR triphasé 100 KVA dissipe-t-il la chaleur ?

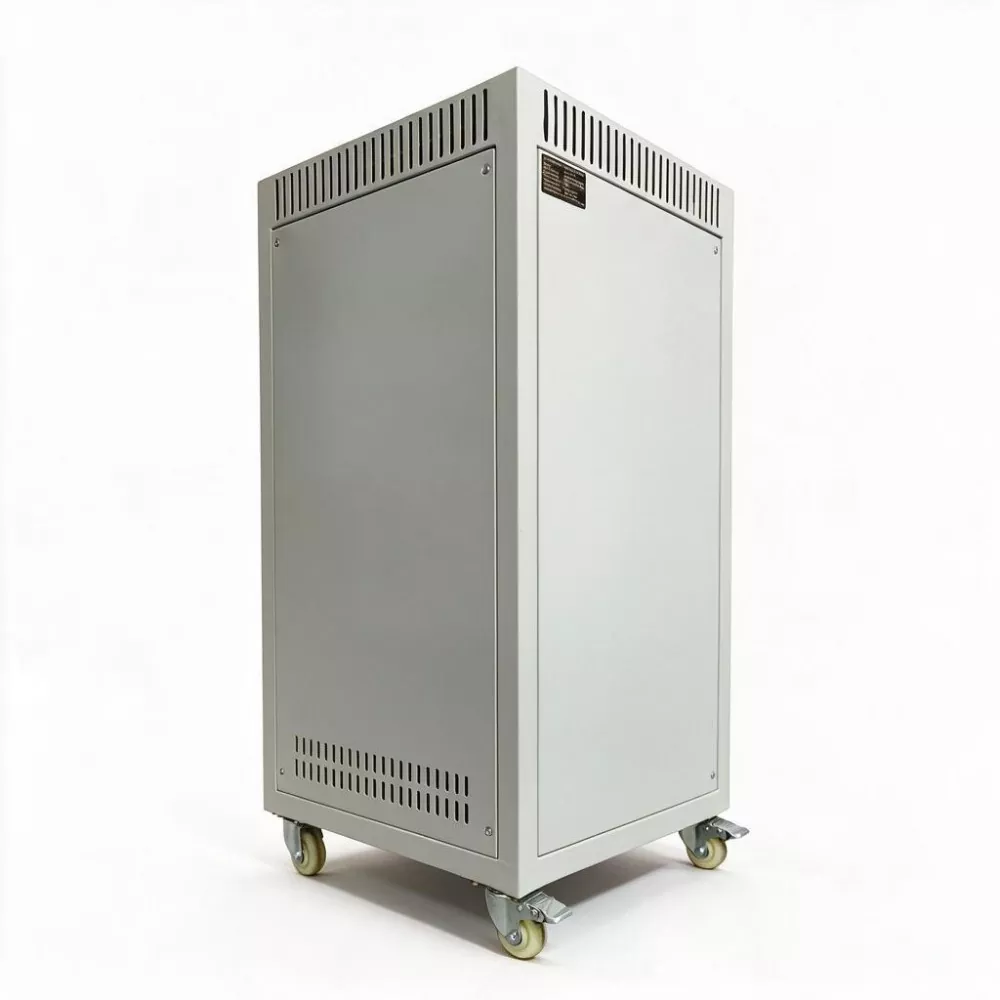

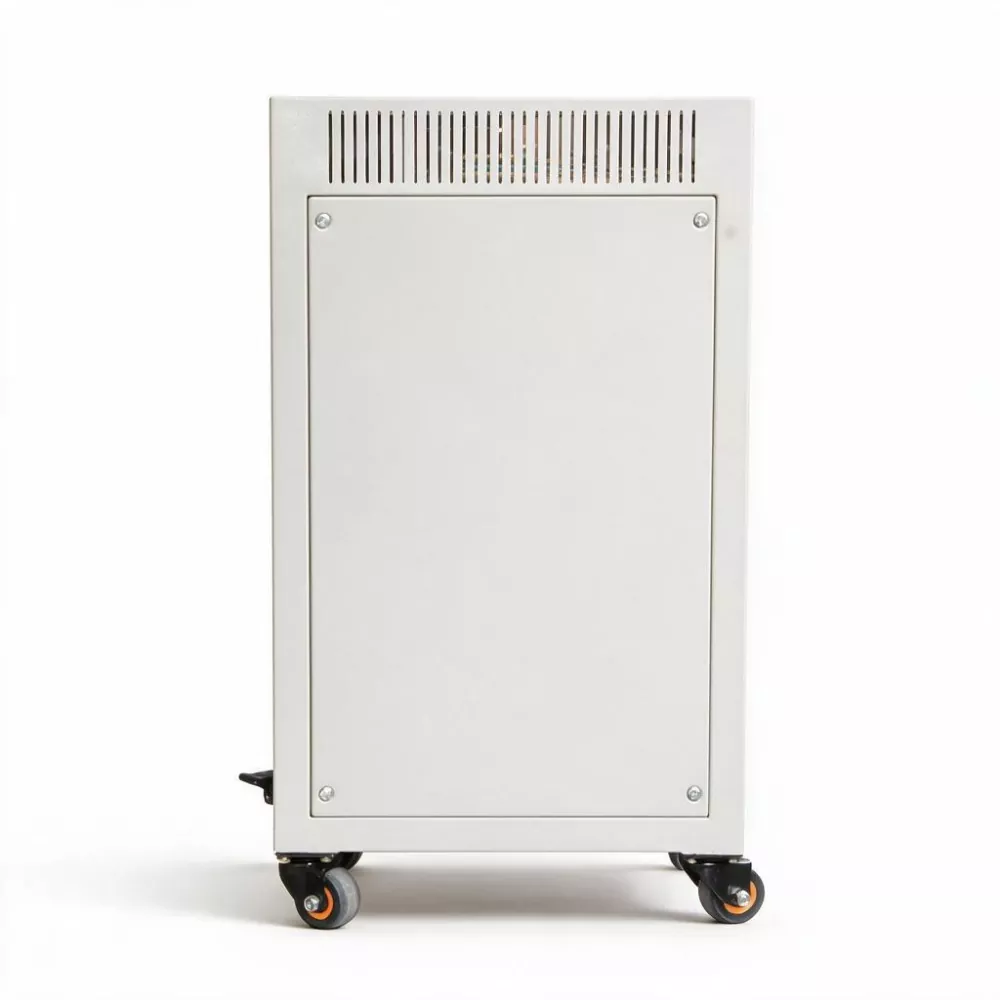

The SBWZ-100KVA uses intelligent temperature control forced air cooling, with inlet and outlet air vents located on the front and rear sides of the cabinet. It is recommended that the ambient temperature of the installation space be controlled between -5℃ and 40℃, with a relative humidity of less than 90%. Pour les équipements installés dans des centres de données ou des salles de communication, l'environnement de climatisation de la salle répond pleinement aux exigences ; pour les équipements installés dans des locaux de distribution électrique ordinaires, il suffit d’assurer une bonne ventilation.
