AVR statique SCR triphasé 500 kVA

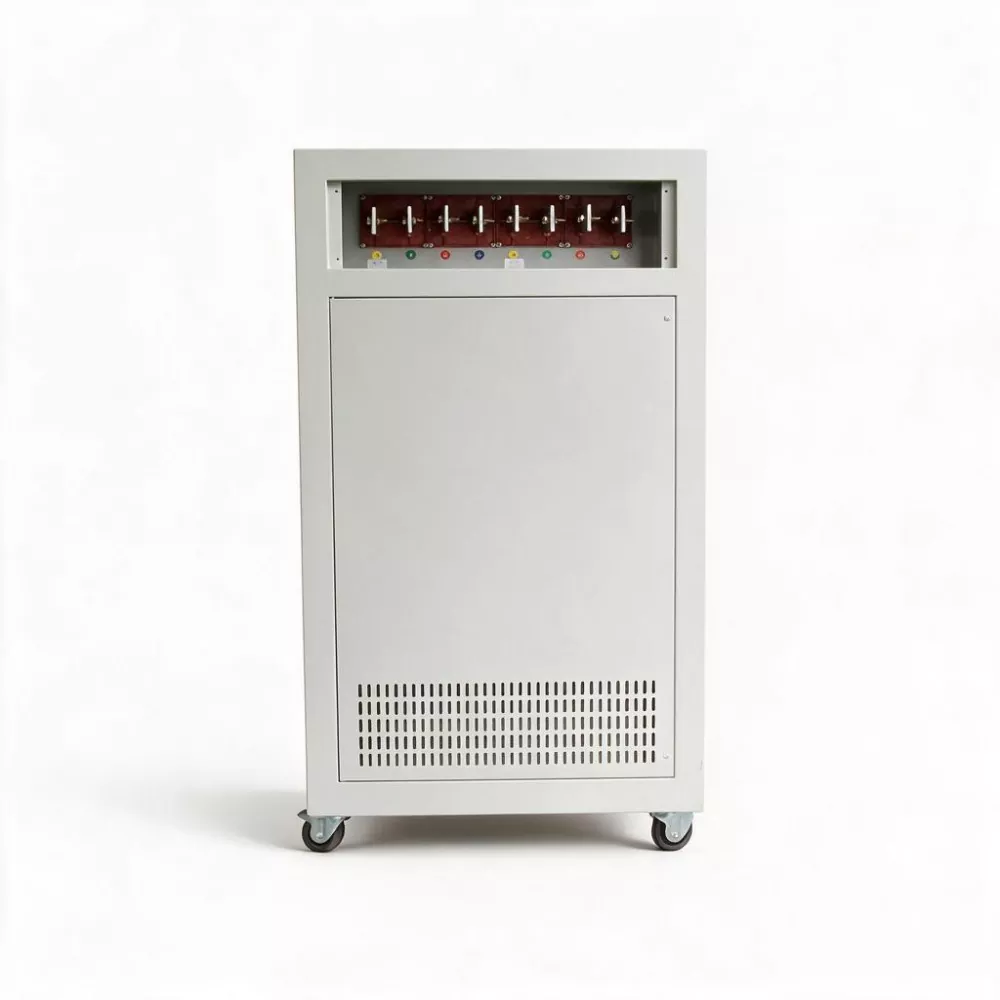

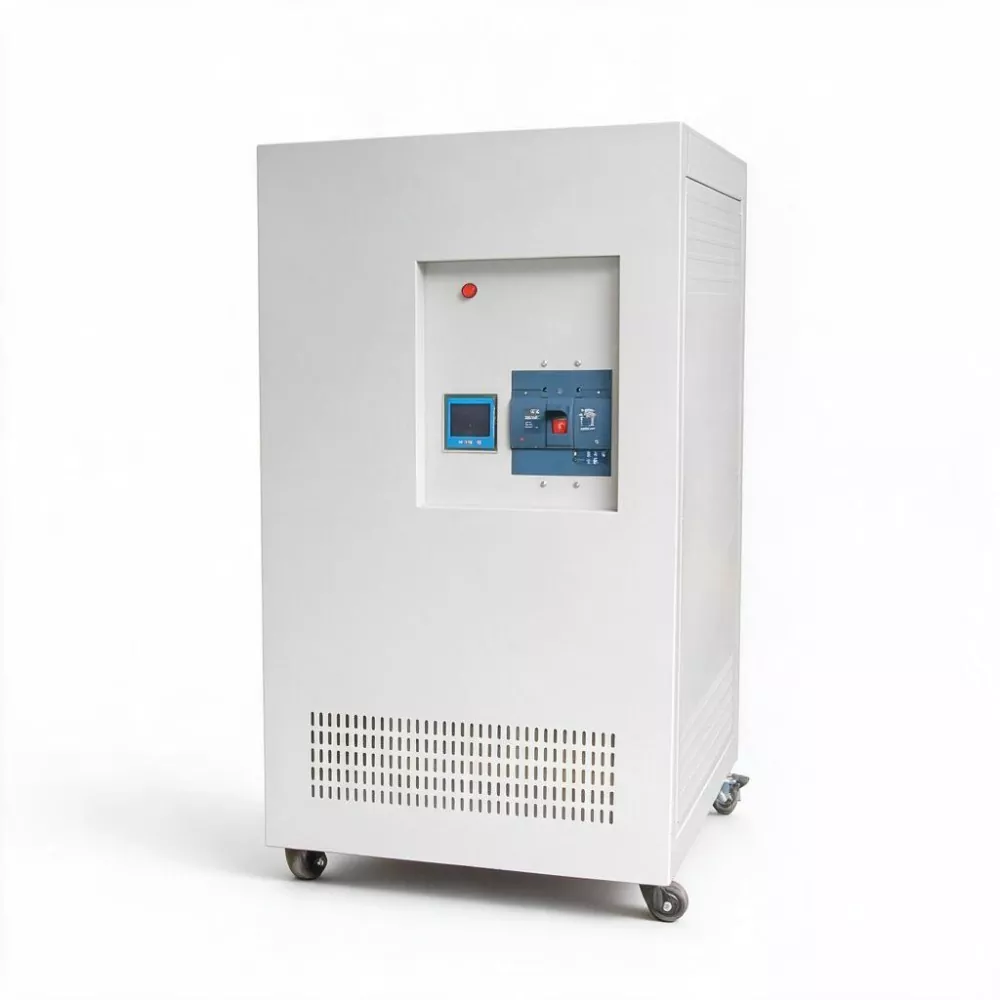

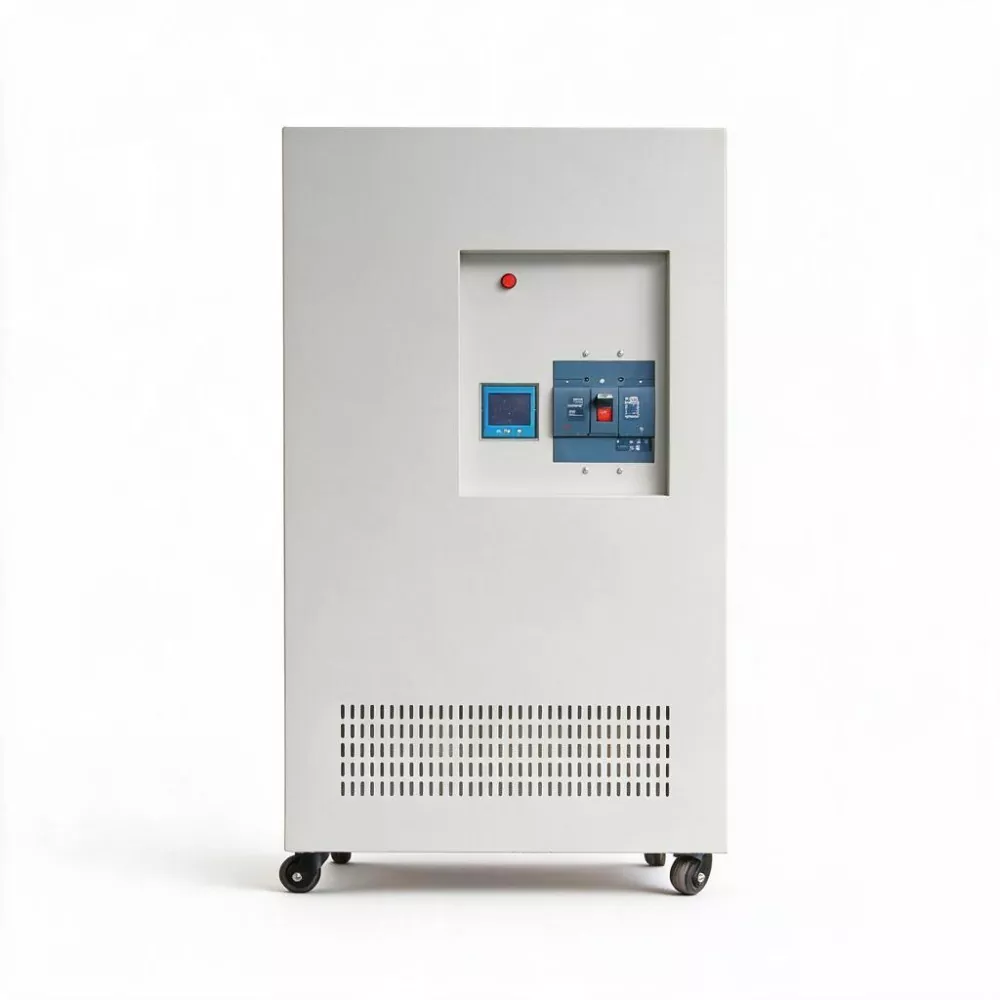

L'AVR statique SCR triphasé 500 KVA est un dispositif numérique de stabilisation de tension sans contact de haute capacité conçu pour les parcs industriels modernes et les zones de fabrication de précision. Avec une capacité nominale de 500 KVA et un courant de sortie de 760 A, il adopte le contrôle numérique DSP et la technologie de compensation rapide SCR pour atteindre une régulation de tension de haute précision de ± 1 % dans un temps de réponse de 10 à 40 ms.

Au-delà de la correction de base des fluctuations de tension, l'unité fournit une isolation harmonique passive pour supprimer la distorsion du réseau causée par des charges non linéaires et prend en charge l'interconnexion des données avec les systèmes EMS, APF et SVG du parc, réalisant ainsi une optimisation systématique de la qualité de l'énergie pour les systèmes de distribution d'énergie industriels.

Paramètre du produit

Principales fonctionnalités

1. Grande capacité au niveau du parc

Capacité nominale 500KVA, courant de sortie 760A. L'AVR statique SCR triphasé 500 KVA peut être directement installé du côté arrivée de la distribution principale du parc ou de la sous-station d'un grand atelier, fournissant une protection centralisée de stabilisation de tension pour l'ensemble du bus de distribution (couvrant des dizaines d'appareils et des milliers de mètres carrés de zone de production).

2. Réponse ultra-rapide dans un délai de 10 ms à 40 ms

Lorsque le réseau électrique supérieur subit des chutes de tension ou des fluctuations de tension causées par le démarrage de grands groupes d'équipements dans le parc, le SBWZ-500KVA peut effectuer une compensation en quelques millisecondes, empêchant les fluctuations de puissance de se propager dans tout le parc et assurant la continuité de l'alimentation électrique de tous les appareils connectés.

3. Atténuation harmonique naturelle

Grâce à l'effet de couplage électromagnétique du transformateur d'isolement, il a un effet d'atténuation de 30 à 50 % sur les harmoniques caractéristiques (5ème, 7ème, 11ème, etc.) générées côté charge. Lorsqu'il est utilisé conjointement avec des filtres de puissance active (APF), il peut assurer la conformité globale de la gestion des harmoniques du parc.

4. Efficacité ≥ 99 %

Basé sur une capacité de 500 KVA et un taux de charge annuel moyen de 60 %, le SBWZ-500KVA peut économiser environ (500 × 0,6 × 4 % × 8 760) ≈ 105 000 kWh d'électricité par an par rapport aux stabilisateurs de tension de type servo traditionnels (avec une efficacité de 96 %). Pour les grands parcs, chaque appareil peut permettre d'économiser environ 70 000 à 80 000 yuans en coûts d'électricité par an (sur la base d'un prix de l'électricité industrielle de 0,7 yuan par kWh), avec des avantages économiques significatifs.

5. Conception entièrement sans contact

Pas de balais de charbon, pas de servomoteurs, pas d'usure mécanique, éliminant le risque de coupure de courant causée par des pannes mécaniques des stabilisateurs de tension traditionnels. Pour les parcs industriels nécessitant une fiabilité d’alimentation électrique de 99,99 %, cette fonctionnalité est cruciale.

6. Fonction de passerelle de qualité d'alimentation

Interface de communication standard RS485 (Modbus-RTU), extensible à la communication Ethernet. Téléchargement en temps réel des données triphasées de tension, de courant, de puissance, de taux de distorsion harmonique, etc. vers la plate-forme EMS, travaillant en coordination avec les dispositifs de compensation de puissance réactive front-end (SVG, batteries de condensateurs) et APF pour construire un système complet de gestion en boucle fermée de la qualité de l'énergie.

Applications du produit

1. Parc industriel de haute technologie : assure une gestion centralisée de la qualité de l'énergie pour le bus basse tension de la salle de distribution principale du parc, garantissant ainsi la qualité de l'alimentation électrique des entreprises telles que les technologies de l'information, la biomédecine et les instruments de précision du parc.

2. Système de distribution principal d'une grande usine de fabrication : installé sur le côté de l'armoire d'arrivée principale de l'usine, l'AVR statique SCR triphasé 500 KVA offre une stabilité de tension et une protection d'isolation harmonique pour toute la zone de l'usine (couvrant plusieurs ateliers).

3. Fabrication de semi-conducteurs et de panneaux : fournit une protection de stabilisation de tension à l'échelle de l'usine pour les systèmes d'usine (MAU, FFU, unités de refroidissement, groupes de compresseurs d'air) des usines de plaquettes et des usines de panneaux, garantissant la stabilité des paramètres environnementaux dans des ateliers propres.

4. Nouvelle base industrielle d'énergie : utilisée pour les systèmes de distribution d'énergie des usines de modules photovoltaïques et des super-usines de batteries au lithium, éliminant les fluctuations de tension causées par le démarrage et l'arrêt à grande échelle des équipements de production sur les lignes de production et assurant le fonctionnement stable des lignes de production automatisées.

5. Nœud de micro-réseau du parc industriel : agit comme un centre de stabilisation de la tension dans le micro-réseau du parc (photovoltaïque + stockage d'énergie + bornes de recharge), coordonnant l'équilibre de l'offre et de la demande entre les sources d'énergie et les charges distribuées.

Services de personnalisation

KTAC propose une personnalisation OEM/ODM complète pour le SBWZ-500KVA afin de répondre aux exigences spécifiques du projet, aux conditions des installations et aux spécifications de la marque.

Configuration de tension : plage de tension d'entrée (standard ±20 %, plus large disponible sur demande) et tension de sortie (380 V/400 V/415 V) réglées en usine pour correspondre à votre système de distribution.

Boîtier et protection : Standard IP20 pour une installation en intérieur ; Mise à niveau IP54 disponible pour les environnements extérieurs ou poussiéreux, avec des modules de protection solaire, d'isolation thermique et de chauffage/déshumidification en option.

Communication et surveillance : norme RS485 (Modbus-RTU) ; modules Ethernet, Profibus-DP ou IoT industriels en option pour l'intégration avec les plateformes EMS, SCADA ou DCS.

Modules fonctionnels : un filtrage EMI intégré, une protection contre les surtensions (SPD) ou des interfaces de coordination APF/SVG dédiées peuvent être intégrés sur demande.

Fonctionnement parallèle : configurations parallèles redondantes (2 ou 3 unités) avec partage de charge et basculement automatique, conçues pour les applications critiques nécessitant une disponibilité de 99,99 %.

Image de marque et documentation : couleurs personnalisées, impression de logo, conception d'emballage et manuels multilingues adaptés aux exigences de votre marque.

FAQ

1. Quelles sont les différences entre SBWZ-500KVA, APF et SVG ? Comment travaillent-ils ensemble ?

· SBWZ-500KVA est responsable de la stabilité de la tension : il compense rapidement les fluctuations de tension et maintient la tension à ±1 %.

· L'APF est responsable du contrôle des harmoniques : il compense et filtre dynamiquement les harmoniques caractéristiques générées par la charge.

· SVG est responsable de la compensation de la puissance réactive : il compense rapidement et dynamiquement la puissance réactive du système, améliorant ainsi le facteur de puissance.

Les trois se complètent. Le SBWZ-500KVA télécharge les données sur la qualité de l'énergie via l'interface de communication vers la plate-forme EMS, et EMS planifie intelligemment l'activation de l'APF et du SVG en fonction de l'état du système, formant ainsi un système complet de gouvernance en boucle fermée de la qualité de l'énergie.

2. Quelles sont les exigences relatives à l'équipement électrique frontal correspondant à une capacité de 500 KVA ?

Le courant nominal du triphasé 380V 500KVA est d'environ 760A. Il est recommandé de configurer un disjoncteur de type cadre (ACB) d'une capacité d'au moins 1 000 A à l'avant. Il est recommandé que le jeu de barres en cuivre pour la ligne entrante soit de spécifications TMY 80 × 6 mm ou plus, et il est recommandé que le câble entrant soit 2 YJV 3 × 185 mm² + 2 × 95 mm² en parallèle ou un seul YJV 3 × 300 mm² + 2 × 150 mm². La configuration spécifique doit être calculée en fonction du schéma réel du système de distribution et de la longueur de la ligne.

3. L'AVR statique SCR triphasé 500 KVA peut-il être installé dans un environnement extérieur ?

La norme SBWZ-500KVA est un type d'installation intérieure (avec niveau de protection IP20). Si une installation extérieure (comme dans une salle de distribution de type conteneur ou une sous-station extérieure de type boîte) est requise, le niveau de protection peut être amélioré à IP54 (pour la protection contre la poussière et les éclaboussures), et une protection solaire supplémentaire, des couches d'isolation thermique et des dispositifs de déshumidification de chauffage peuvent être ajoutés. Veuillez nous informer à l'avance des conditions d'environnement d'installation.

4. Comment plusieurs unités SBWZ-500KVA peuvent-elles être configurées pour un fonctionnement parallèle redondant ?

Grâce à une armoire de commande parallèle dédiée, deux ou trois stabilisateurs de 500 KVA peuvent fonctionner en parallèle. Le système parallèle prend en charge la répartition de la charge et la sauvegarde redondante : lorsqu'un périphérique tombe en panne ou nécessite une maintenance, les périphériques restants peuvent automatiquement prendre en charge toutes les charges. Le schéma parallèle doit être déterminé dès la phase de conception du projet. Veuillez contacter nos ingénieurs système pour des plans de configuration détaillés.

5. Y a-t-il des considérations particulières pour le transport et l'installation de l'équipement ?

Le poids net du SBWZ-500KVA est de 886 kg. Pendant le transport, des chariots élévateurs ou des équipements de levage sont nécessaires. Le bas de l'armoire est doté de prises pour chariot élévateur et d'anneaux de levage standard. La fondation pour l'installation doit être coulée avec du béton C30 et des trous de vis réservés pour la fixation de l'équipement. Une fois l'armoire en place, elle doit être nivelée (avec une tolérance de ±2 mm/m), puis les jeux de barres en cuivre pour les lignes entrantes et sortantes doivent être connectés.
