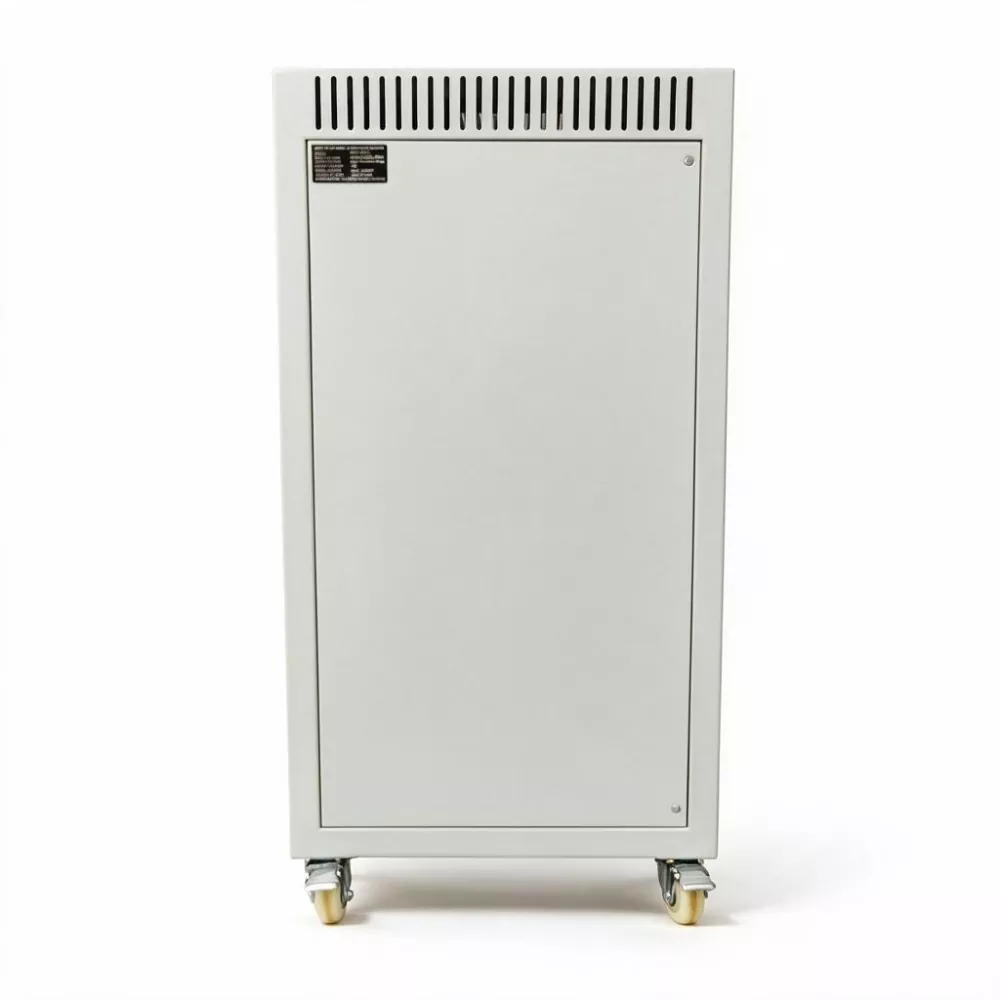

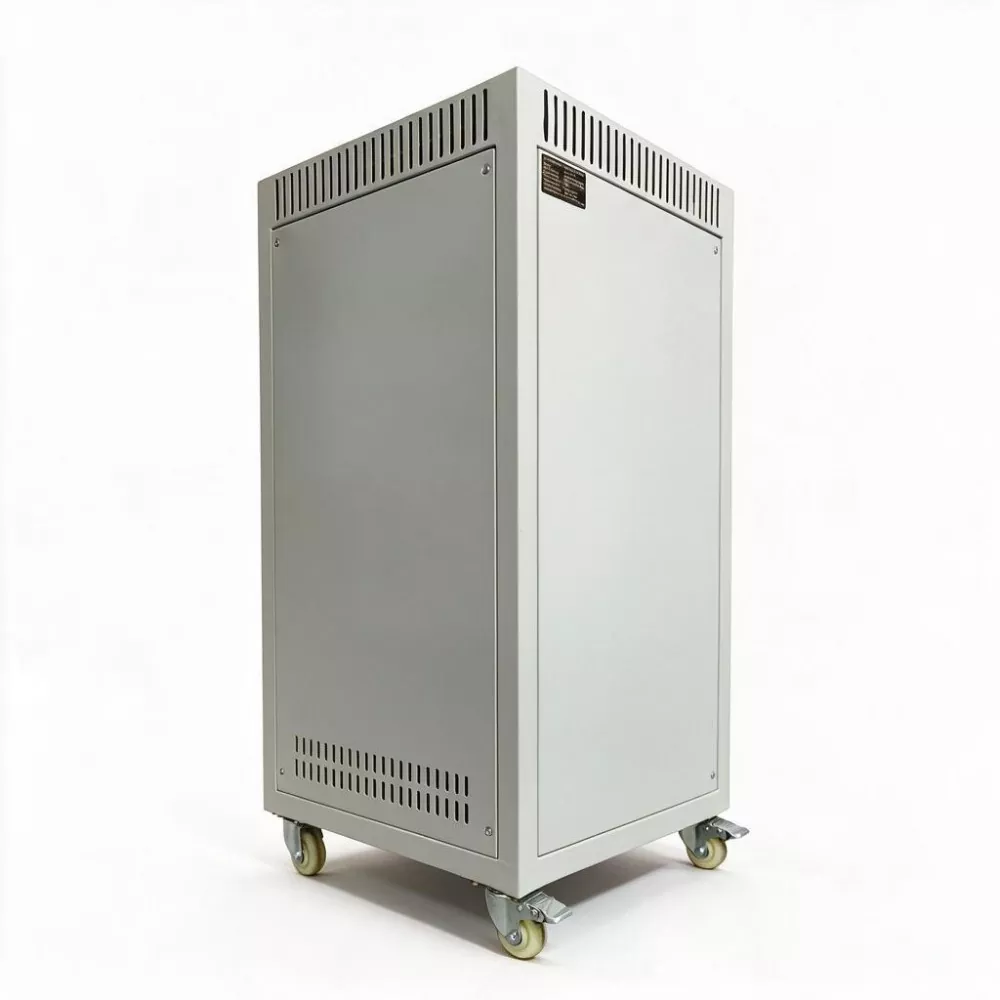

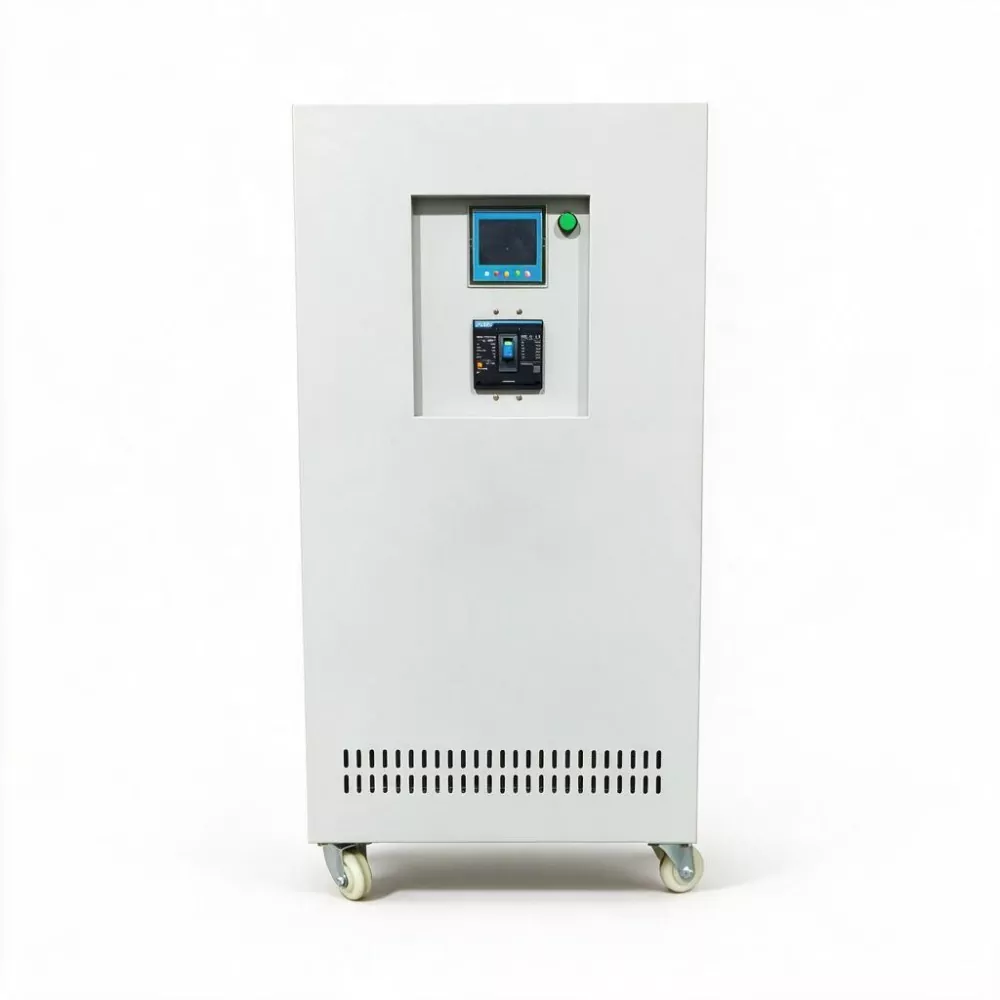

AVR statique SCR triphasé 200 kVA

L'AVR statique SCR triphasé 200 KVA est un stabilisateur de tension numérique sans contact développé pour les scénarios de fabrication automatisée. Avec une capacité nominale de 200 KVA et un courant de sortie nominal de 304 A, il adopte la technologie d'échantillonnage DSP à grande vitesse et de commutation de passage à zéro SCR pour obtenir une compensation de tension au niveau de la milliseconde.

Il élimine les fluctuations transitoires de tension du réseau, résout les interruptions de production, l'efficacité de fonctionnement instable et les problèmes de qualité des produits causés par le scintillement de tension, et garantit de manière stable l'efficacité de fonctionnement globale des équipements de production industriels automatisés.

Paramètre du produit

Principales fonctionnalités

1. Assurer le fonctionnement continu de la ligne de production

Le temps de réponse est de 10 ms à 40 ms, ce qui permet de capturer et de compenser efficacement les événements de chute de tension durant des dizaines à des centaines de millisecondes. Pour les appareils tels que les servovariateurs, les automates programmables et les convertisseurs de fréquence, la compensation effectuée dans ce laps de temps signifie que l'équipement ne déclenchera pas la protection contre les sous-tensions et que la ligne de production ne sera pas interrompue.

2. Grande capacité 200KVA

La capacité nominale est de 200 KVA, le courant de sortie est de 304 A, ce qui peut répondre aux exigences de stabilisation de tension d'une ligne de production automatisée de taille moyenne ou de la ligne entrante totale d'un atelier. En évitant la configuration complexe de plusieurs stabilisateurs de tension de petite capacité en parallèle, il réalise « une gouvernance en un point, tous les avantages de la ligne ».

3. Contrôle numérique complet DSP + SCR

Grâce à une puce informatique DSP combinée à un commutateur sans contact SCR, la précision de stabilisation de tension est de ± 1 % et la vitesse de réponse est 30 à 50 fois supérieure à celle des systèmes d'asservissement traditionnels. En même temps, il n’y a aucune usure mécanique, garantissant des performances constantes sur une longue période d’utilisation.

4. Réduire considérablement la consommation d'énergie de l'atelier

Comparé aux stabilisateurs de tension de type servo traditionnels avec un rendement d'environ 96 %, l'AVR statique SCR triphasé SBWZ 200 KVA peut économiser environ 6 000 à 8 000 kWh d'électricité par an pour l'usine (calculée sur la base d'un taux de charge moyen de 70 %), réduisant directement les coûts de production.

5. Conception sans contact, adaptée aux conditions de démarrage et d'arrêt à haute fréquence

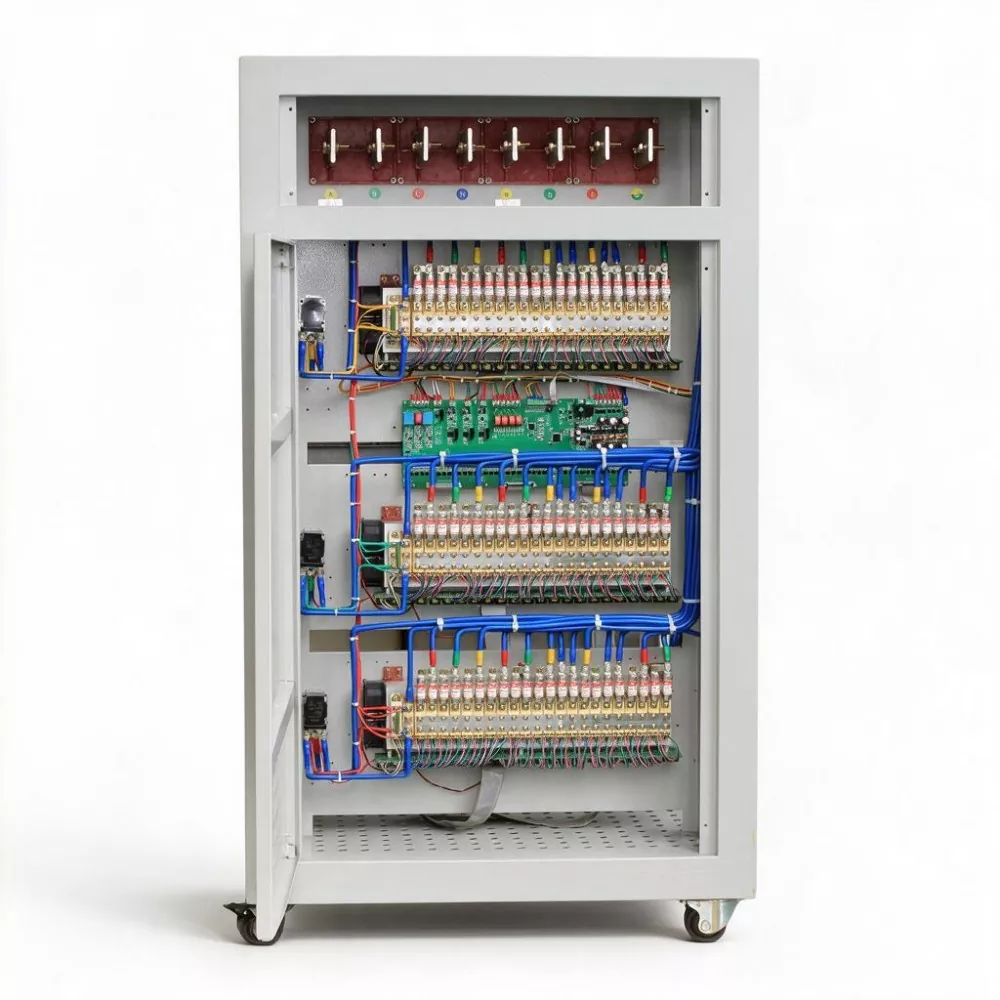

La machine entière n'a pas de balais de charbon, de servomoteurs ou d'autres pièces mécaniques vulnérables. Pour les lignes de production avec des démarrages et des changements de charge fréquents (telles que les lignes d'estampage, les groupes de machines de moulage par injection), le SBWZ-200KVA démontre une fiabilité et une durée de vie bien supérieures à celles des stabilisateurs de tension traditionnels.

6. Protection intelligente et interface de communication industrielle

Prend en charge la programmation utilisateur pour définir les seuils de protection contre les surtensions, les sous-tensions et les surintensités. L'interface de communication RS485 standard (Modbus-RTU) peut être connectée au système MES de l'atelier ou au système SCADA, permettant la surveillance à distance, les alarmes de défaut et la collecte de données d'alimentation.

Applications du produit

1. Fabrication complète de véhicules et de composants : fournit une protection de stabilisation de tension au niveau de la ligne pour les automates programmables, les robots et les systèmes d'asservissement dans les lignes d'emboutissage, les lignes de soudage, les lignes de peinture et les lignes d'assemblage, garantissant ainsi le rythme de production et la précision de la carrosserie.

2. Fabrication d'appareils électroménagers et de produits électroniques : utilisation pour la stabilisation totale de la tension de ligne entrante dans les machines de moulage par injection, les lignes de soudage CMS et les lignes d'assemblage automatisées, éliminant ainsi les alarmes d'équipement et les produits défectueux par lots causés par les fluctuations de tension.

3. Industrie de l'alimentation et des boissons ainsi que de l'emballage : fournit une alimentation électrique stable pour les systèmes de contrôle des machines de remplissage, des machines de scellage, des lignes d'emballage et des robots d'empilage, évitant ainsi les défauts d'emballage et les arrêts de la ligne de production dus à des problèmes de tension.

4. Batterie au lithium et fabrication photovoltaïque : fournit une alimentation électrique de stabilisation de tension de haute précision pour les équipements de fabrication de précision tels que les bobineuses de batteries au lithium, les machines à plastifier et les machines à plastifier les composants photovoltaïques, garantissant la cohérence du produit et le taux de rendement.

5. Traitement des métaux et machines lourdes : convient à l'alimentation centralisée de grands groupes de machines CNC, de machines de découpe laser, de machines de découpe plasma, etc., avec un équipement de traitement de haute puissance.

Quels sont les avantages par rapport aux régulateurs de tension traditionnels basés sur des servomoteurs ?

Les régulateurs basés sur des servomoteurs nécessitent des centaines de millisecondes, voire plusieurs secondes, pour terminer le mouvement mécanique des balais de charbon. Pour les événements de « fluctuations de puissance » qui ne durent que quelques dizaines à centaines de millisecondes, les régulateurs de tension traditionnels ne parviennent souvent pas à répondre avant que l'équipement de charge ne se déclenche et ne s'arrête. La méthode de régulation électronique de l'AVR statique SCR triphasé 200 KVA peut capturer et compenser avec précision chaque événement de tension transitoire.

Dans des secteurs tels que la construction automobile, la production d'appareils électroménagers et l'assemblage électronique qui nécessitent une production continue, il a été prouvé que le SBWZ-200KVA réduit de plus de 80 % les arrêts imprévus dus à des problèmes de tension. Sur la base d'une estimation selon laquelle une ligne de production de taille moyenne perd environ 500 000 à 1 million de yuans par an en raison des « fluctuations de puissance », la période de récupération de l'investissement du SBWZ-200KVA est généralement de 6 à 12 mois.

FAQ

1. À quoi fait spécifiquement référence la « fluctuation de puissance » ? Comment le SBWZ-200KVA le gère-t-il ?

La « fluctuation de puissance » est un terme courant dans le domaine industriel pour désigner l'affaissement de tension, faisant référence au phénomène dans lequel la tension du réseau chute à 50 % à 90 % de la valeur nominale sur une courte période (de quelques dizaines de millisecondes à plusieurs centaines de millisecondes), puis revient. Le SBWZ-200KVA utilise la technologie de compensation entièrement électronique DSP + SCR, avec un temps de réponse de 10 ms à 40 ms – beaucoup plus rapide que la durée typique des fluctuations de puissance – et peut effectuer en continu une compensation dynamique pendant les chutes de tension, maintenant la tension de sortie stable et garantissant que l'équipement en aval ne se déclenche pas en raison d'une tension insuffisante.

2. Combien d'appareils une capacité de 200 KVA peut-elle couvrir ?

La capacité de 200 KVA (triphasé 380 V, courant nominal 304 A) peut couvrir une charge totale d'environ 160 kW (calculée sur la base d'un facteur de puissance de 0,8). Les scénarios d'application typiques incluent : une ligne d'estampage de taille moyenne (6 robots + 3 presses + système de transport), ou 10 à 15 machines de moulage par injection (classe de 150 à 200 tonnes), ou une ligne de soudage SMT (3 machines à souder + brasage par refusion + machine d'impression + système de transport). Pour une sélection spécifique, veuillez fournir une liste de chargement et nous la calculerons pour vous.

3. Comment le stabilisateur de tension sans contact est-il installé dans la salle de distribution de l'atelier ? Quelle est son adaptabilité environnementale?

La plage de température de fonctionnement du SBWZ-200KVA est de -5 ℃ à 40 ℃ et l'humidité relative est inférieure à 90 %. La norme de niveau de protection de l'armoire est IP20 (empêchant l'entrée d'objets d'un diamètre supérieur à 12 mm), et elle peut être mise à niveau vers IP30 (anti-poussière) ou supérieur grâce à la personnalisation. Pour les environnements d'atelier, il est recommandé d'installer l'équipement dans une salle de distribution séparée ou une salle de contrôle électrique pour éviter toute exposition directe à la poussière, au brouillard d'huile et aux pulvérisations.

4. Y aura-t-il des interférences en cas d'utilisation avec un convertisseur de fréquence ?

Non. Le SBWZ-200KVA ne génère pas d'harmoniques par lui-même (le taux de distorsion de sortie est inférieur à 0,1 %). Lorsqu'un convertisseur de fréquence est connecté en aval, le stabilisateur agit comme une « couche d'isolation » insérée entre le réseau électrique et le convertisseur de fréquence, ce qui peut réduire la pollution inverse des harmoniques générées par le convertisseur de fréquence vers le réseau électrique. Nous recommandons d'installer une self d'entrée à l'avant du variateur de fréquence pour optimiser davantage la compatibilité du système.

5. Comment l'équipement peut-il être connecté au système MES ou SCADA de l'atelier ?

L'AVR statique SCR triphasé 200 KVA est équipé d'une interface de communication RS485 standard et prend en charge le protocole Modbus-RTU. En se connectant via des câbles de communication standard à la passerelle Ethernet industrielle de l'atelier ou au contrôleur PLC, la lecture en temps réel de la tension d'entrée/sortie, du courant, du taux de charge, de la température, de l'état d'alarme, etc. de l'équipement peut être réalisée sur la plateforme MES/SCADA. Nous pouvons fournir des documents détaillés sur le protocole de communication et une assistance technique.
