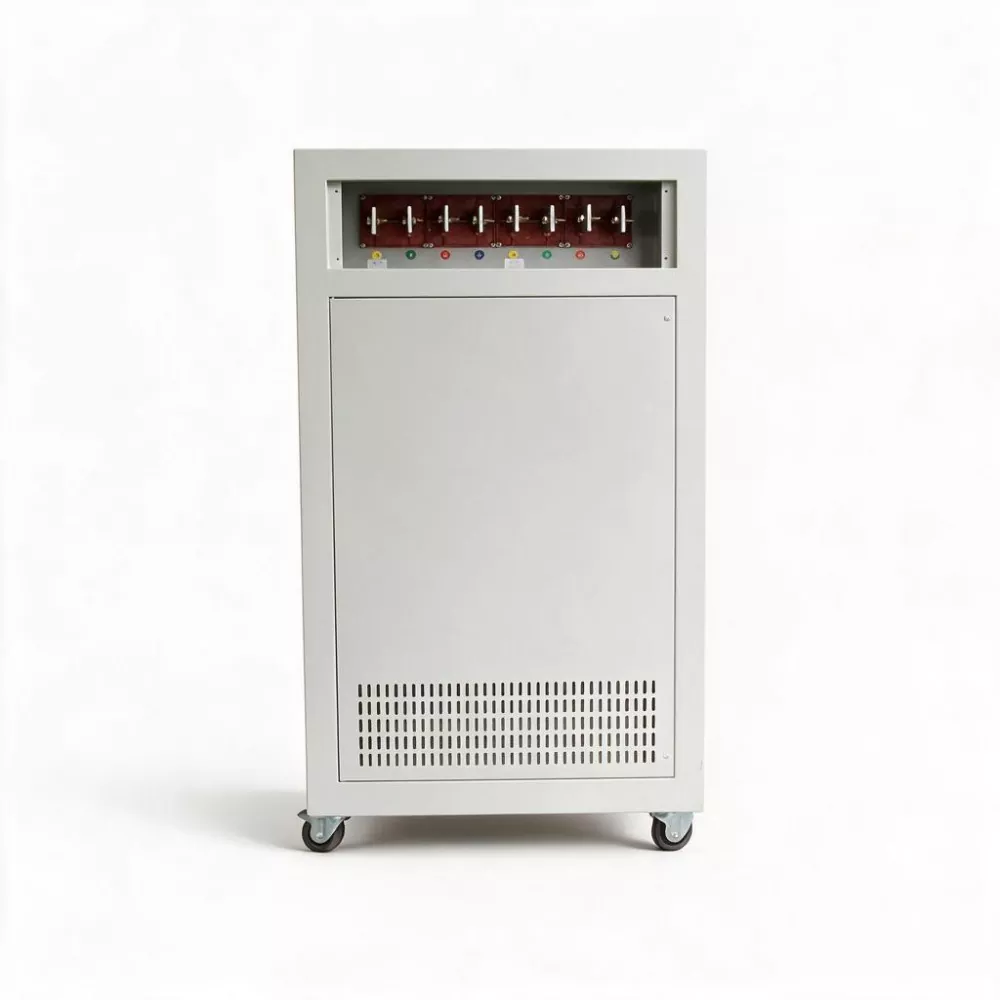

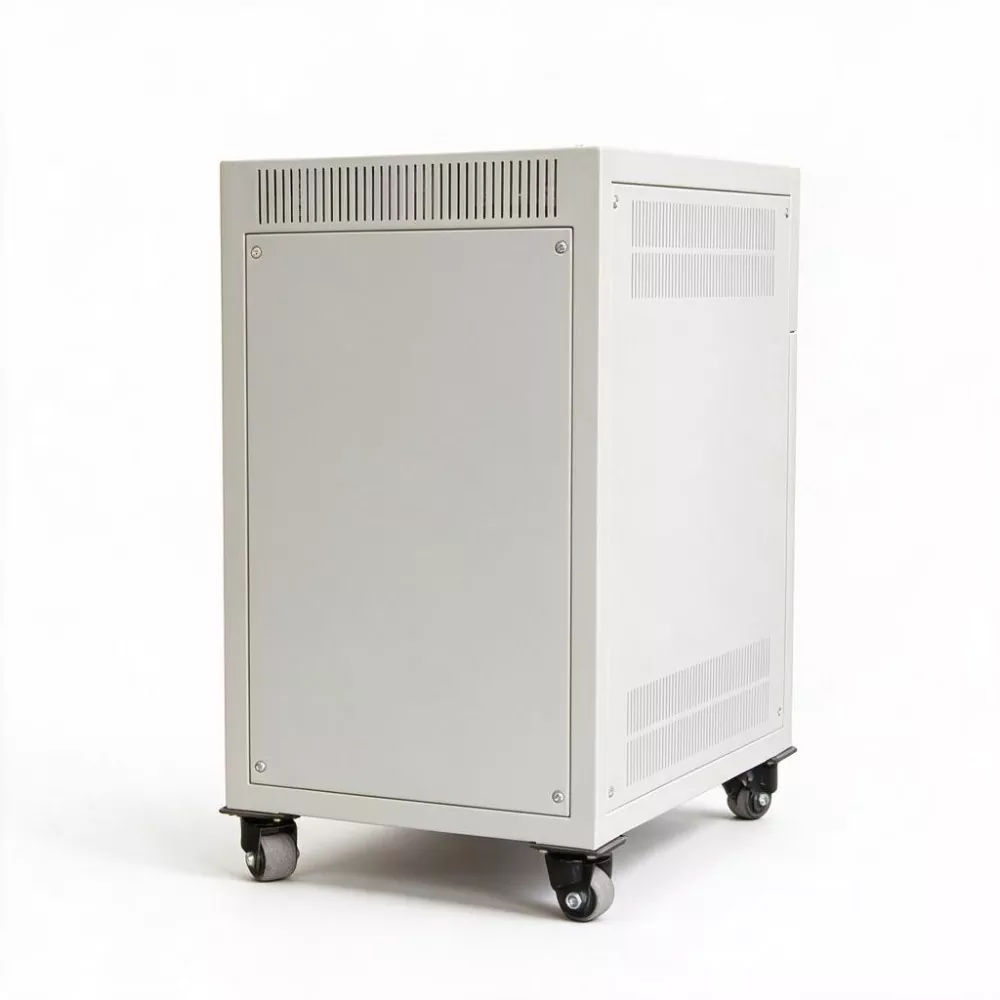

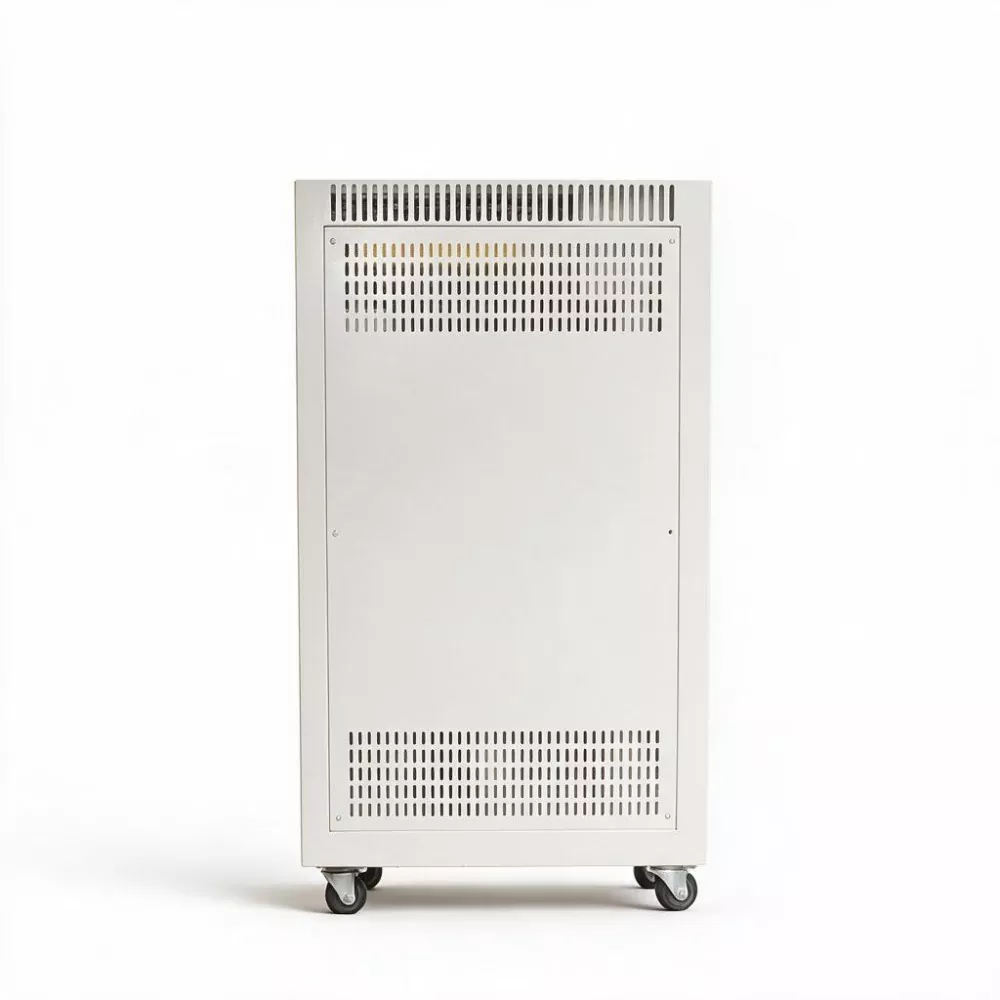

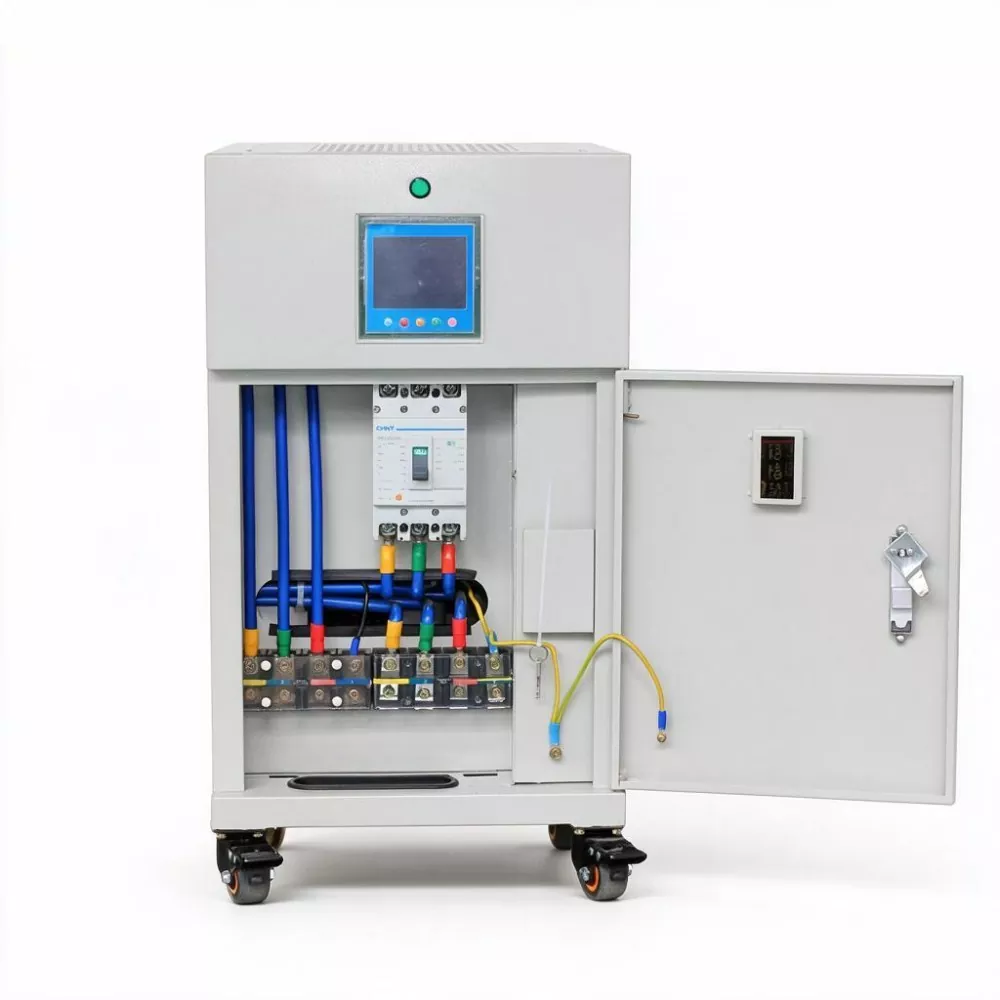

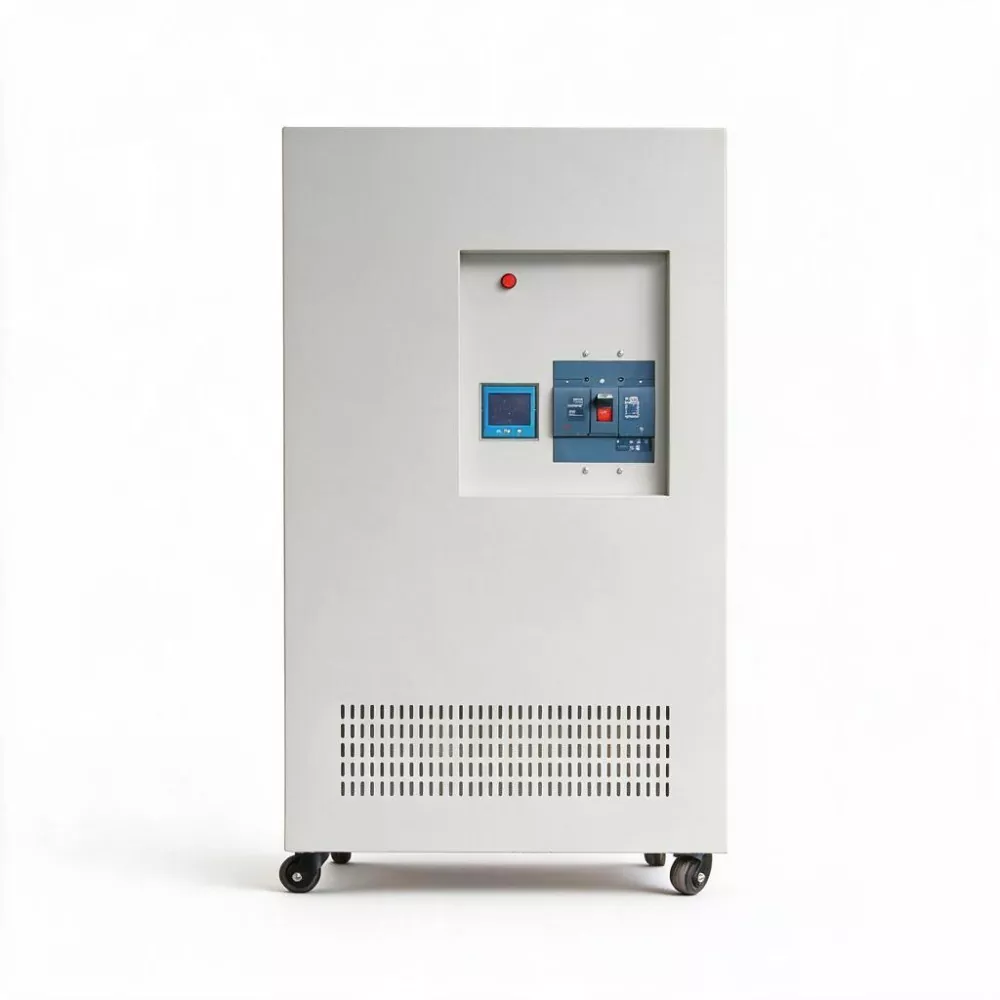

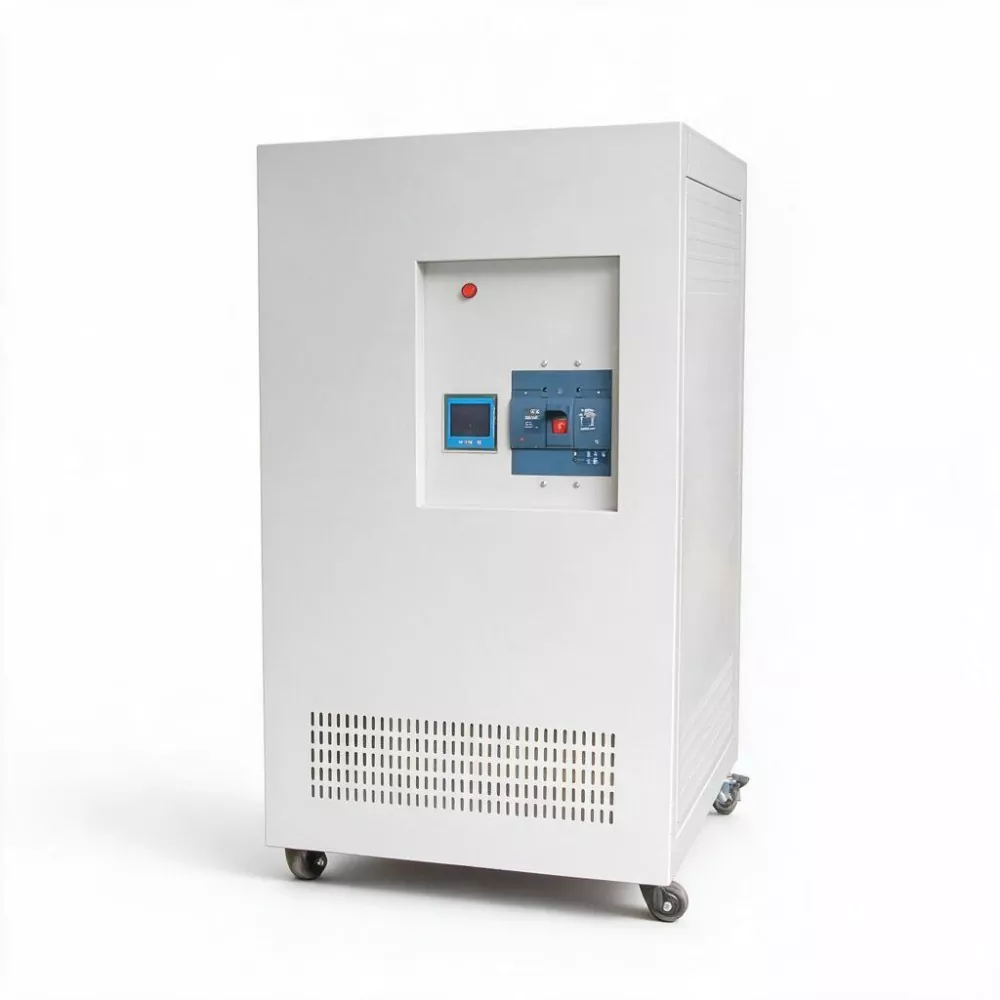

AVR statique SCR triphasé 50 kVA

L'AVR statique SCR triphasé 50 KVA utilise une puce informatique DSP haute vitesse comme noyau de contrôle pour surveiller les changements de tension d'entrée triphasée en temps réel. Lorsque la tension du réseau fluctue, le système DSP calcule la tension de compensation requise en quelques millisecondes et effectue une compensation de commutation rapide sans contact via le module SCR (thyristor), obtenant ainsi une stabilité instantanée de la tension de sortie. L'ensemble du processus ne nécessite aucune pièce mécanique mobile, éliminant complètement les problèmes d'usure des balais de charbon, de génération d'étincelles et de remplacement régulier.

Paramètre du produit

Principales fonctionnalités

1. Pas de contrôle des contacts

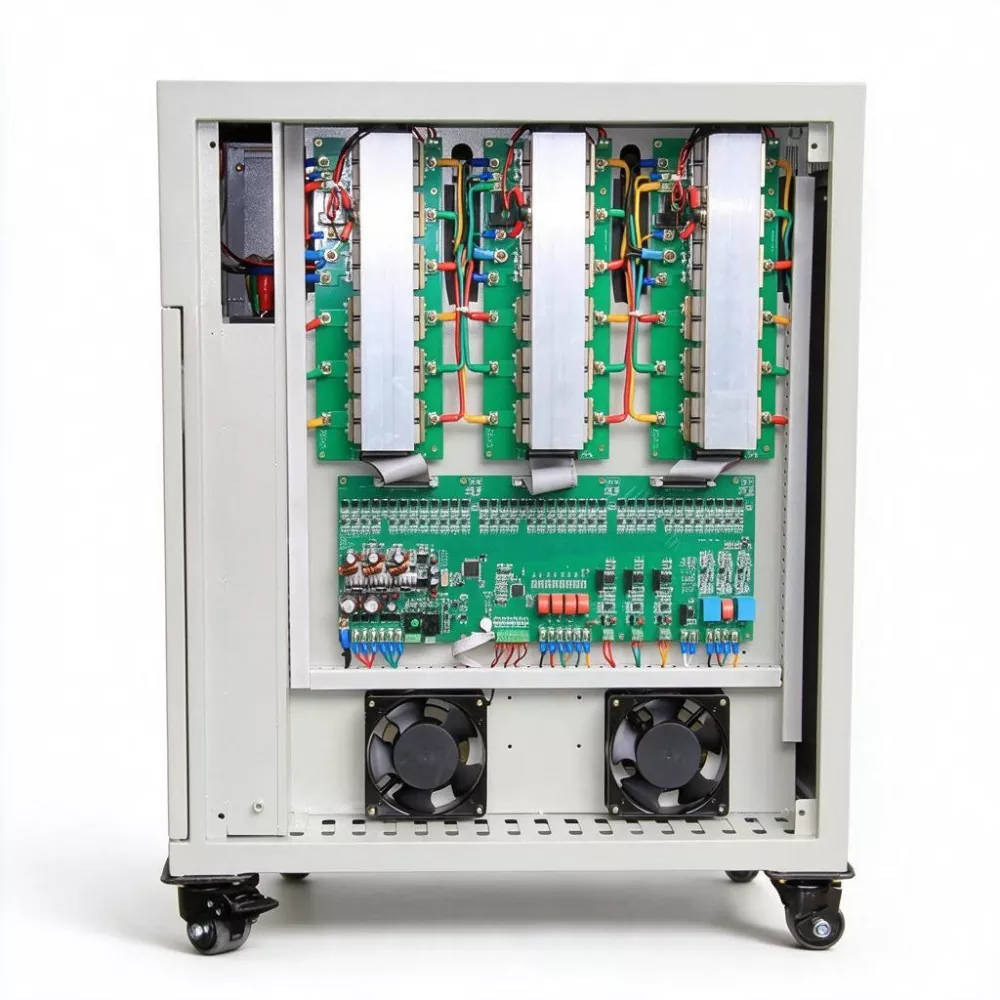

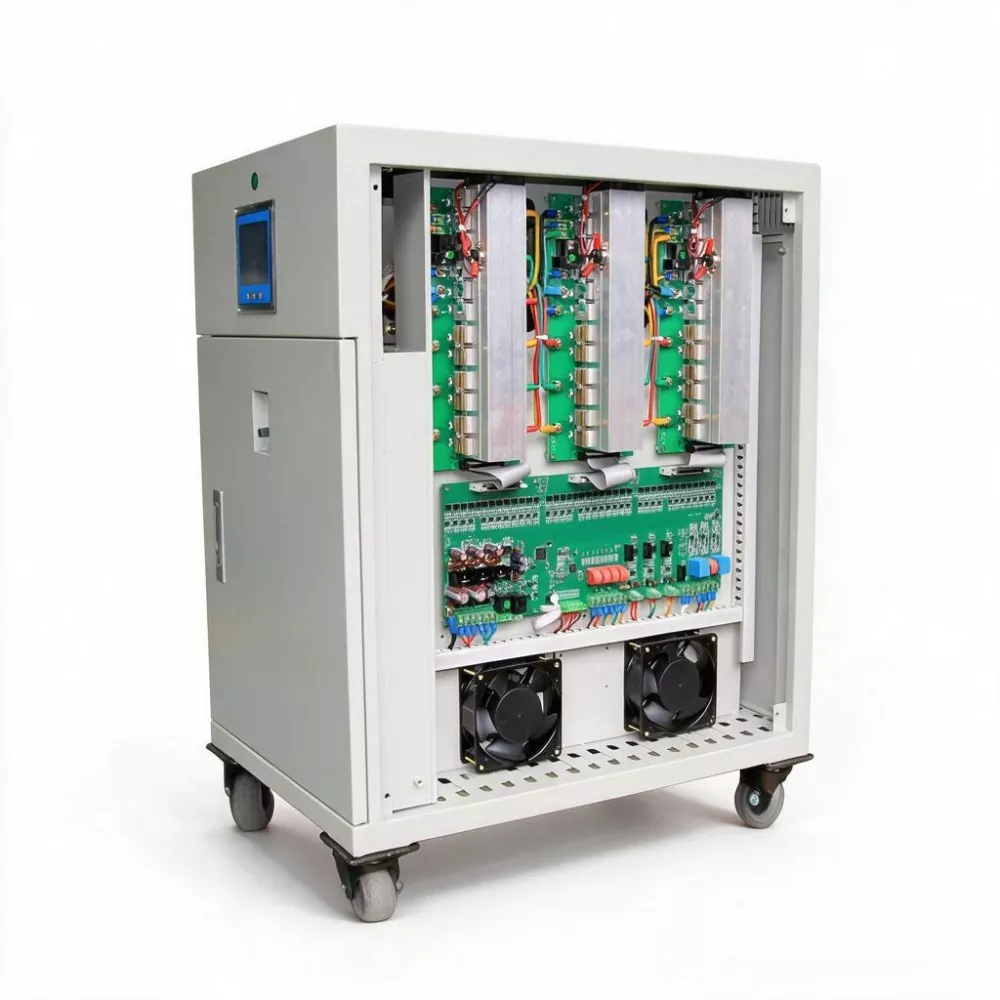

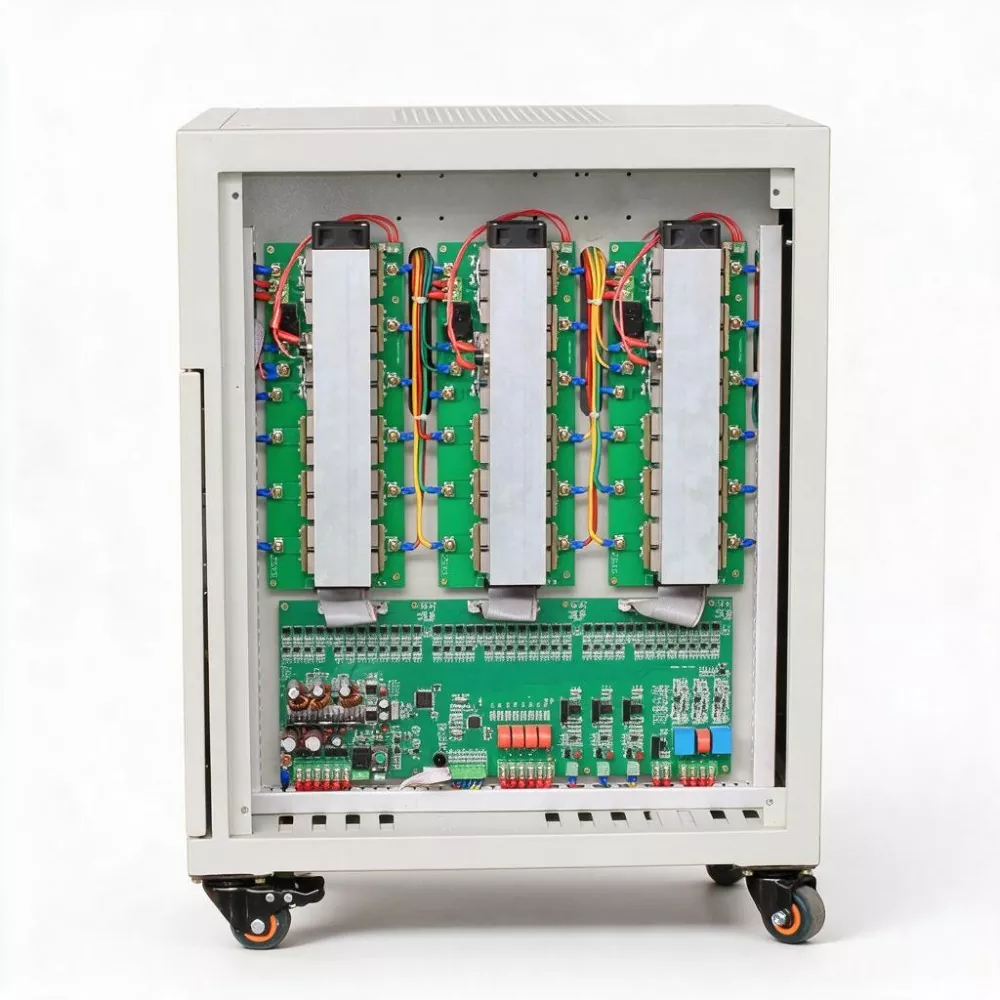

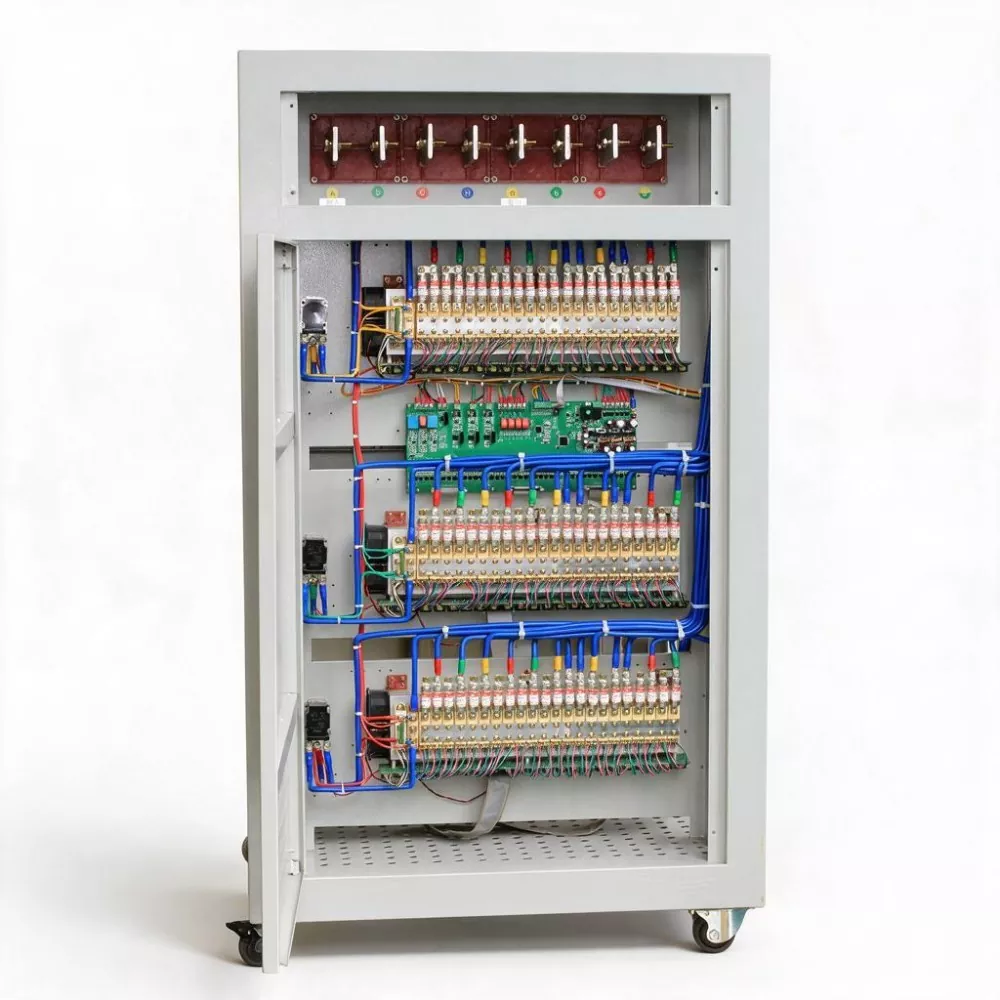

Le module SCR est utilisé pour obtenir une compensation et une régulation rapides de la tension. L'ensemble de la machine ne comporte aucune pièce mécanique mobile (pas de balais de charbon, pas de servomoteurs). Cela élimine complètement les problèmes de maintenance des régulateurs de tension traditionnels tels que l'usure des balais de charbon, les étincelles et le remplacement régulier, permettant ainsi un véritable fonctionnement sans entretien et réduisant considérablement le coût d'exploitation du cycle de vie complet.

2. Contrôle numérique DSP

En utilisant une puce de mesure informatique DSP comme noyau de contrôle, combinée à une technologie d'échantillonnage AC rapide et à une technologie de correction de valeur efficace, il peut surveiller les changements de tension du réseau en temps réel. La vitesse de réponse peut atteindre 10 ms à 40 ms (réglable) et peut compléter la régulation en quelques millisecondes des fluctuations du réseau, garantissant ainsi une stabilité instantanée de la tension de sortie, particulièrement adaptée aux équipements présentant des transitoires de tension sensibles.

3. Précision de stabilisation haute tension

La précision de stabilisation de la tension de phase est de ± 1 % et la précision de la tension de ligne est de ± 1,5 %. Le taux de distorsion de la forme d'onde de sortie est inférieur à 0,1 %, sans générer d'harmoniques incrémentales, offrant ainsi une garantie d'alimentation pure et stable pour les instruments de précision, les équipements médicaux et les systèmes de commande numérique.

4. Haute efficacité

L'efficacité de l'AVR statique SCR triphasé 50 KVA est ≥99 %, bien supérieure aux 96 % des régulateurs de tension de type servo traditionnels. La perte propre est extrêmement faible et un fonctionnement à long terme peut réduire considérablement les coûts de consommation d'énergie, répondant ainsi aux exigences des entreprises en matière d'économie d'énergie, de réduction des émissions et de production verte.

5. Technologie de commutation à courant zéro

Grâce à la technologie de commutation à courant nul, le module SCR est activé et désactivé au point de courant nul, évitant ainsi efficacement les chocs de courant et les pics de tension pendant le moment de commutation, améliorant ainsi la sécurité et la fiabilité du fonctionnement de l'équipement.

6. Protection programmable et surveillance intelligente

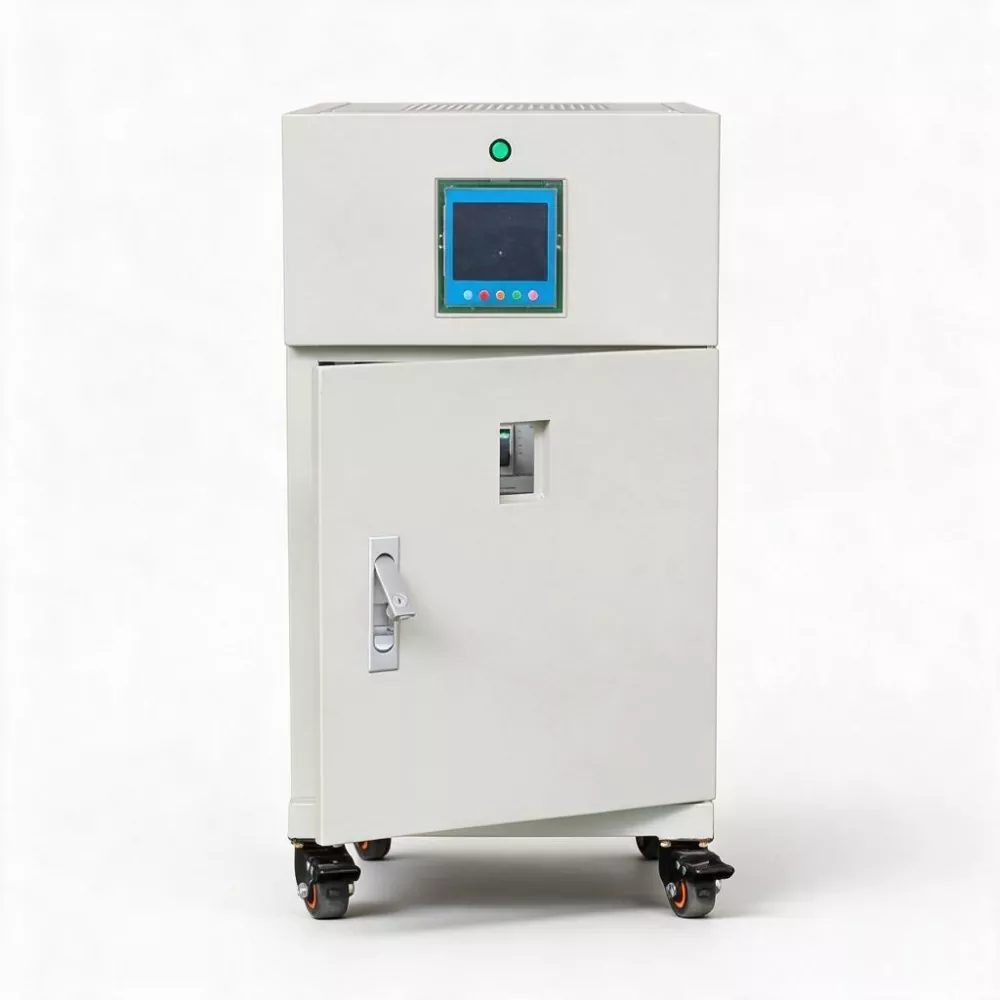

Les utilisateurs peuvent définir les seuils de protection contre les surtensions, les sous-tensions, les surintensités et la précision de stabilisation de la tension via la programmation. Les multiples fonctions de protection intégrées telles que la surcharge, la surtension, la sous-tension, les courts-circuits, la surchauffe et la perte de phase, ainsi que la fonction de dérivation automatique. L'affichage numérique LED affiche la tension, le courant et la puissance triphasés en temps réel, et l'état de fonctionnement est clair en un coup d'œil.

7. Isolation de classe E, résistance à la tension de tenue élevée

Le niveau d'isolation atteint la classe E et la résistance de l'isolation peut résister à 2 500 V CA/1 min sans contournement ni panne. La plage de température de fonctionnement du produit est de -5 ℃ à 40 ℃, l'humidité relative est inférieure à 90 % et convient à divers environnements de sites industriels.

Applications du produit

1. Ligne de production d'automatisation industrielle : fournit une alimentation à tension stable à grande vitesse pour les systèmes de contrôle PLC, les servomoteurs, les postes de travail de robots et les chaînes d'assemblage automatisées, empêchant ainsi les alarmes d'équipement, les arrêts et les interruptions de production causées par des transitoires de tension.

2. Équipement de traitement mécanique et métallique à grande échelle : convient aux équipements de traitement de grande puissance tels que les grandes machines-outils, les machines de découpe laser, les machines de découpe plasma et les équipements d'estampage, fournissant une alimentation à tension stable pour garantir la précision du traitement et la sécurité de l'équipement.

3. Installations médicales : fournit une alimentation électrique stable de haute précision et de haute pureté pour les centres d'imagerie hospitalière (CT, IRM), les équipements de salle d'opération et les instruments de précision du laboratoire, garantissant la qualité du diagnostic et la sécurité des patients.

4. Stations de base de communication et centres de données : utilisés pour les alimentations à découpage et les climatiseurs de précision dans les stations de base de communication 5G et les centres de données de petite et moyenne taille, garantissant que les équipements de communication ne tombent pas en panne en raison des fluctuations de tension.

5. Ascenseurs et équipements de bâtiment : fournit une alimentation électrique stable pour les équipements clés tels que les systèmes d'ascenseur, la climatisation centrale et les pompes à incendie dans les immeubles de grande hauteur, évitant les pannes d'équipement et les risques de sécurité causés par des tensions anormales.

6. Institutions de recherche et de test : fournit une alimentation à tension stable de haute précision pour les chambres d'essais environnementaux, les instruments de mesure de précision et les équipements de test de haute puissance dans les laboratoires universitaires, les centres d'inspection de qualité et les instituts de recherche, garantissant l'exactitude et la répétabilité des données expérimentales.

Quelles sont les différences et les avantages par rapport aux régulateurs de tension traditionnels de type servomoteur ?

Avec l'amélioration continue de l'automatisation industrielle moderne et des niveaux de fabrication de précision, de plus en plus d'équipements électriques ont des exigences plus élevées en matière de qualité d'alimentation électrique, exigeant non seulement une tension stable, mais également étant capables de répondre instantanément aux fluctuations de tension pour éviter les dysfonctionnements du programme PLC, les alarmes de servomoteur et les écarts de mesure des instruments de précision. Bien que les régulateurs de tension traditionnels de type servomoteur aient des performances fiables, leur méthode de réglage mécanique des balais de carbone détermine que la vitesse de réponse a une limite physique (généralement en quelques secondes), ce qui est difficile à répondre aux exigences des charges haut de gamme sensibles aux transitoires de tension.

L'AVR statique SCR triphasé 50 KVA a une précision de régulation de tension de ± 1 %, bien supérieure à ± 3 % des régulateurs de tension de type servo traditionnels. Sa vitesse de réponse peut atteindre jusqu'à 10 ms, complétant l'action de réglage au cours du premier cycle de fluctuations de tension du réseau, garantissant que les équipements sensibles en arrière-plan ne ressentent pratiquement pas les changements de tension.

En termes d'efficacité, l'efficacité du produit est ≥99 % et peut permettre aux entreprises d'économiser des dépenses d'électricité considérables sur le long terme.

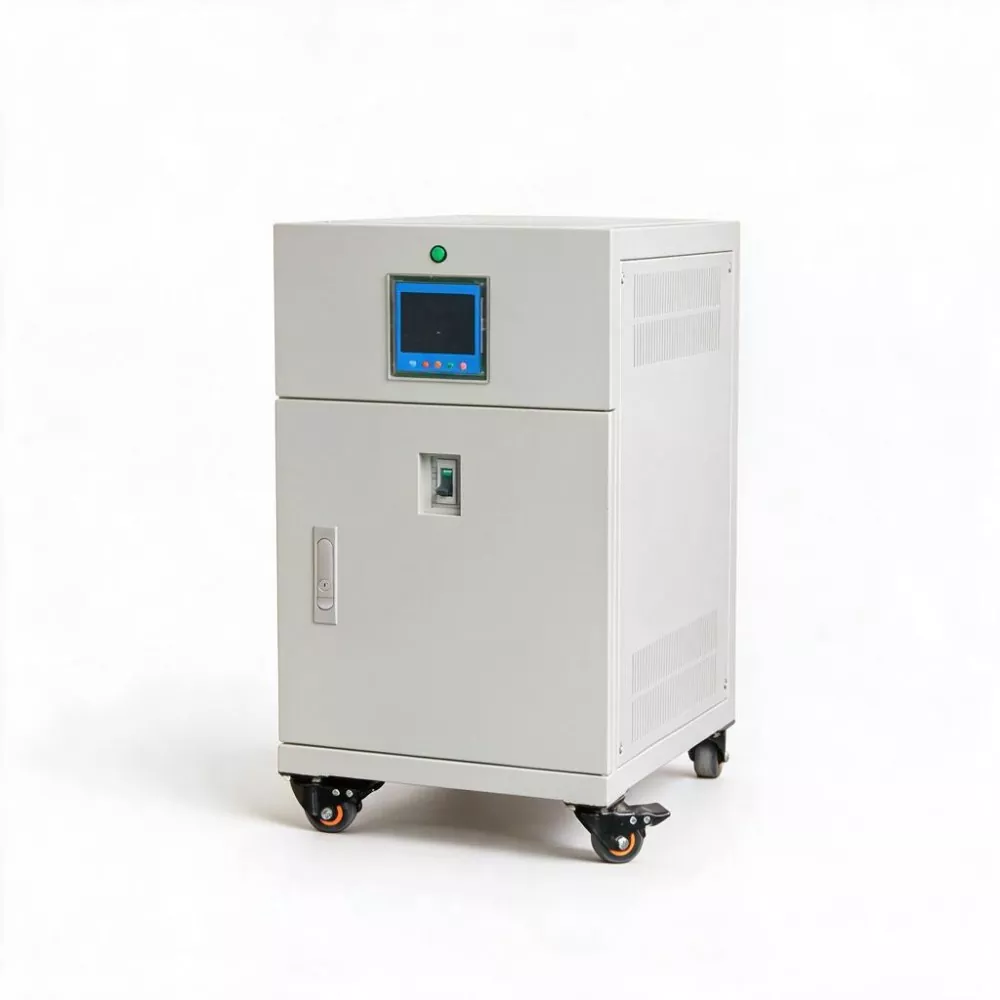

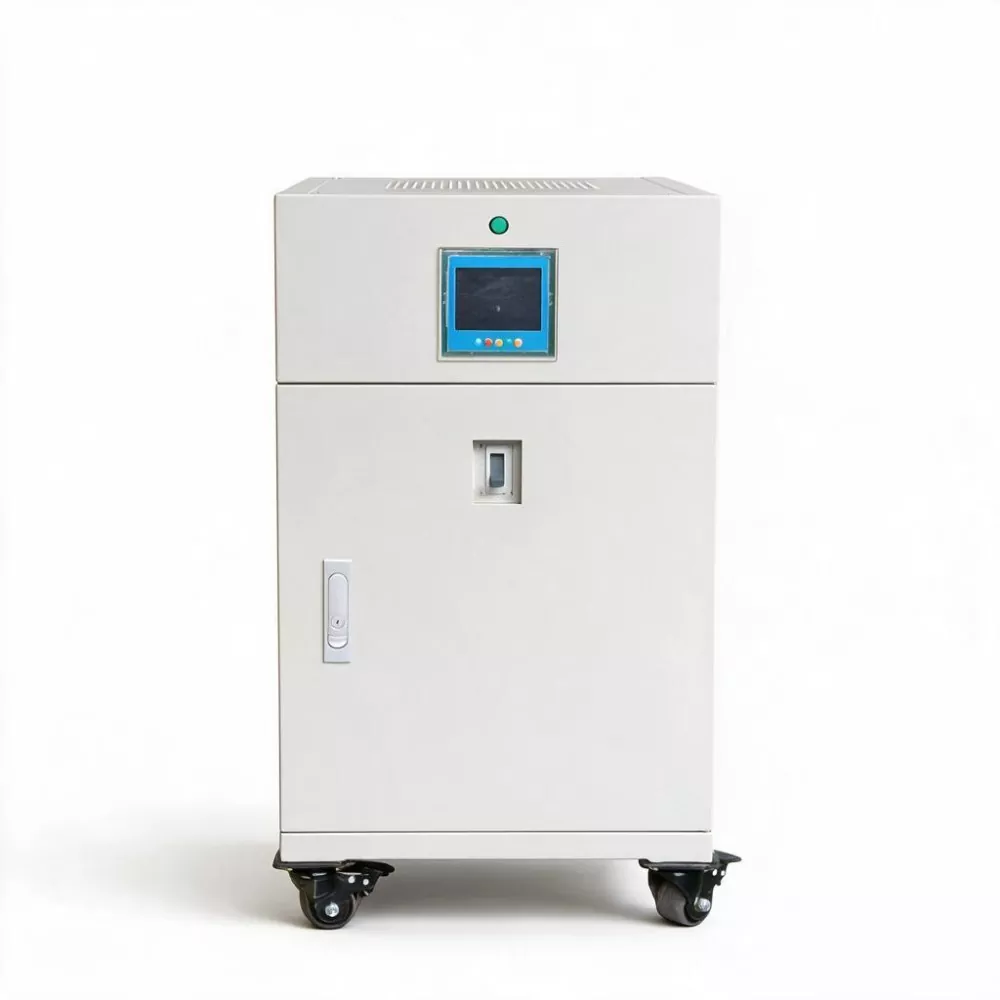

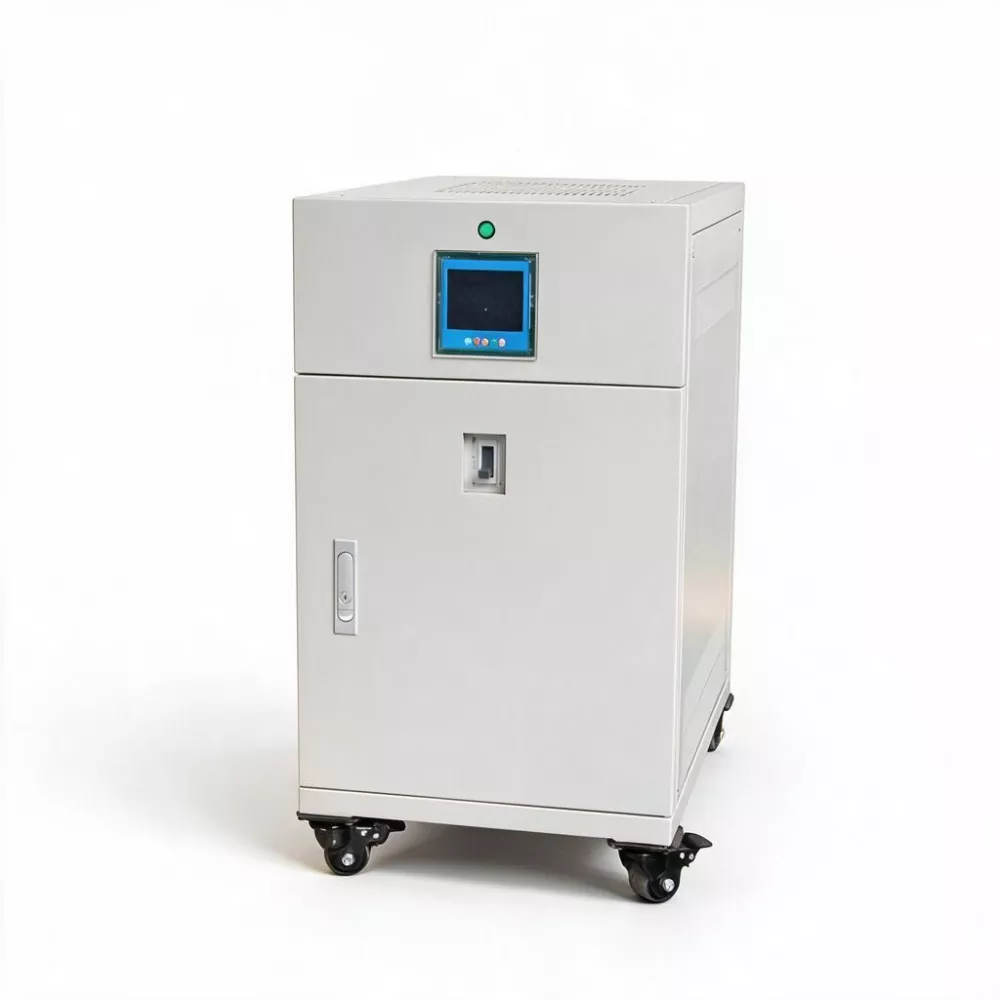

En termes d'intelligence, le SBWZ-50KVA est équipé de fonctions de réglage programmables. Les utilisateurs peuvent définir les seuils de protection contre les surtensions, les sous-tensions, les surintensités et les paramètres de précision de régulation de tension en fonction des besoins réels sur site. L'écran LED numérique peut afficher des données de fonctionnement en temps réel telles que la tension de phase triphasée, le courant de phase et la puissance. Le produit prend en charge la connexion triphasée à cinq fils (L1, L2, L3, N, PE) et est compatible avec les réseaux bi-fréquence 50/60 Hz.

Services de personnalisation

KTAC fournit des services OEM/ODM, y compris la couleur d'apparence, la méthode d'emballage, la plage de tension d'entrée/sortie et les modules de fonctions spéciaux (tels que les dispositifs de filtrage EMI, les dispositifs de protection contre la foudre, les interfaces de surveillance RS232/RS485), etc. Veuillez nous contacter pour des solutions personnalisées.

FAQ

1. Quelles sont les différences essentielles entre la série SBWZ et le stabilisateur de tension de servomoteur SBW traditionnel ?

La série SBWZ adopte la commande numérique DSP et la technologie de commutation sans contact SCR, et l'ensemble de la machine n'a aucune pièce mécanique mobile (pas de balais de charbon, pas de servomoteurs). Alors que la série SBW traditionnelle s'appuie sur des servomoteurs pour faire glisser les balais de charbon sur les bobines du transformateur afin de réguler la tension, elle présente des problèmes d'usure mécanique et de vitesse de réponse lente. La vitesse de réponse du SBWZ peut atteindre 10 ms à 40 ms, ce qui est des dizaines de fois plus rapide que celle de la série SBW (deuxième niveau) ; la précision de stabilisation de tension de ± 1 % est également bien meilleure que celle de ± 3 % de la série SBW.

2. Que signifie « sans contact » ? Quels sont les avantages ?

« Sans contact » signifie que pendant le processus de régulation de tension du stabilisateur de tension, il n'y a aucun composant de contact mécanique (tel que le contact glissant entre le balai de charbon et la bobine). La compensation de tension est réalisée via le module à thyristors SCR de manière électronique. Les avantages incluent : aucune usure mécanique, aucun entretien, aucune étincelle, une vitesse de réponse rapide, une longue durée de vie, une fiabilité élevée et une aptitude à un fonctionnement continu à long terme.

3. Que signifie la vitesse de réponse de 10 ms à 40 ms dans les applications pratiques ?

Cela signifie que lorsque la tension du réseau fluctue, le SBWZ-50KVA peut terminer le processus de détection, de calcul et de compensation en un cycle de réseau (20 ms). Pour les appareils sensibles en arrière-plan (tels que les automates programmables, les servomoteurs, les instruments de précision), il n'y a pratiquement aucun changement de tension et l'équipement peut fonctionner en continu sans alarmes ni arrêts dus à des transitoires de tension.

4. Comment l'efficacité de l'AVR statique SCR triphasé 50KVA ≥ 99 % est-elle atteinte ?

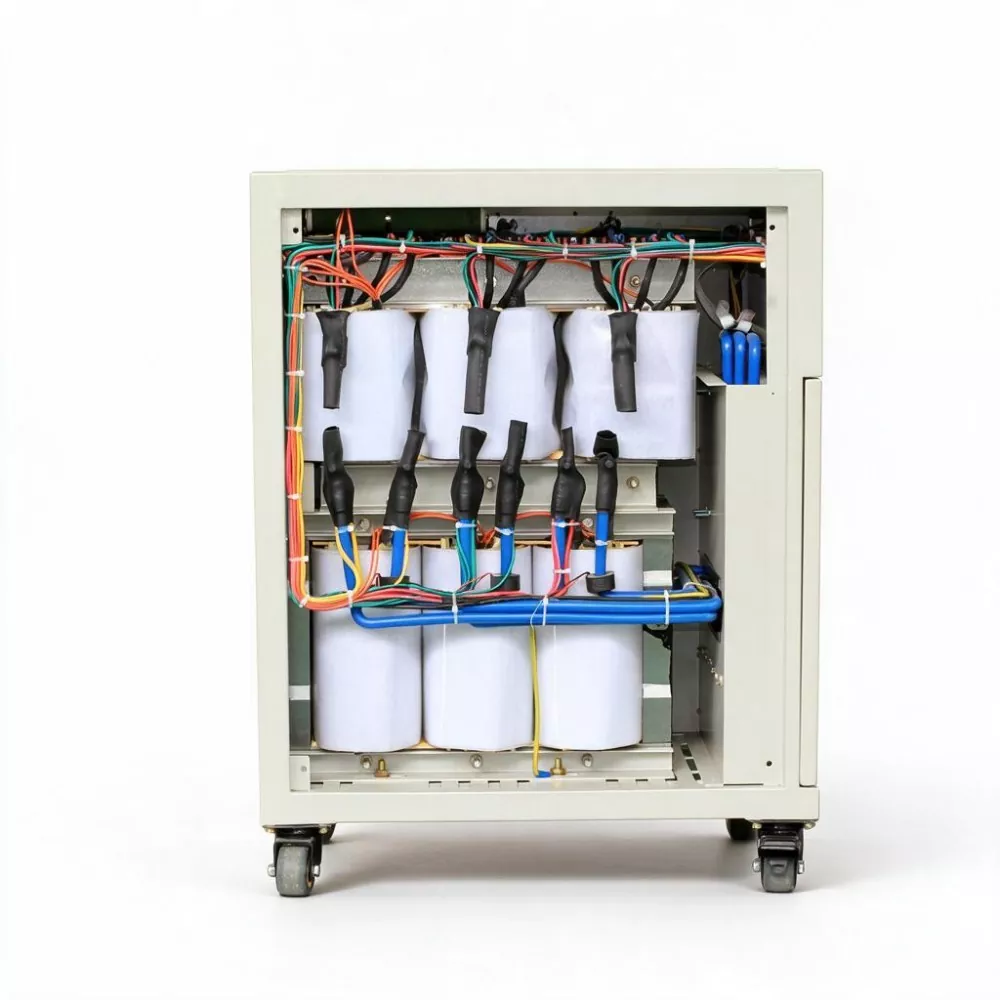

La série SBWZ adopte un schéma de conception combinant la technologie de commutateur sans contact SCR et des transformateurs d'isolement efficaces. La chute de tension de conduction du module SCR est extrêmement faible et la perte de conduction est bien inférieure à la perte de résistance de contact des balais de carbone traditionnels ; dans le même temps, l'algorithme de contrôle DSP optimise la stratégie de compensation, permettant au transformateur de toujours fonctionner dans la plage efficace. L'efficacité globale peut atteindre plus de 99 %, ce qui est nettement plus économe en énergie que les stabilisateurs de tension de type servo traditionnels (environ 96 %).

5. Quels paramètres la fonction de réglage programmable peut-elle définir ?

Les utilisateurs peuvent définir le seuil de protection contre les surtensions, le seuil de protection contre les sous-tensions, le seuil de protection contre les surintensités, la précision de stabilisation de tension et d'autres paramètres clés via le panneau de l'appareil ou l'interface de communication. Cela permet au SBWZ-50KVA de s'adapter de manière flexible aux différents environnements de réseau et aux exigences de charge, et d'effectuer rapidement la correspondance des paramètres sur le chantier de construction sans préréglage en usine.

6. Quels protocoles de communication et méthodes de surveillance l'équipement prend-il en charge ?

La configuration standard prend en charge l'interface de communication RS485 et le protocole Modbus-RTU peut être étendu. L'équipement peut être connecté au système DCS d'usine, au système SCADA ou à la plateforme de gestion de l'énergie (EMS) pour réaliser une surveillance à distance en temps réel de la tension, du courant, de l'alimentation et de l'état des alarmes, prenant en charge le fonctionnement sans pilote et la maintenance prédictive.
